Как оформить архитектурные чертежи по ГОСТу?

Архитектурные планы представляют собой не только особый тип официальной документации, но и текстовое описание, дополняющее их. В таком документе должно быть включено изображение здания со всех сторон и внутренними элементами, а также информация, которая упрощает и ускоряет процесс создания строительных конструкций.

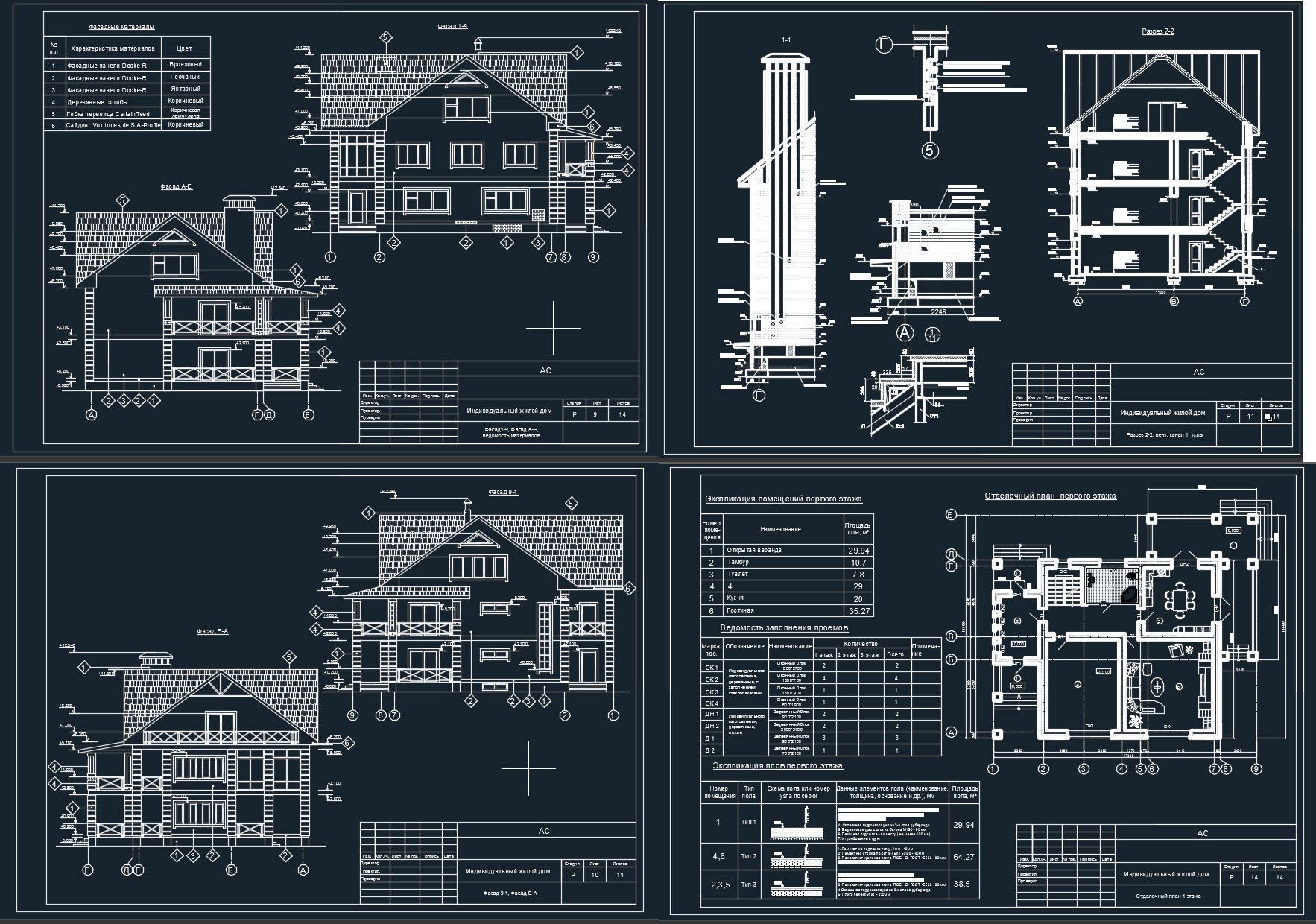

Архитектурный чертеж – это официальный документ, содержащий информацию о целях в области архитектуры и систему изображений, которая в полной мере отражает замысел автора. Чертеж является средством общения между специалистами различных профессиональных сфер. При создании чертежа архитектор должен учитывать потребности конкретных пользователей и сферы применения. Этот подход позволяет разработать графическое изображение, которое будет понятно и доступно для всех заинтересованных сторон.

Основные типы архитектурных чертежей

В зависимости от соответствия архитектурного чертежа задачам, его можно классифицировать следующим образом:

- Обмерный, применяемый для определения местоположения объектов архитектуры и требующийся для планировки реставрационных или реконструкционных работ. Этот вид чертежа сопровождается спецификациями, указывающими на выявленные дефекты.
- Эскизный, созданный для уточнения концепций архитектора, проверки принятых проектных решений или в качестве задания для разработчиков.
- Рабочий, являющийся окончательным и интегрирующим труды архитекторов, конструкторов и инженеров. Этот чертеж является официальным документом, на основе которого ведется процесс строительства. Именно поэтому технический чертеж должен содержать наиболее точные обозначения.
- Демонстрационный, который отличается минимальным объемом информации и должен быть легко воспринимаем зрителем, не имеющим знаний в данной области.
- Учебный, объединяющий все вышеперечисленные типы с целью обучения учащихся составлению различных видов чертежей.

С учетом их назначения архитектурные чертежи могут быть разделены на следующие категории:

- Чертежи архитектурных конструкций.
- Чертежи строительно-монтажной документации.

Независимо от типа, каждый архитектурный чертеж должен соответствовать установленным стандартам и нормативам.

Как следует составлять чертежи в соответствии с требованиями ГОСТа

Архитектурные чертежи, в соответствии с ГОСТом, должны включать информацию о будущем строительном процессе и представлять комплексные решения по имеющимся требованиям. Все требования, такие как планировка и пространственное расположение, изображаются условными контурными изображениями.

Процесс составления чертежей регламентируется проектной документацией, включающей пояснения, описания и схемы, демонстрирующие технические решения, влияющие на сам объект строительства.

Работы по строительству должны выполняться с соблюдением всех требований к качеству исполнения. В рамках проектной документации предусмотрена рабочая документация с рабочими схемами и чертежами, а также список особенностей состояния и типа используемого оборудования, материалов и изделий.

Проектная документация в соответствии с ГОСТом состоит из двух основных частей:

- Текстовая часть (пояснительная записка).
- Графическая часть, включающая схемы и чертежи.

Перед началом разработки проектной документации необходимо ознакомиться с требованиями, изложенными в ГОСТе:

- Количество типовых конструкций на чертежах должно быть оптимальным, чтобы не перегружать их информацией.
- Минимизация номенклатуры марок изделий и конструкций.
- Использование условных графических обозначений для всех элементов сооружения и строительных материалов.
- При наличии сборных элементов предпочтительно использовать упрощенные схемы.
- Чертежи должны быть выполнены в минимально допустимом условном масштабе, учитывая сложность изображения и информационный объем.
- Разработка чертежей в электронном виде позволяет легко передавать их с использованием электронных носителей.

В соответствии с ГОСТом, чертеж должен быть выполнен на специальном листе бумаги определенного формата. Каждый лист должен иметь рамку с внутренними размерами, соответствующими формату, и внешнюю рамку, обозначающую линию обрезки.

Правый нижний угол чертежа всегда должен оставаться свободным для основной надписи.

Правила форматирования текстовой информации

Для корректного оформления текстовой информации в соответствии с ГОСТом необходимо использовать листы формата А4, на которых следует размещать текст согласно установленным нормам и правилам. В качестве основных шрифтов для чертежей допустимы Arial или Times New Roman. Размер используемого шрифта должен быть не менее 14 пунктов, а интервал между строками - 1,5.

Помимо стандартных требований к шрифтам и интервалам, ГОСТ предписывает, что каждый чертеж должен содержать определенные текстовые блоки, расположенные в строгом порядке:

- Обложка, содержащая основные данные.
- Титульный лист с основной информацией о проекте.
- Сведения, характеризующие содержание раздела.
- Описание документации, относящейся к рабочему процессу, представленному на чертеже.
- Пояснительная записка, раскрывающая суть проекта.
- Графические материалы, включающие схемы и чертежи.

После оформления каждого листа следует уложить их в формате А4, структурировав в виде брошюры и оформив обложку.

Нумерация листов должна быть сквозной, начиная с титульного листа, однако сам титульный лист не должен быть пронумерован. Согласно стандартам ГОСТ, на архитектурных чертежах необходимости в масштабе нет, за исключением случаев, когда рассматривается чертеж изделия.

Особенности разработки архитектурных чертежей

При проектировании массовых строений в соответствии с ГОСТом, важно использовать модульную координацию размеров, где все размеры делятся на определенный модуль. Взаимное расположение элементов зданий определяется с помощью сетки координатных осей, которые должны быть нанесены тонким пунктиром по общему плану, с маркировкой русскими буквами в нижнем левом углу. При обозначении осей цифрами следует размещать их с учетом направления сооружения, где оси находятся в большем количестве.

Если на чертеже присутствуют отдельные элементы конструкции, для них необходимо добавить дополнительные оси с маркировкой в виде дроби, где числитель представляет предыдущую ось, а знаменатель - порядковый номер дополнительной оси.

Размеры на архитектурных чертежах должны быть обозначены в миллиметрах с использованием замкнутой цепочки, согласно ГОСТу. Высотные отметки показывают уровень элемента на разрезах сооружений, принимая за основу нулевой уровень, как правило, равный 0,5 этажа.

Для обозначения направления уклонов плоскостей применяют стрелку, над которой указывается процентное значение или градусы в виде дроби десятичного порядка. Размерные числа на сечениях или разрезах показываются знаком в виде двух пересекающихся линий под острым углом, где острый угол указывает направление уклона согласно ГОСТу.

Для уменьшения избыточной маркировки на чертеже можно использовать выноски или ссылки на другие чертежи или узлы. После выноски следует указать полку с краткими сведениями. Выноски не должны пересекаться между собой в соответствии с требованиями ГОСТа.
