Соблюдение ЕСКД: Как правильно формировать чертежи по ГОСТ

Чтобы успешно сдать чертеж, потребуется уделить достаточно времени его оформлению. Необходимо серьезно заняться изучением правил оформления чертежей согласно стандартам ЕСКД, а также тщательно изучить требования вашего учебного заведения и ГОСТ.

Стандарты ЕСКД и их применение

В странах СНГ действуют сходные нормы ЕСКД и требования к оформлению чертежей (Беларусь, Россия, Казахстан, Украина и другие). Однако строгое соблюдение этих стандартов крайне важно — без этого не удастся успешно сдать сессию.

ЕСКД (единая система конструкторской документации) устанавливает свои собственные стандарты, что обусловлено несколькими факторами:

• Необходимостью установки общих правил для выполнения и оформления чертежей.
• Требованием к унификации форм и размеров изделий.
• Потребностью в производстве конкурентоспособной продукции для мирового рынка.

Эффективное применение ЕСКД: правила оформления чертежей и типы линий

Обсудим правила оформления линий на чертежах в соответствии с ГОСТ.

Для соблюдения требований ГОСТ по изображению объекта необходимо точно знать толщину, стиль начертания и основное предназначение линий.

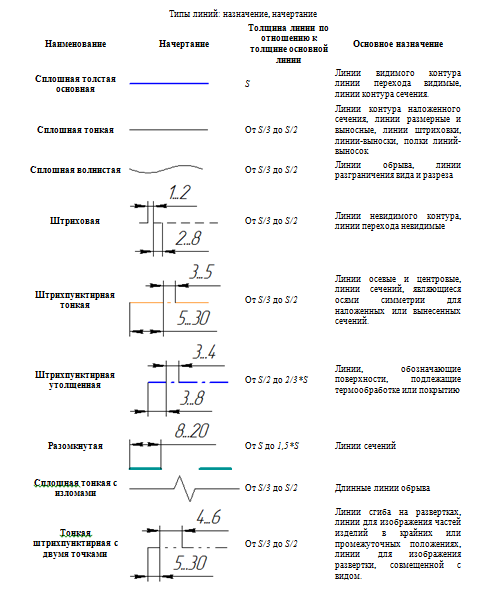

В приведенной ниже таблице представлены типы линий, используемых на чертежах, их толщина, а также основные функции.

ЕСКД: правила оформления чертежей и размещение надписей

• В каждом чертеже необходимо включить рамку, которая проводится основной сплошной линией. Эта линия должна находиться на расстоянии 5 мм от каждой из нижней и верхней правых сторон внешней рамки чертежа.
• Слева от документа следует оставить поле шириной 20 мм для последующей подшивки и брошюровки.
• Основную надпись рекомендуется размещать в нижнем правом углу формата А4, параллельно короткой стороне листа.
• При выполнении чертежа на листе формата А3 или крупнее, основную надпись можно разместить как вдоль короткой, так и вдоль длинной стороны листа. Использование основных надписей и их дополнений следует осуществлять сплошной тонкой или сплошной основной линией в соответствии с ГОСТ.

Например, для чертежей в области приборостроения и машиностроения используется иная форма основной надписи

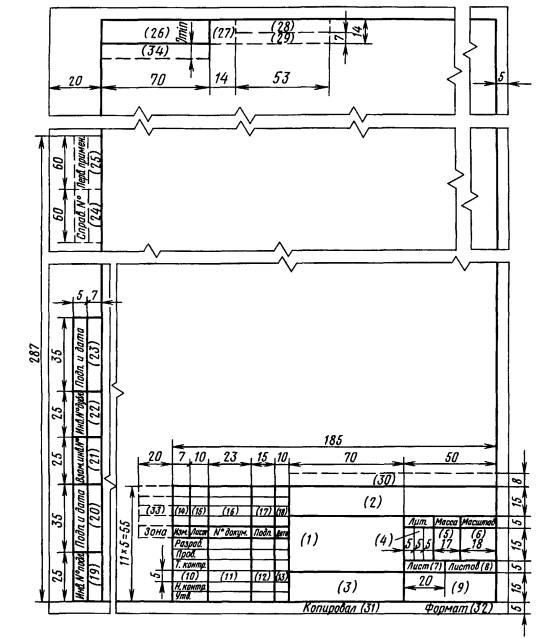

• При создании спецификаций и других текстовых документов рекомендуется использовать другой тип основной надписи (см. следующее изображение).

Основная надпись

Основная надпись разделена на разделы, в которых следует указывать следующую информацию (порядковый номер – номер раздела для заполнения на чертеже):

1. Название изделия.
2. Тип документа.
3. Обозначение материала изделия.
4. Литера, присвоенная изображаемому объекту.
5. Вес изделия.
6. Масштаб изображения.
7. Порядковый номер листа чертежа.
8. Количество включенных в документ листов.
9. Наименование организации, владеющей выпускаемым документом.
10. Информация о действиях исполнителей (разработка, проверка и т.д.).
11. ФИО лиц, подписавших лист документа.
12. Дата выполнения чертежа.
13. Разделы с 14 по 18 заполняются только в случае производственного чертежа.

Будьте в курсе наших обновлений в блоге, где мы разберем подробности формирования остальных компонентов чертежа. А для тех, кто стремится наслаждаться жизнью без лишних забот, достаточно заказать чертеж или дипломную работу у наших специалистов и наслаждаться безмятежностью.
