Как оформить угол на чертеже

Углы представляют собой геометрические элементы, формируемые двумя лучами, исходящими из одной общей точки. Их обозначение строго регламентировано стандартом ГОСТ 2.307-2011, который касается "Нанесения размеров и предельных отклонений".

Символика углов на чертежах: Как правильно обозначить

На чертежах углы изображаются с помощью стандартного символа, представляющего собой два луча, исходящих из одной точки. После символа указывается величина угла в градусах, минутах и секундах. Острие символа указывает на направление наклона.

Стандарты обозначения углов

Согласно ГОСТ 2.307, размеры классифицируются на линейные и угловые. В линейных размерах единицы измерения не указываются, так как подразумевается, что все значения указаны в миллиметрах. В случае угловых размеров обязательно должны быть указаны символы градуса, минуты и секунды, в зависимости от единиц измерения угла.

Технология отображения углов на чертеже

Чтобы отразить величину угла, применяются тонкие сплошные линии, которые могут быть либо выносными, либо размерными. Каждый угол состоит из двух сторон и одной вершины. Внутренняя сторона угла обычно обозначается в градусах или минутах. Для обозначения углов используется символ в форме остроугольного знака, за которым следует числовое значение и единицы измерения. Необходимо помнить, что минута — это 1/60 градуса, а секунда — 1/60 минуты. Градусы обозначаются маленьким кругом, размещенным в верхнем правом углу около числового значения, минуты — одной надстрочной запятой, а секунды — двумя надстрочными запятыми.

Допуски углов по ГОСТ

В соответствии с ГОСТ 8908-81 указаны нормы на допуски углов для машиностроения, применимые при углах, где меньшая сторона не превышает 2,5 метра. Значения угловых допусков и угловых наклонов представлены в таблице (см. рис. 1). Стандарт определяет 17 уровней точности допусков, которые зависят от длины сторон и величины угла.

Разнообразие углов на чертеже

На чертежах могут встречаться различные типы углов, включая:

• Острые углы, которые составляют менее 90 градусов;
• Прямые углы, которые точно соответствуют 90 градусам;
• Тупые углы, находящиеся в диапазоне от более 90 до менее 180 градусов;
• Развернутые углы, которые равны 180 градусам.

Отметки для прямых и развернутых углов наносятся только при необходимости.

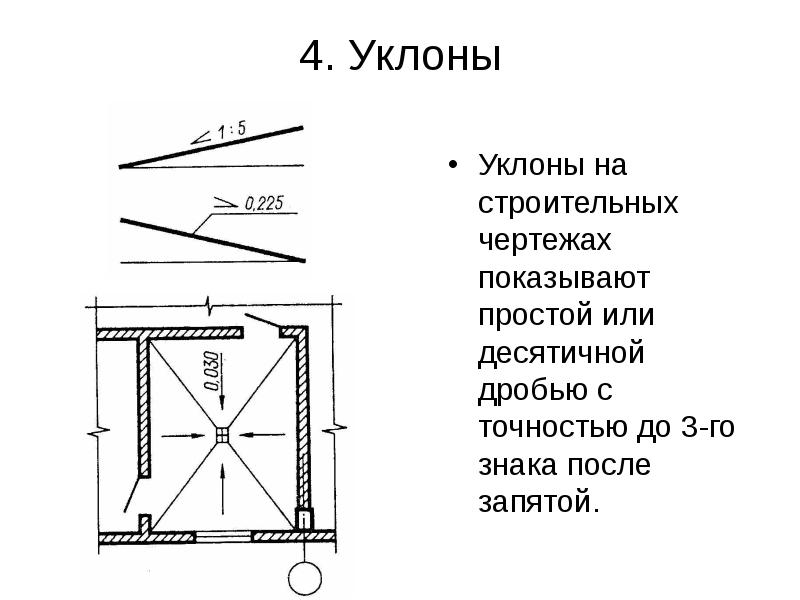

Углы наклона

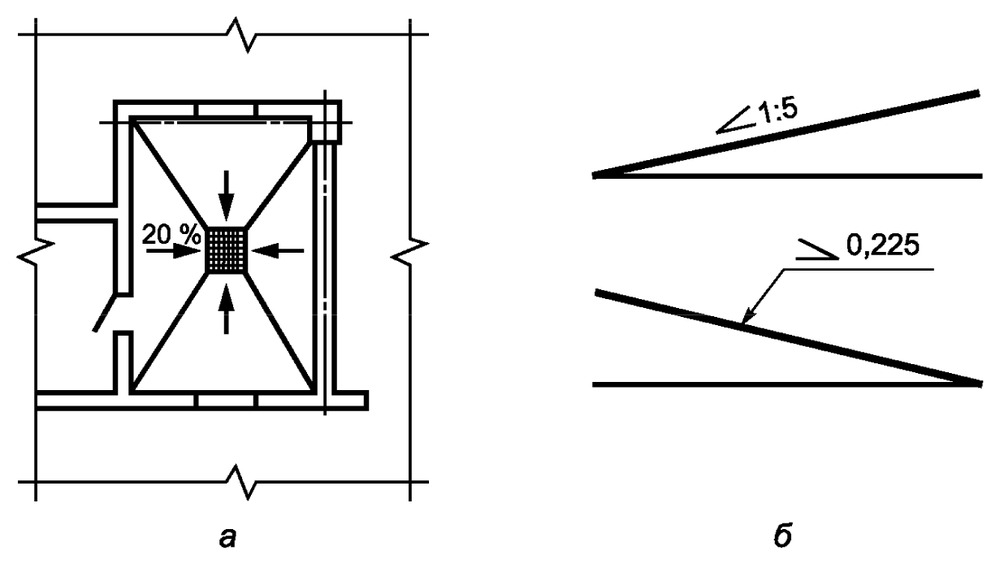

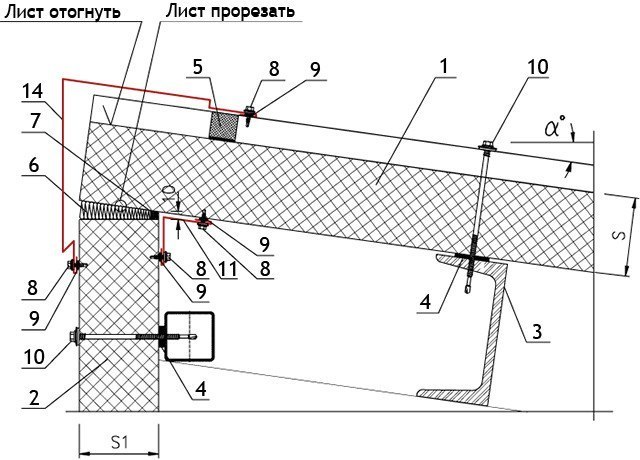

Угловой наклон часто используется как в машиностроительных, так и в строительных планах. Он обозначает, под каким углом расположен наклонный элемент относительно основной линии. Для отображения наклона применяется стандартный символ, который размещается перед числовым значением. Например, на строительных чертежах отмостка обычно имеет определённый уклон, который обозначается символом и значением в 5 промилле.

Промилле представляет собой одну тысячную часть или 0,1 процента, поэтому к символу промилле добавляют дополнительный ноль. В строительных планах промилле используется для указания уклона пандусов и других наклонных поверхностей.

Угол преломления

Преломление происходит на границе двух разных сред, при этом угол падения совпадает с углом отражения. Падающий и отражённый лучи указываются на чертеже, а измерение углов производится относительно вертикальной линии или прямого угла.

Вертикальные углы

Согласно определению, вертикальными называются два угла, если стороны одного угла продолжаются в стороны другого. Такие углы равны друг другу и обычно обозначаются на чертежах полукругом или двойным полукругом.

Многогранные углы

Концепция многогранного угла применяется в трехмерной геометрии, где данный угол формируется плоскими углами, которые соединяются в одной общей вершине. При этом эти углы не должны находиться в одной плоскости.

Многогранный угол обладает двумя основными характеристиками:

• Сумма внутренних плоских углов многогранного угла всегда больше 360 градусов.
• Существует плоскость, которая пересекает все ребра многогранного угла.

Многогранные углы классифицируются по количеству их граней, и включают в себя трехгранные, четырехгранные, пятигранные и так далее.

Наиболее яркий пример многогранного угла можно наблюдать в вершине четырехугольной пирамиды. Многогранные углы могут быть как выпуклыми, так и невыпуклыми.

Смежные углы

Углы, которые делят общую сторону и имеют продолжение своих других сторон, называют смежными. Сумма смежных углов составляет 180 градусов. Таким образом, если известен один угол, легко определить размер другого.

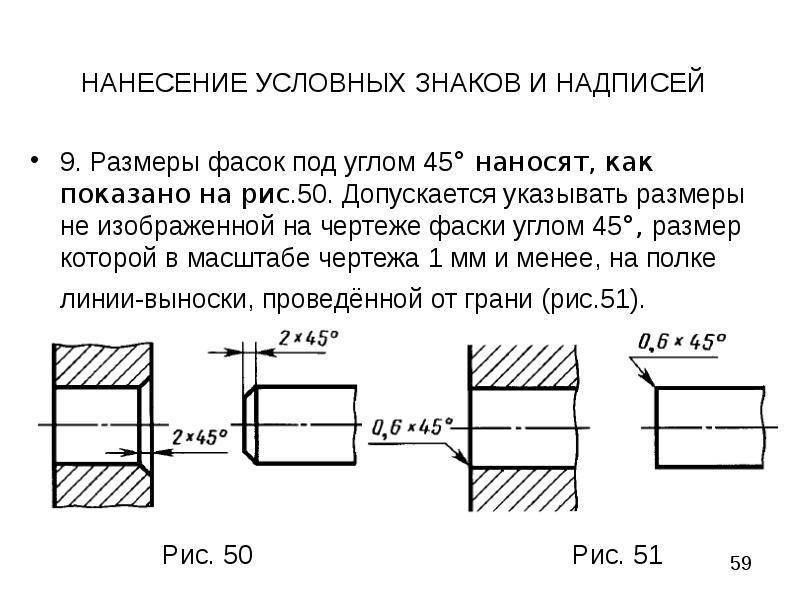

Углы фаски

Деталь может обладать фаской, которая представляет собой скос или округление. В соответствии с ГОСТ 2.307-2011 фаска обозначается специальными размерными линиями. Осевые и контурные линии для этой цели использовать не рекомендуется. На чертеже необходимо указывать ширину фаски, её размер и угол относительно основной оси детали или механизма. Если фаска указана на чертеже, но угол не указан, принимается стандартное значение в 45 градусов. Обозначение фаски может быть выполнено через выносные линии или линейные размеры.

Внешние углы на чертеже

В чертежах может потребоваться указать внешний угол треугольника, который является смежным с одним из внутренних углов. Таким образом, для каждой вершины треугольника можно провести два идентичных внешних угла. Также существует теорема, которая утверждает, что внешний угол треугольника равен сумме двух внутренних углов, не имеющих с ним общую сторону.

Центральные углы на чертеже

Центральный угол определяется как угол, который равен градусной мере дуги, на которую он опирается. Он отличается от вписанного угла тем, что вершина центрального угла находится внутри окружности, а его величина равна градусной мере соответствующей дуги. Вписанный угол, в свою очередь, равен половине градусной меры дуги, на которую он опирается. Таким образом, если на одной окружности изображены вписанный и центральный угол, то величина вписанного угла всегда будет в два раза меньше, чем величина центрального угла, если оба опираются на одну и ту же дугу. Это позволяет, зная один из углов, легко вычислить другой.

Вопросы и ответы

Как обозначить радиус окружности на чертеже?

Для указания радиуса используется символ R, за которым располагается числовое значение в миллиметрах, дополненное тонкой сплошной линией с указателем на конце. Измерение радиуса выполняется от центра окружности до заданного края. Обычно указывается только радиус, в то время как диаметр можно узнать, удвоив значение радиуса.

Как обозначить прямой угол?

Чтобы показать острый или тупой угол, между его лучами рисуют полукруг. Для прямого угла на чертеже рисуется квадрат в основании.

Как измеряют угол на чертеже?

Угол создается двумя лучами, и его величина может быть определена с помощью транспортира.
