Как правильно наносить и обозначать точки на чертеже

Точка представляет собой абстрактный элемент геометрии, обладающий определенными координатами. Она также играет важную роль в процессе создания чертежей.

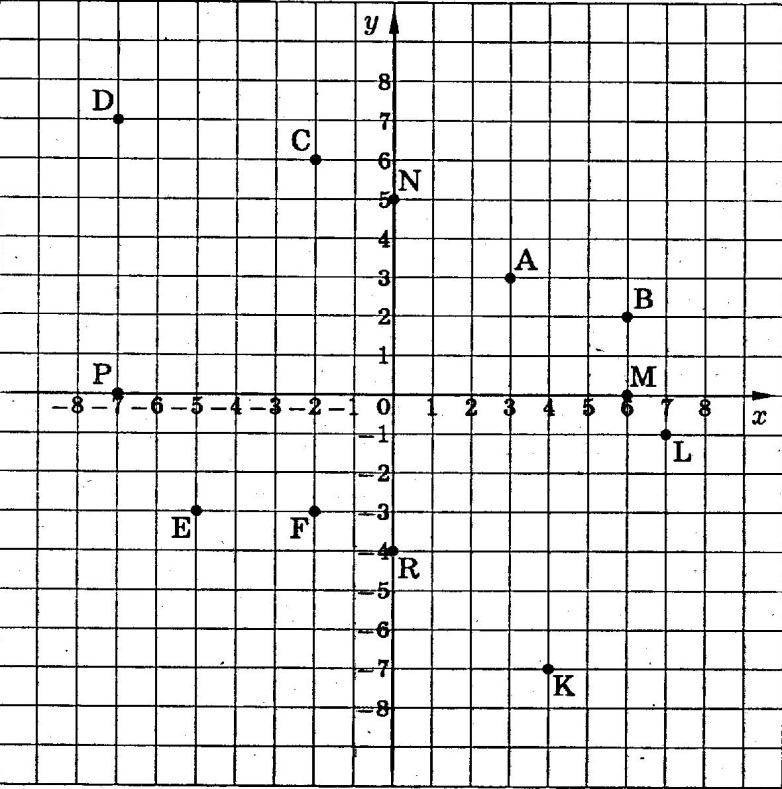

Комплексный чертеж и координаты точки

Через комплексный чертеж подразумевают документ, созданный с использованием проекций на фронтальной и горизонтальной плоскостях. Такой чертеж формируется путем объединения трех проекционных плоскостей в одну совмещенную проекцию.

Существует четко установленный порядок расположения проекций на чертеже: горизонтальная проекция должна находиться ниже фронтальной, а профильная проекция – справа от фронтальной.

Размещение точек: как проекции помогают в черчении

Для точного отображения вида детали необходимо овладеть навыками построения проекций. Проекции помогают установить точное местоположение точки на чертеже. Вспомогательные линии служат для определения расположения точки и выступают в роли опорных линий. При этом, вспомогательные линии двух проекций пересекаются под углом 45 градусов. На местах пересечения линий проекций размещают точки, которые обозначают связи между проекциями.

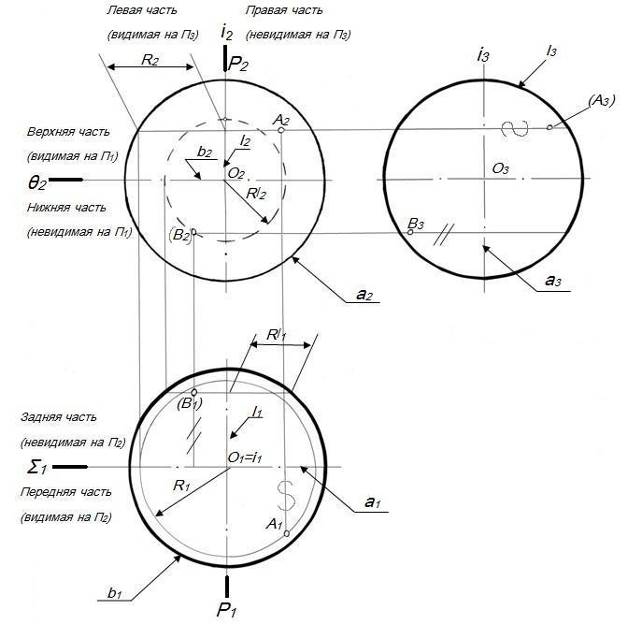

Видимые и невидимые точки

На чертеже видимые проекции изображаются без скобок, в то время как невидимые проекции обозначаются в скобках. Например, проекция А’’ указывает на видимую проекцию, а (B’’) - на невидимую.

Точки сопряжения

В зоне, где пересекаются две линии, возникает точка перехода или точка сопряжения. Для определения этой точки на линиях, образующих прямой угол, используется циркуль. Циркуль устанавливается в вершине угла, после чего проводят дугу радиусом R до тех пор, пока она не пересечется со сторонами угла. Чтобы найти центр сопряжения, из точек пересечения вновь чертят окружности с радиусом R; точка, где эти окружности пересекаются, и будет являться центром сопряжения. После нахождения центра, радиус сопряжения чертится с помощью циркуля.

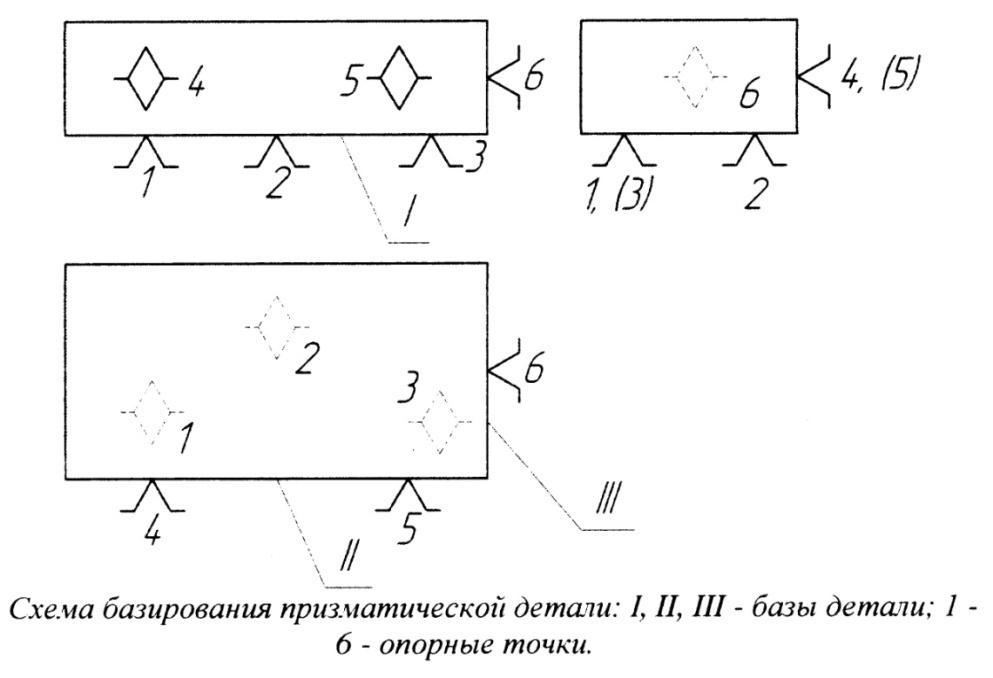

Опорные точки на чертеже

На схемах опорные точки обозначаются условными символами в соответствии с ГОСТ 21495-76. Эти точки указывают на связь между заготовкой или изделием и выбранной системой координат. Нумерация опорных точек начинается с базы, на которой расположено наибольшее количество таких точек. Опорные точки, также называемые характерными, имеют конечное число и выделяются своим специфическим расположением относительно проекционной плоскости и поверхности.

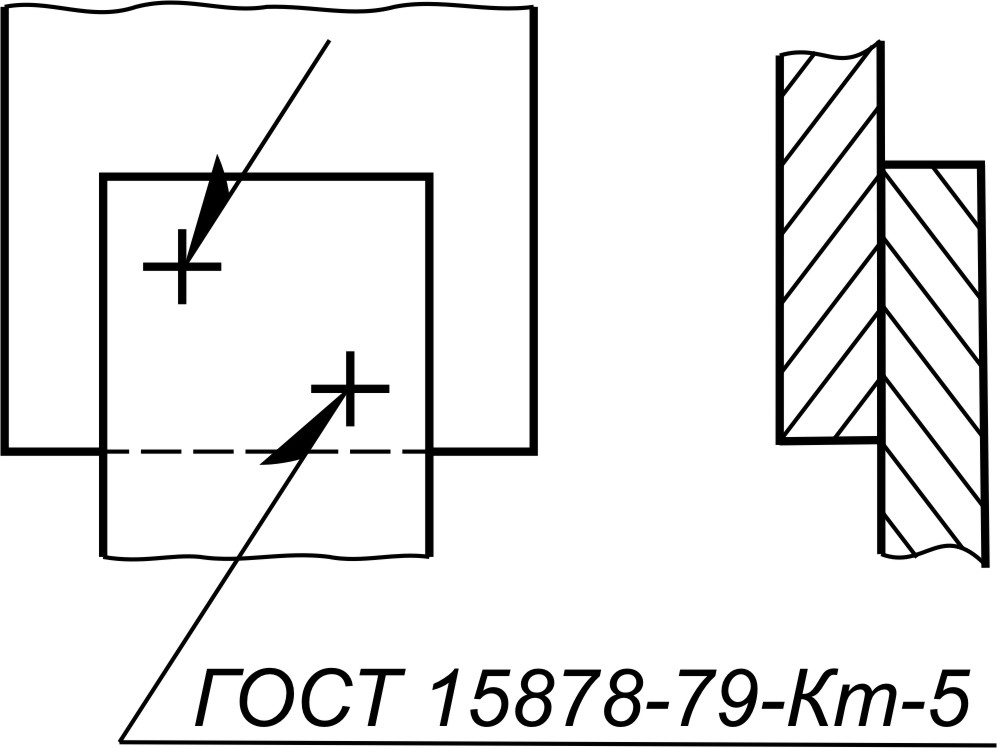

Сварные точки

Если детали соединены сваркой, её отображение на чертеже также имеет свои особенности. В зависимости от типа сварного соединения на чертеже может быть показан как шов, так и одиночная точка. Видимую одиночную точку обозначают символом «+», в то время как невидимые одиночные точки на чертеже не отображаются. Видимый сварной шов обозначается основной сплошной линией, тогда как невидимый шов изображается штриховой линией.

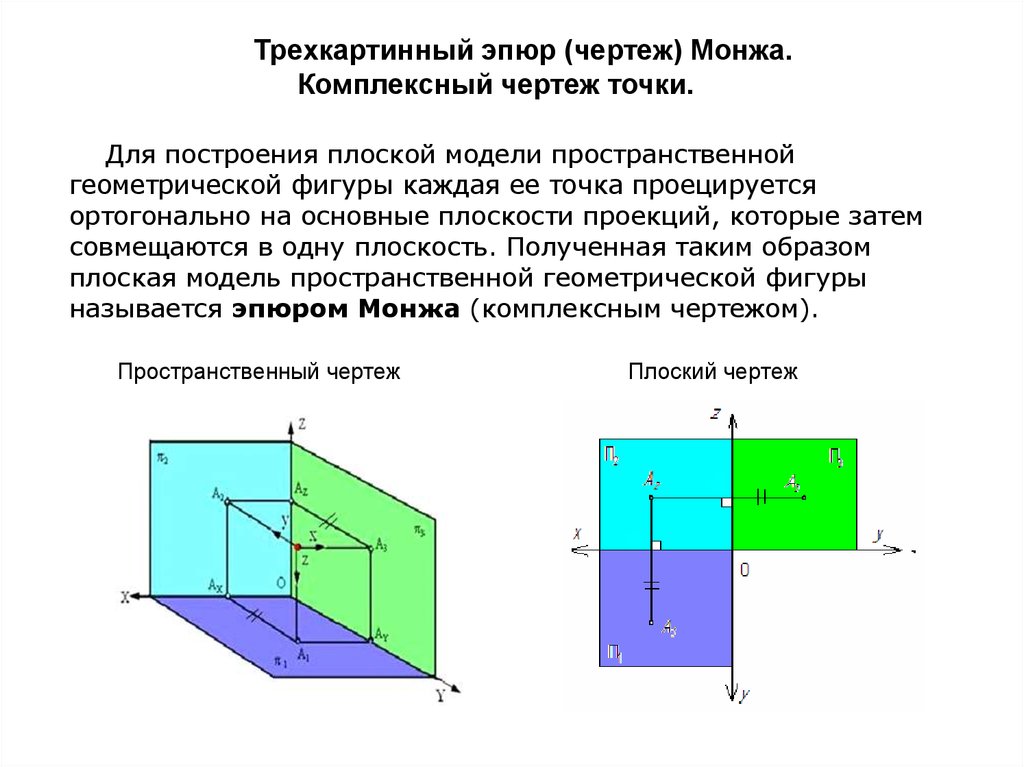

Трехкартинный чертеж точки

Трехкартинный чертеж, известный также как чертеж Монка, представляет собой прямоугольник, стороны которого формируют линии связи, перпендикулярные осям проекции. На этом чертеже три вершины соответствуют проекциям точек, а четвёртая вершина обозначает точку, где происходит изгиб линии связи.

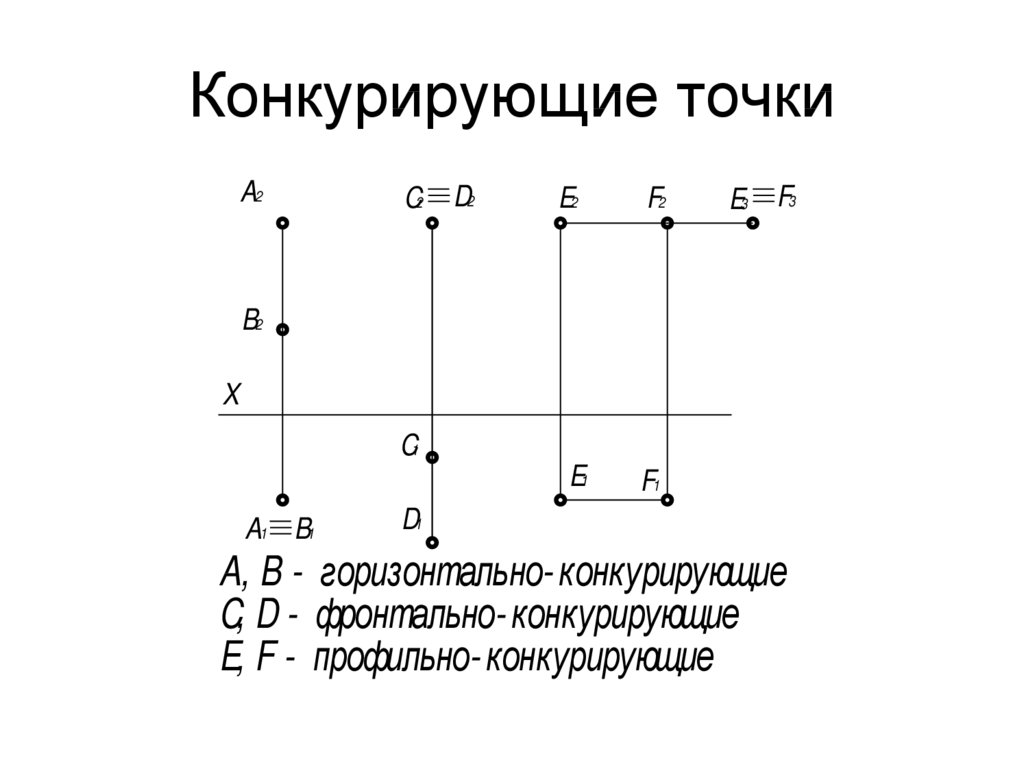

Конкурирующие точки на чертеже

Точки, которые конкурируют друг с другом, расположены на одной проецирующей линии. Это означает, что для наблюдателя одна из точек будет видна и четко заметна, в то время как другая останется невидимой, что будет также отражено на чертеже.

Роль явной базы на чертеже

База является ключевым понятием в чертежах. Под базой понимается определенная поверхность (будь то точка, ось или комбинация поверхностей), которая принадлежит заготовке и служит для установки изделия в нужное положение. Поверхность, используемая для установки, может быть установочной (что исключает возможность перемещения изделия), опорной (что ограничивает одну степень свободы) или направляющей (что ограничивает две степени свободы). В зависимости от их видимости базы можно разделить на явные и скрытые. Явные базы располагаются на реальных поверхностях или в точках пересечения линий, в то время как скрытые базы существуют в воображаемых плоскостях или точках.

Пошаговое руководство по созданию комплексного чертежа точки

Для создания детализированного чертежа точки применяется метод ортогональных проекций, который широко используется в инженерной графике. Проекция определяется как результат пересечения проекционного луча с плоскостью.

Процесс создания детализированного чертежа точки А включает несколько шагов:

• Рассмотрим две перпендикулярные плоскости, которые будем обозначать как П1 и П2.
• На основе пересечения проекционных лучей, перпендикулярных к каждой из плоскостей, получаем горизонтальную и вертикальную проекции точки А.
• Координаты точки определяются через измерение расстояний от точки до этих плоскостей.
• Для формирования плоского чертежа П1 поворачивается так, чтобы она совпадала с П2; прямая, соединяющая проекции А1 и А2, называется линией связи.
• Вводится третья плоскость, чтобы построить профильную проекцию.

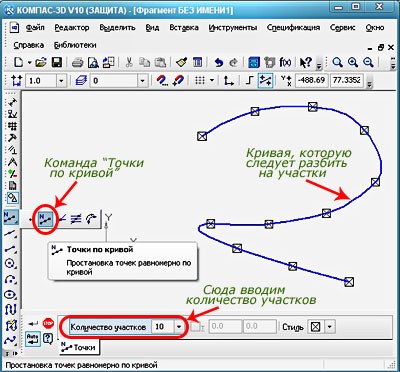

'Точка' в Компасе: как легко добавить точку на чертеже

В программе Компас имеется инструмент под названием «Точка», который значительно упрощает выполнение задач, сокращая количество необходимых шагов. Вы можете добавить точку, указав её координаты или просто кликнув в нужное место на рабочей области. Кроме базовой функции, инструмент предлагает также расширенные возможности через дополнительный список команд.

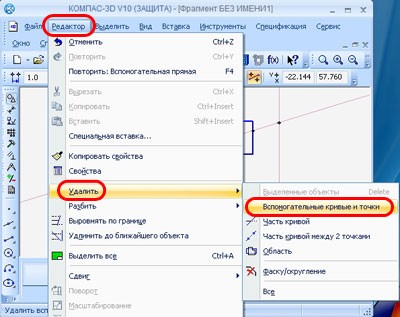

Способы удаления точек с чертежа в Компасе

Для удаления точек вы можете либо выделить их и нажать клавишу «Delete», либо воспользоваться командой «Удалить вспомогательные кривые и точки».

Вопросы и ответы

Как корректно изобразить невидимую сварную точку?

Сварные точки, которые не видны, не имеют специальных обозначений, в отличие от видимых швов.

Методы отображения характерных точек отрезка на чертеже

Местоположение характерных точек зависит от конкретного объекта. Для отрезка прямой характерные точки расположены в начале и в конце этого отрезка. Если какая-то точка находится на прямой, то её проекция также будет лежать на проекции этой прямой. При этом длина проекции отрезка прямой, которая находится в общем положении, будет меньше длины самого отрезка.

Сравнение двухкартинного и трехкартинного чертежей

Отличие заключается в количестве проекций на различных плоскостях. В двухмерных чертежах применяются горизонтальная и фронтальная плоскости, что позволяет достаточно точно передать форму и размеры объекта. В трехмерных чертежах добавляется ещё одна плоскость, что делает описание более полным.
