Как выбрать масштабы чертежей?

В некоторых областях специализации, особенно в инженерии, студенты часто сталкиваются с чертежами. Это задание является одним из самых сложных и захватывающих. Создание чертежей требует строгого соблюдения стандартов, установленных ГОСТом; любые нарушения этих требований категорически запрещены.

Чертежи могут создаваться как вручную, так и при помощи специализированных программ, которые помогают оформить изображение. Программы для работы с чертежами могут быть сложными и обладать множеством функций, однако они все еще не могут полностью заменить человеческий труд. Одной из наиболее уязвимых областей таких программ является их неспособность точно определять масштаб чертежа — что, безусловно, считается критически важным аспектом работы.

Типы масштабов

Разнообразие масштабов в чертежах представляет собой ключевой аспект в инженерной практике. Для полного понимания принципов работы с чертежами и правильного их оформления необходимо ознакомиться с требованиями ГОСТ 2.302-68. Этот стандарт определяет различные форматы чертежей и соответствующие им виды и масштабы.

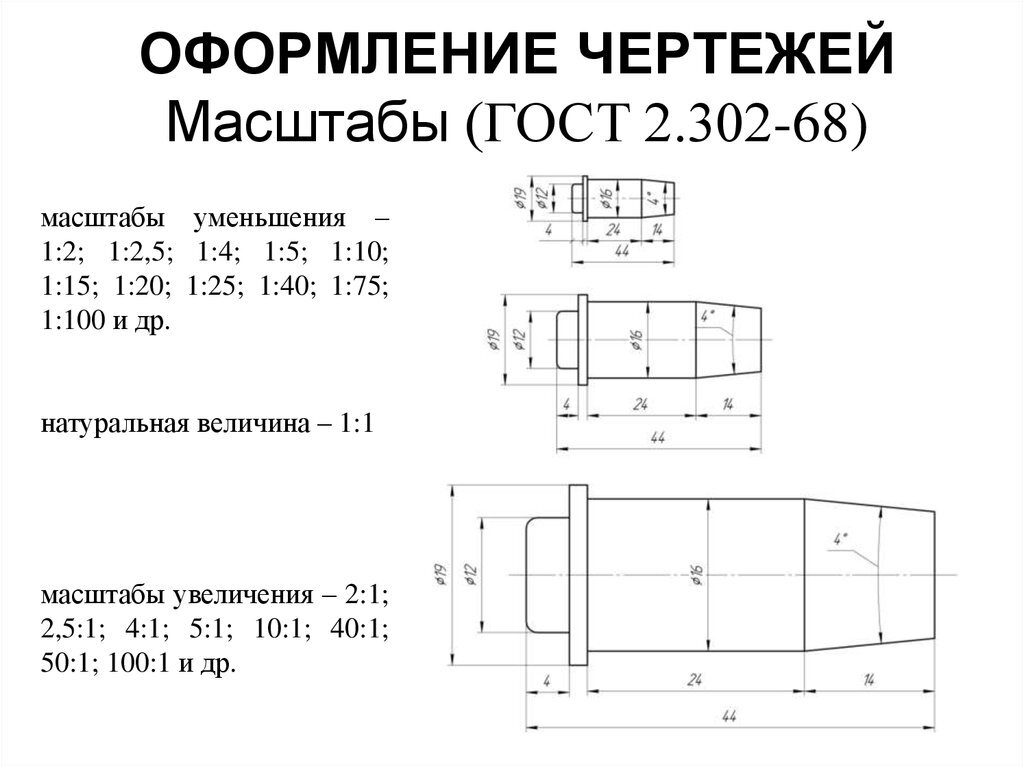

Выбор масштаба на чертеже должен строго соответствовать параметрам, установленным в ГОСТе. Существуют различные типы масштабов:

- Натуральный размер (1:1) подходит для отображения мелких деталей, часто используемых в различных отраслях, включая машиностроение.
- Уменьшенные масштабы (1:2, 1:5, 1:25, 1:100 и т.д.) применяются для изображения крупных объектов на ограниченном пространстве листа бумаги.
- Увеличенные масштабы (2:1, 3:1, 10:1 и т.д.) используются для подробного отображения мелких элементов, таких как часовые механизмы или мелкие детали болтов и гаек.
- Особые уменьшенные масштабы (1:10n, 1:(2x10n) и т.д.) применяются для черчения крупных конструкций типа зданий или мостов.
- Особые увеличенные масштабы (10n:1, (2x10n):1 и т.д.) используются для детализации мелких элементов при большом увеличении.

Масштаб представляет собой пропорциональное изменение размера, где первая цифра указывает на размер реального объекта, а вторая - на его размер на чертеже. Например, масштаб 1:10 означает, что каждый сантиметр на чертеже соответствует 10 сантиметрам реального объекта.

Важно помнить, что размеры, указываемые на чертежах, обычно представлены в натуральной величине и не зависят от выбранного масштаба. Например, если на чертеже длина резьбы болта указана как 200 мм, то и на самом болте эта длина будет равна 200 мм.

Размеры на чертеже

После изучения методов определения масштаба чертежа следует осознать, как он обозначается на самом чертеже. В нижней части листа с чертежом находится специальная таблица, которая заполняется всеми необходимыми деталями. В правом нижнем углу можно найти специфическую метку "масштаб", а справа от нее, в соседней ячейке, указан сам масштаб, например 3:1. Иногда перед числами масштаба ставится буква "М". Например: М 1:3.

Если на листе чертежа изображены сразу несколько объектов с различными масштабами, каждый масштаб указывается рядом с основной надписью, соответствующей данному объекту. Например "Деталь корпуса. М 1:5".

Иногда при создании объекта в увеличенном масштабе его реальные размеры могут быть изображены в верхнем левом углу листа. Это позволяет будущим пользователям этих чертежей представить себе реальные размеры объекта. Это чрезвычайно полезно на производстве, где инженер передает чертежи цеху для изготовления небольших деталей.

При разработке электронного документа необходимо указать утвержденный масштаб в его характеристиках. При последующем создании чертежа по этому электронному документу важно убедиться, что масштаб полностью соответствует указанному в характеристиках.

Требования стандарта ГОСТ к чертежам и масштабам

Документ стандарта ГОСТ содержит многочисленные требования к оформлению чертежей, которые необходимо учитывать при создании технической документации. Важно учитывать следующие основные положения:

- Основную часть чертежа занимается изображением объекта и его размерами. Текстовые материалы допускается использовать лишь в случаях, когда без них невозможно обойтись.
- Информация передается в максимально сжатом формате для повышения ясности и читаемости.
- Надписи следует размещать параллельно основной надписи.
- Рекомендуется избегать сокращений, применяя только стандартные сокращения.
- Каждому изображению на чертеже должна соответствовать своя подпись.
- Выносные линии обозначаются стрелками на обоих концах, если они указывают на поверхность объекта.
- Подписи к объемным изображениям принято заключать в рамки.
- Таблицы следует размещать на пустом пространстве.
- Все буквенные обозначения следует располагать в алфавитном порядке.

В документе стандарта ГОСТ прописаны и другие положения относительно оформления чертежей:

- Различные форматы листов для различных типов конструкций.
- Оформление рамки и основной надписи на чертеже.
- Виды линий: толстая основная, штриховая, штрихпунктирная тонкая, сплошная тонкая, штрихпунктирная с двумя точками тонкая, сплошная волнистая.
- Стандартные шрифты, применяемые в технической документации.
- Габаритные размеры объектов и их частей.

Соблюдение всех этих требований крайне важно, так как чертежи разрабатываются в соответствии с международными стандартами. Это обеспечивает возможность понимания чертежа любым специалистом в любой точке мира и упрощает взаимодействие между производственными компаниями, покупкой и продажей технических решений и деталей. Например, заказ строительного чертежа у инженера из Финляндии не вызовет затруднений у сотрудников компании, так как стандарты ГОСТ обеспечивают единый язык в технической документации.

Программы для создания чертежей

Создание чертежей в соответствии с ГОСТ также осуществляется через использование специализированных программ, таких как Компас-3D и Autodesk Autocad.

Компас-3D представляет собой мощный инструмент, который обеспечивает удобное создание сложных чертежей, схем, таблиц и проектной документации. Её пользовательский интерфейс интуитивно понятен для тех, кто имеет опыт в черчении, и помогает легко адаптировать изображения, рамки и основные надписи в соответствии с требованиями ГОСТ.

Информационные окна оперативно оповещают пользователя о различных функциях и возможных ошибках. Компас-3D позволяет создавать как полные конструкции, механизмы или объекты, так и мельчайшие детали с высокой точностью.

Важно отметить, что из-за многочисленных инструментов и высокой функциональности требуются значительные системные ресурсы для эффективной работы с программой. Без достаточно мощного компьютера возможны проблемы при запуске и использовании, что может привести к потере данных из-за неожиданных ошибок или аварийного завершения работы программы.

Autodesk Autocad представляет собой еще одну мощную программу, предназначенную для создания сложных чертежей. В ней также доступно создание трехмерных моделей, что позволяет рассматривать объекты и детали не только на плоскости, но и в трехмерном формате.

Autodesk Autocad считается одной из ведущих программ для инженеров и чертежников. Множество компаний в области архитектуры и строительства используют именно её, рекомендуя к изучению и использованию. Программа поддерживает различные форматы файлов, легко синхронизируется с облачным хранилищем для удобного обмена данными и обладает множеством дополнительных возможностей. Режим совместной работы позволяет нескольким участникам работать над проектом одновременно, независимо от их расположения.

Работа с чертежами является ответственным трудом, требующим внимательности и глубоких знаний. Несмотря на это, она хорошо окупается благодаря своей значимости, что становится главной мотивацией для изучения и совершенствования навыков в этой области.
