Как обозначать шероховатость на чертеже и зачем это нужно?

В данном материале мы изучим ключевые методы обозначения шероховатости на инженерных чертежах и их использование в практике.

Понимание шероховатости на инженерных чертежах

Шероховатость на чертеже представляет собой параметр, отражающий качество обработки поверхности объекта. Этот параметр показывает наличие различных неровностей, выступов и впадин на поверхности, которые могут влиять на взаимодействие с другими компонентами или технологиями.

Зачем указывать шероховатость на чертежах?

Обозначение шероховатости на технических чертежах играет ключевую роль в контроле качества поверхностей и гарантирует, что они соответствуют требуемым стандартам и спецификациям. Это также позволяет точно определить необходимый уровень шероховатости, что критично для обеспечения правильной совместимости и функционального взаимодействия с другими компонентами системы. Такая информация необходима для выбора подходящих методов обработки, которые позволят достичь заданного уровня шероховатости.

Стандарты обозначения шероховатости по ГОСТ

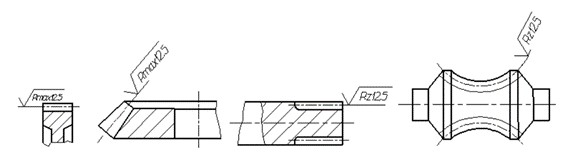

В соответствии с ГОСТ 2.309-73 и ГОСТ 2.319-80, обозначение и измерение шероховатости на чертежах осуществляется через применение специализированных символов и значений. Для этого используются различные системы обозначений, такие как Ra, Rz и Rmax, каждая из которых отображает различные параметры: среднее арифметическое отклонение профиля (Ra), максимальное отклонение профиля (Rz) и максимальное высотное отклонение (Rmax).

Обозначение шероховатости на сборочных чертежах

В сборочном чертеже требования к шероховатости могут быть указаны в различных контекстах, в зависимости от специфики сборки и её требований. В таких чертежах могут быть представлены как общие параметры для всей сборки, так и для отдельных её компонентов.

Ключевыми элементами, которые часто фигурируют на сборочных чертежах, являются соединительные компоненты, такие как болты, штифты, сварочные швы и другие. В этом контексте, на чертеже может быть указана необходимая шероховатость поверхностей, чтобы обеспечить корректное соединение и монтаж этих элементов.

Для тех частей сборки, где происходит непосредственное взаимодействие поверхностей, может быть указана необходимая шероховатость для обеспечения надлежащего сопряжения. Это позволяет гарантировать герметичность, точность позиционирования и корректное функционирование всех элементов, которые подвергаются сборке.

Основная функция параметров заключается в оценке и управлении качеством поверхности объекта. Эти параметры позволяют описывать как неровности, так и гладкость поверхности, а также выявляют потенциальные дефекты, такие как бугры, впадины или неровности.

Как интерпретировать значение параметра шероховатости

Параметр шероховатости представляет собой числовую величину, отражающую степень шероховатости поверхности объекта. Это значение измеряется с применением определенных единиц, таких как микрометры (µm) или ангстремы (Å). Обычно оно указывает на среднее отклонение профиля поверхности от идеальной плоскости или линии.

Значение параметра напрямую связано с шероховатостью поверхности: более высокий показатель свидетельствует о грубой текстуре, тогда как низкий показатель указывает на гладкость. Разные стандарты и нормы определяют допустимые диапазоны значений параметров для различных типов поверхностей и уровня требуемого качества продукции.

Стандарты и порядок указания параметров шероховатости

Способ представления параметров шероховатости может меняться в зависимости от применяемых стандартов и требований. Тем не менее, в большинстве случаев на чертежах или в технических спецификациях параметры шероховатости указываются в установленной последовательности.

Первоначально обозначается символ, который указывает конкретный параметр шероховатости. Например, для параметра Ra речь идет о среднеквадратическом отклонении профиля.

Далее указывается числовое значение данного параметра шероховатости. Это значение может быть выражено в микрометрах (µm), ангстремах (Å) или других единицах измерения в зависимости от принятого стандарта.

Иногда может быть также указано требуемое качество для данного параметра. Например, могут быть заданы допустимые пределы значений.

При необходимости после основной информации могут быть приведены дополнительные характеристики или требования.

Условные обозначения шероховатости

• Ra представляет собой среднее арифметическое отклонение профиля и обозначается символом Ra с последующим числовым значением (например, Ra 0.8).
• Rz является показателем максимального отклонения профиля поверхности и обозначается символом Rz вместе с числовым значением (например, Rz 10).
• Rmax указывает на максимальное вертикальное отклонение поверхности и обозначается как Rmax с указанием числового значения.
• Rmr обозначает параметр, отражающий среднеквадратическое отклонение высоты профиля.
• Rt характеризует общее отклонение высоты поверхности от номинальной линии и обозначается как Rt.

Символы обозначения шероховатости

Некоторые стандарты включают использование пикториальных символов. К примеру, могут использоваться символы как звездочка (*), микрометр (µm) или пиктограмма, изображающая неровную линию.

Контроль шероховатости поверхности

Для оценки шероховатости поверхности применяются различные типы инструментов, такие как шерохомеры, контурометры и профилометры, среди прочих. Эти инструменты помогают измерять параметры шероховатости, такие как Ra, Rz, Rmax и другие характеристики, и сопоставлять их с установленными стандартами.

Также возможно проводить оценку с помощью визуального осмотра поверхности. Это включает в себя сравнение визуального состояния поверхности с определенными стандартами или образцами, чтобы определить её гладкость и выявить возможные дефекты.

Метод профилометрии предоставляет возможность более детального анализа профиля поверхности. Для этого применяется профилометр, который сканирует поверхность и собирает детализированную информацию о её характеристиках.

В ряде случаев продукты могут требовать выполнения специализированных тестов и проверок для обеспечения их качества. К примеру, тесты на трение или герметичность могут применяться для проверки соответствия продукции определённым стандартам.

Шероховатость древесины на чертеже

В некоторых ситуациях на чертежах можно встретить специальные символы, указывающие на желаемый уровень шероховатости древесины. Например, символ звездочки (*) может сигнализировать о том, что поверхность должна быть гладкой, тогда как волнистая линия часто обозначает наличие неровностей или шероховатых участков. Необходимо учитывать, что указания по шероховатости могут быть детализированы в зависимости от отраслевых или региональных стандартов и требований.

Поэтому настоятельно рекомендуется обращаться к актуальным нормативным документам и стандартам, чтобы точно интерпретировать и правильно применять символику шероховатости древесины, представленную на чертежах.

Параметры шероховатости древесины в зависимости от породы

Шероховатость древесины может значительно изменяться в зависимости от типа дерева, что связано с различиями в его текстуре, структуре и свойствах поверхности. Чтобы точно определить шероховатость древесины, необходимо учитывать такие аспекты, как пористость, плотность материала и направление волокон.

1. Мягкие виды дерева, например, сосна или ель, зачастую обладают более грубой и неровной поверхностью, которая может иметь выступающие участки и бугорки.
2. В то время как твердые древесные породы, такие как дуб или клен, часто имеют более гладкую и однородную текстуру, что делает их поверхность более ровной и ровной.
3. Породы дерева с высокой плотностью, например, джатоба и ипе, могут демонстрировать более низкие значения шероховатости благодаря своей гладкой и плотной текстуре.
4. Кроме того, ориентация волокон дерева также оказывает влияние на параметры шероховатости. Например, когда дерево распиливают поперек волокон, получаемая поверхность может быть более шероховатой по сравнению с тем, если распиливание происходит вдоль волокон.

Важно помнить, что приведённые тенденции являются обобщениями и могут изменяться в зависимости от условий обработки и индивидуальных характеристик конкретных образцов древесины.

Формирование шероховатости поверхности

Поверхностные дефекты, такие как неровности, выступы и углубления, возникают из-за несовершенств в структуре объекта. Эти неровности могут образовываться по нескольким причинам:

1. Различные методы механической обработки, такие как фрезерование, шлифование или токарная обработка, иногда приводят к образованию неровностей на поверхности. Эти дефекты могут быть следствием изношенности инструмента, ошибок в процессе обработки или других внешних факторов.
2. Некоторые материалы, включая древесину и металл, обладают структурной неоднородностью или текстурными особенностями, которые могут способствовать появлению неровностей. К примеру, у древесных поверхностей присутствие сосудистых каналов или волокон может вызвать заметные неровности.
3. Эксплуатация в бытовых или промышленных условиях, а также различные механические воздействия могут привести к повреждениям на поверхности объекта. Например, образовавшиеся царапины, трещины или коррозия могут вызвать неровности и дефекты.
4. Когда на поверхность наносится защитное покрытие, такое как краска, лак или антикоррозийное средство, неравномерное или неправильное нанесение этого слоя может привести к образованию неровностей и дефектов.

Типы поверхностей

Поверхности можно разделить по множеству разных характеристик.

1. В зависимости от их формы и геометрических свойств:

• Плоские поверхности: обладают постоянной кривизной и не имеют ни кривых, ни выпуклостей.
• Изогнутые поверхности: имеют кривизну или другие формы, отличные от плоской структуры.
• Цилиндрические поверхности: представляют собой цилиндры, где радиус и форма остаются неизменными по окружности оси.
• Конические поверхности: имеют форму конуса, с радиусом, уменьшающимся по мере приближения к вершине.

2. По текстуре поверхности:

• Гладкие: поверхность этих объектов характеризуется отсутствием каких-либо неровностей или шероховатостей, она ровная и однородная.
• Шероховатые: эти объекты могут иметь различные уровни неровностей, включая выступающие элементы, впадины или шероховатые участки.

3. По назначению:

• Технические: предназначены для использования в промышленных процессах, машиностроении или других технических сферах, где требуется специфическая функциональность.
• Декоративные: разработаны с целью придания эстетической привлекательности, используются для украшения и создания визуального эффекта.

4. По составу материалов:

• Металлические изделия: они изготавливаются на основе различных металлов, таких как сталь, алюминий или медь, и часто используются благодаря своей прочности и долговечности.
• Деревянные изделия: производятся из различных видов древесины или других деревянных компонентов, что придает им естественный и экологически чистый вид.
• Пластиковые изделия: создаются из различных видов пластмасс, включая полипропилен, поливинилхлорид и другие синтетические материалы, которые обеспечивают легкость и устойчивость к влаге.

Как обозначить шероховатость в программе «Компас»

Чтобы добавить обозначение шероховатости в программе "Компас", можно воспользоваться функцией "Графический символ шероховатости".

1. Перейдите на вкладку "Графические символы" на верхней панели инструментов в программе "Компас".
2. Выберите кнопку "Символ шероховатости" (иконка с изображением прямоугольников различной высоты).
3. Кликните на нужное место в чертеже, где вы хотите поместить символ шероховатости.
4. В открывшемся диалоговом окне "Символ шероховатости" установите необходимые параметры шероховатости и их значения.
5. Нажмите на кнопку "ОК", чтобы разместить символ шероховатости на вашем чертеже.

После выполнения этих шагов, символ будет отображен на чертеже, указывая требуемый уровень шероховатости.

Обозначение шероховатости в AutoCAD

В AutoCAD предусмотрены варианты для обозначения шероховатости на чертежах, как текстовыми, так и графическими средствами.

1. Для ввода значений шероховатости можно воспользоваться инструментом "Текст", позволяющим размещать надписи прямо на чертеже. Например, можно указать "Ra=0.8" для определения среднего арифметического отклонения профиля.
2. AutoCAD также предлагает инструменты рисования, которые можно использовать для создания графических символов, обозначающих шероховатость.
3. В программе есть возможность создавать блоки или шаблоны, представляющие собой такие символы, которые затем можно применять на чертеже.

Старое обозначение шероховатости поверхности

Ранее на чертежах для указания шероховатости применялись традиционные символы, которые уже устарели. Один из таких знаков представлял собой букву "N" с стрелкой, указывающей, в каком направлении нужно измерять шероховатость поверхности. Этот способ обозначения был широко распространен в различных промышленных стандартах тех времён.

Пример

Хотя на первый взгляд шероховатость может показаться несущественной, она имеет потенциал вызывать проблемы в функционировании изделий и их несоответствие установленным стандартам. Если возникают трудности с определением или спецификацией шероховатости, не стесняйтесь обратиться к deplom.ru для получения помощи по чертежам.
