Где и как писать названия на чертеже

Названия представляют собой текстовые элементы или словесные обозначения, которые играют важную роль в любом чертеже и являются его неотъемлемой частью.

Роль названий на чертежах в соответствии с ГОСТ

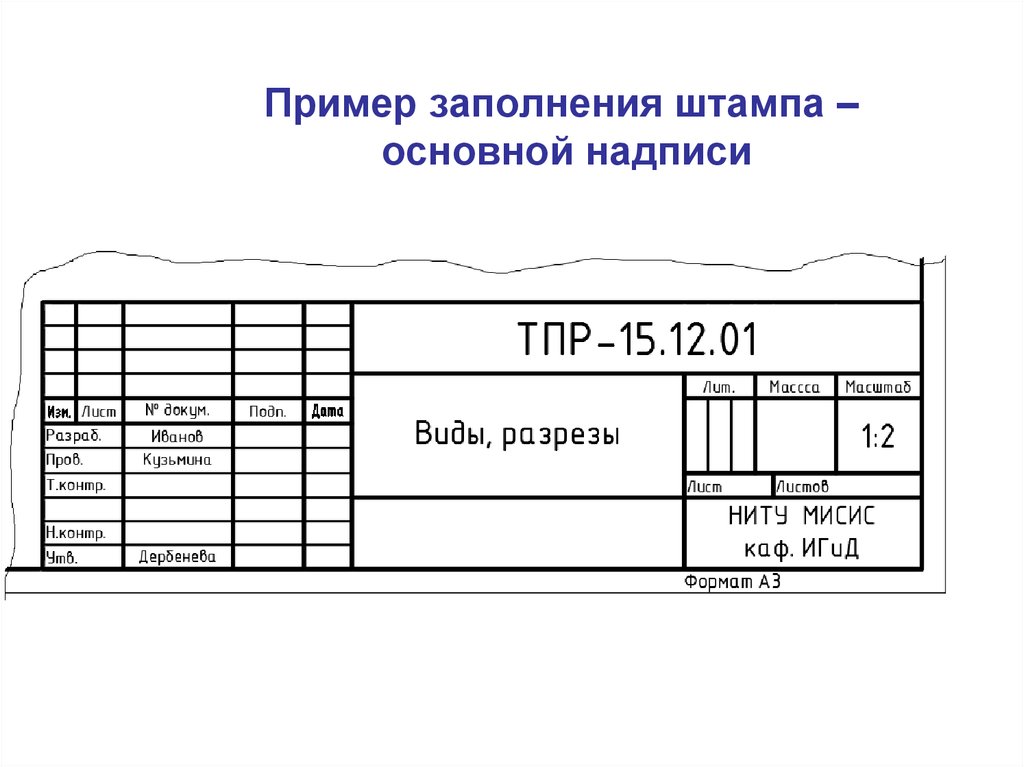

Чертеж является визуальным средством передачи информации и должен быть точным и полным. Однако, чтобы правильно понять содержание чертежа, важно иметь его название. Названия чертежей размещаются в главных надписях, следуя общепринятым в практике формулировкам и обозначениям. Обычно основная надпись находится в нижнем правом углу чертежа и её расположение остается постоянным. Наименование объекта всегда пишется на второй строке сверху в этой основной надписи.

ГОСТ 2.304.-81 Шрифты чертежные

Основные требования к чертежным шрифтам установлены в стандарте, принятыом в 1981 году и продолжающем действовать по сей день. ГОСТ, вступивший в силу 1 января 1982 года, охватывает все отрасли промышленности и строительные проекты, заменив собой устаревший стандарт 1968 года.

Документ включает в себя несколько ключевых разделов:

• Терминология и определения (размеры шрифта, ширина символов, толщина линий, вспомогательная сетка);
• Виды и размеры шрифтов (4 категории и таблицы);
• Алфавит на русском языке;
• Алфавит на латинском языке;
• Алфавит на греческом языке;
• Арабские и римские цифры;
• Символы;
• Правила написания дробей, индексов и предельных отклонений.

Документ претерпел две редакции: первая в марте 1989 года и вторая в июне 2006 года. После этих изменений больше корректировок не вносилось, и стандарт сохраняет свою актуальность.

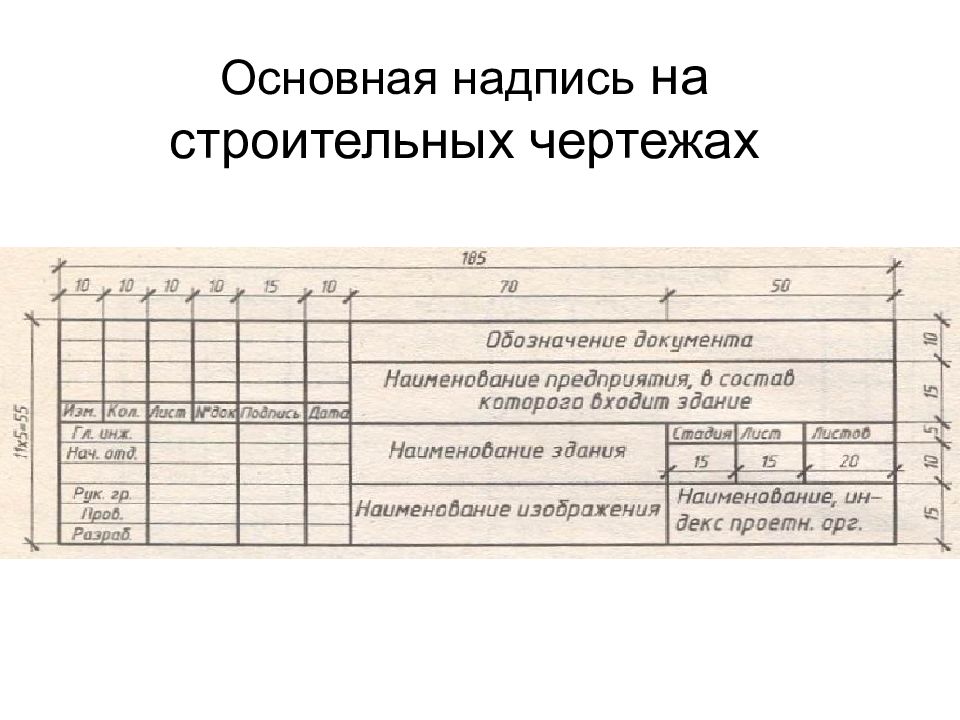

Стандарты оформления названий на строительных чертежах

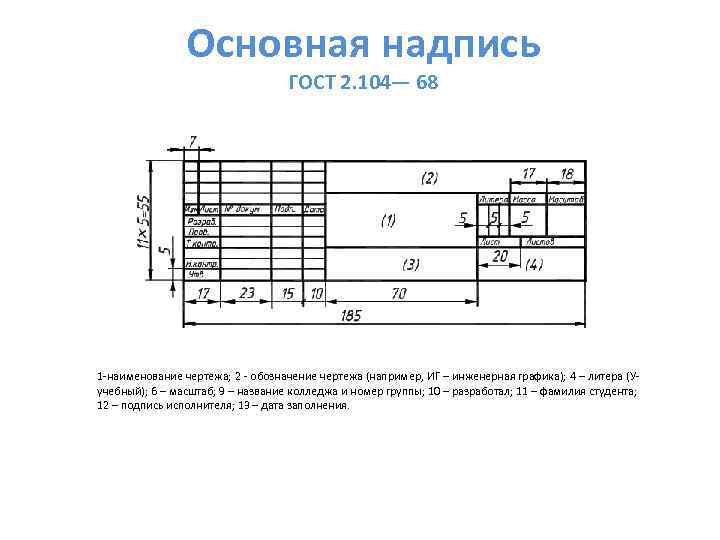

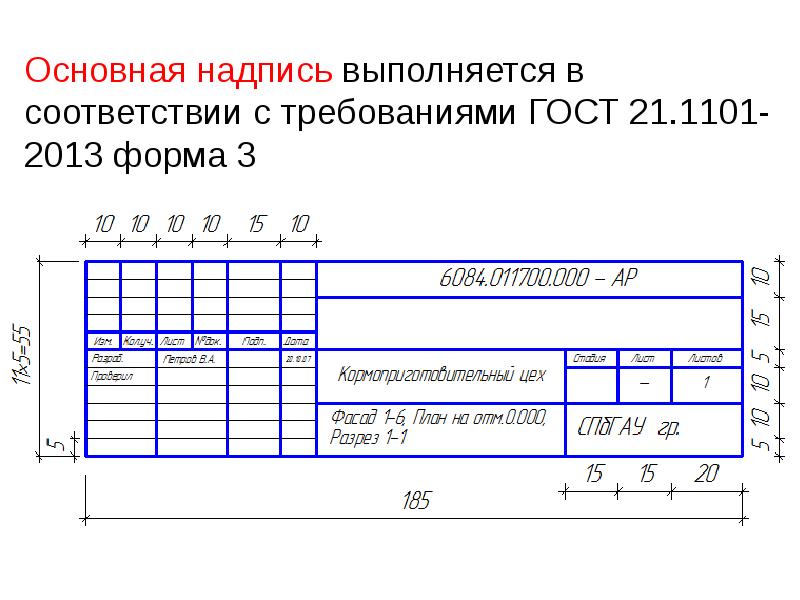

В соответствии с установленной терминологией, в графе 4, которая является ключевой для чертежа, следует указать название самого чертежа. В графе 9, расположенной в нижнем углу, нужно отразить название учебного заведения или компании, которая создала чертеж.

Кроме того, на чертеже должно быть обозначено наименование объекта, которое должно присутствовать на каждом листе и указано в графе 3.

Кроме того, название может быть использовано непосредственно на чертеже, особенно если изображены схемы, изображения, детали или элементы, каждая из которых требует отдельного обозначения.

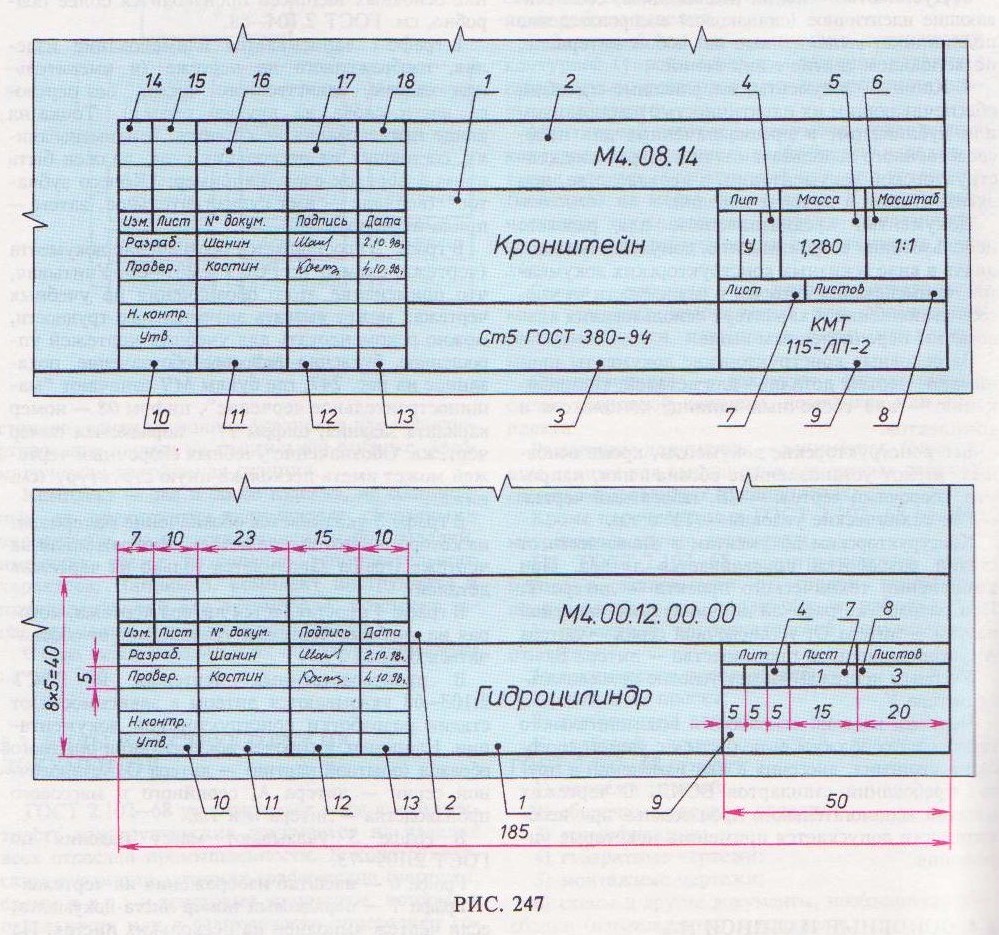

Особенности названий на машиностроительных чертежах

Основные надписи на машиностроительных чертежах имеют отличия от тех, что применяются в строительных чертежах, особенно в части заполнения граф. В частности, наименование детали расположено на второй строке сверху, в то время как в нижней строке указывается материал, из которого она изготовлена. Например, в центральной графе можно увидеть обозначения вроде «Вентиль», «Штуцер» или «Регулятор», а ниже будет указано, например, «Ст8 ГОСТ 380-94».

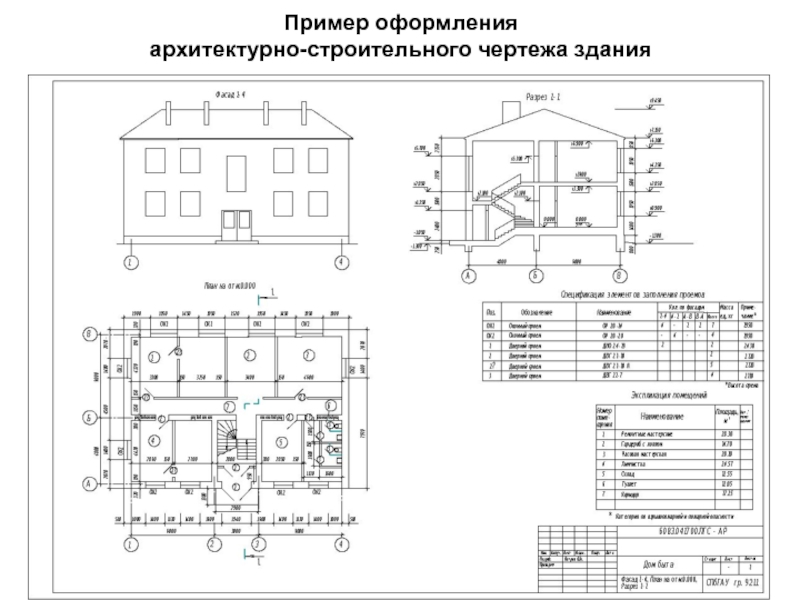

Часто встречающиеся названия на строительных листах

К числу наиболее часто встречающихся обозначений на строительных чертежах можно отнести следующие:

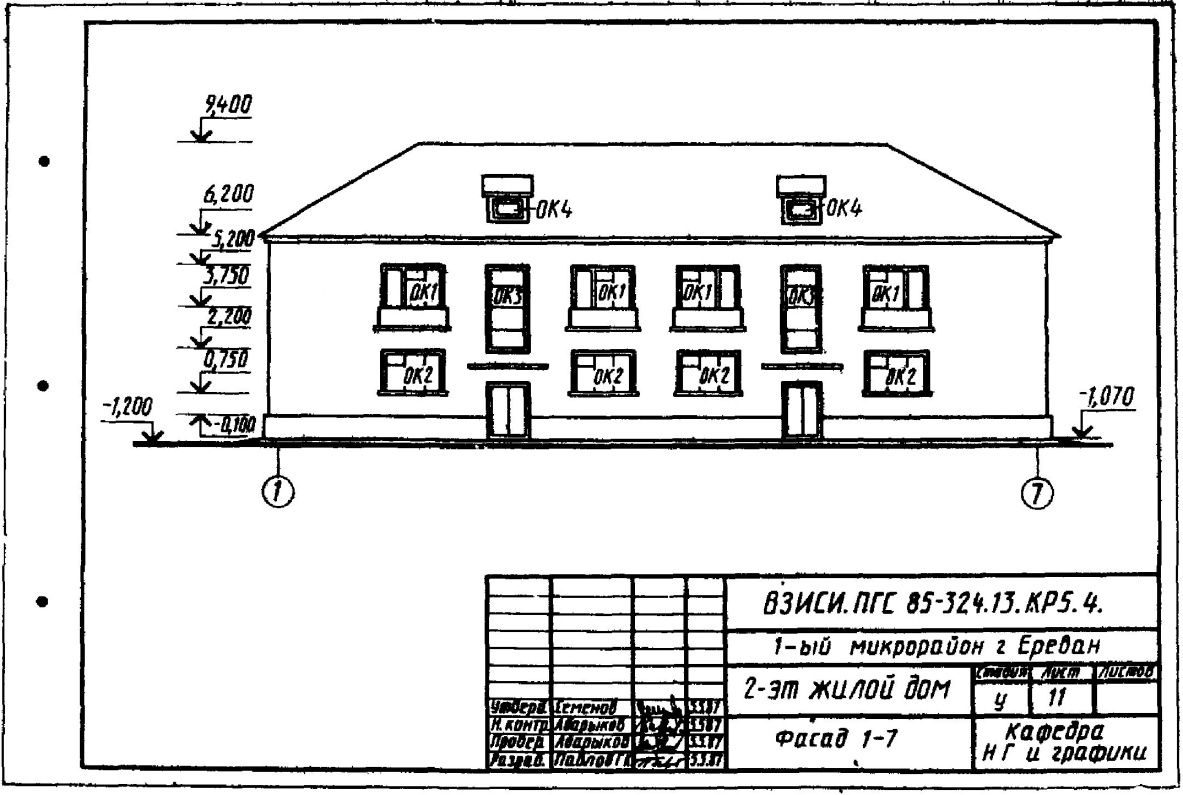

• фасад по осям N-N (указание крайних осевых линий);
• разрезы, такие как 1–1, 2-2, 3-3 или сечения типа 1-1;
• план рельефного оформления в масштабе 1:500 (или 1:100);
• план озеленения в масштабе 1:1000;
• схема планировки земельного участка и иные подобные графики.

В строительных чертежах акцент делается на точном указании масштабов и деталей, необходимых для выполнения проектных работ.

Шрифт для названий

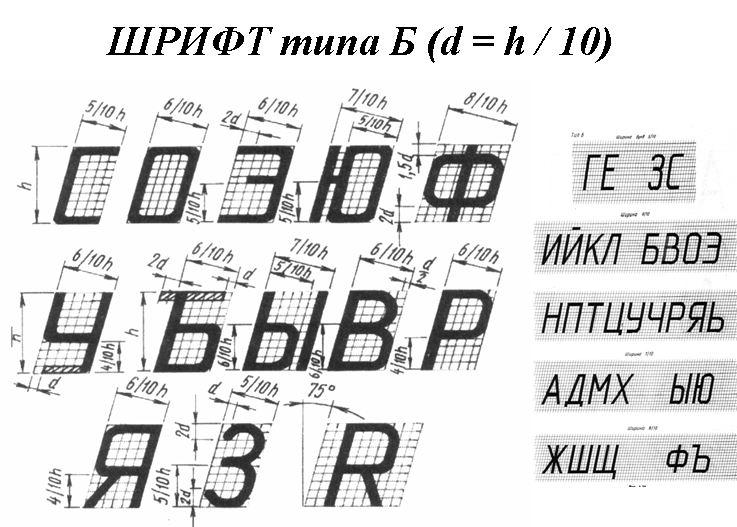

Согласно нормам ГОСТ 2.304.81, где изложены требования к чертежным шрифтам, указано, что существует 4 различных типа шрифтов с особыми характеристиками:

• Шрифт типа А, который не имеет наклона;
• Шрифт типа А, наклоненный под углом примерно 75 градусов;
• Шрифт типа Б, также без наклона;
• Шрифт типа Б, наклоненный под углом примерно 75 градусов.

Каждому из этих шрифтов присущи определённые параметры, такие как толщина линий, высота строчных и прописных букв, а также минимальное расстояние между строками.

При создании текстов в таких программах, как Автокад или Ворд, используются шрифты, соответствующие требованиям ГОСТ, которые удовлетворяют указанным в стандарте характеристикам.

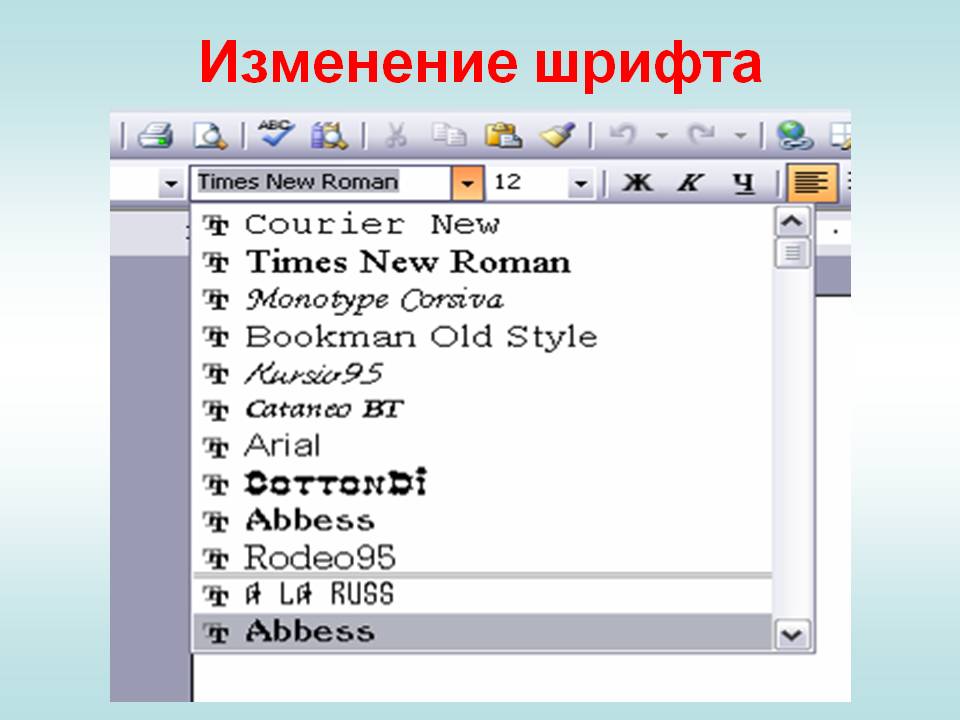

Как установить ГОСТ-шрифты в Microsoft Word

Для правильного оформления пояснительных записок к строительным и архитектурным чертежам в программе Ворд важно строго соблюдать стандарты СПДС и ЕСКД. Это включает соответствие требованиям к рамке, основной надписи, таблицам и обозначениям, а также правильный выбор шрифтов.

Необходимые шрифты, такие как GOST Type A и GOST Type B, можно найти в интернете. После скачивания файла, откройте его, и в появившемся окне вы увидите шрифт в различных размерах и кнопку «Установить» в верхнем правом углу. После установки шрифта зайдите в программу Ворд и найдите его в списке доступных шрифтов в верхнем меню. Этот шрифт можно использовать и в других приложениях. Однако, если вы отправляете документ, содержащий установленные вами шрифты, получатель сможет увидеть его в исходном виде только при наличии установленных шрифтов. Поэтому рекомендуется пересылать документы в формате PDF.

Название фирмы на чертеже

Часто проектные организации применяют очень длинные наименования, которые трудно вписать в выделенное пространство. В таких случаях разрешается использовать сокращения, например, вместо "опытно-конструкторское бюро" можно написать "ОКБ", а вместо "архитектурное бюро" — "АБ".

Название объекта на чертеже

Название объекта играет ключевую роль в точной идентификации чертежа, поэтому важнейшим принципом является соблюдение ясности и точности формулировок. На чертежах и документах название должно полностью соответствовать тому, что указано в договоре, техническом задании и на титульных листах. При изменении наименования необходимо внести коррективы во все связанные документы, чтобы они оставались актуальными.

Вопросы и ответы

Как правильно отразить название нескольких чертежей в главной надписи?

Когда на одном листе представлены несколько чертежей, в основном заголовке указываются все наименования через запятую, если это необходимо, либо обозначается название детали. Например, на сборочном чертеже может быть указана деталь «Регулятор давления», а сам лист может содержать три проекционные схемы и несколько видов общего характера.

Каким образом оформляются названия на ином языке?

Тексты на иностранных языках также должны быть написаны чертежным шрифтом в соответствии с ГОСТ 2.304-81. Этот шрифт включает кириллицу, латиницу, греческий алфавит, а также арабские и римские цифры. Наименования деталей и объектов на иностранных языках оформляются в соответствии с этим стандартом. Дополнительно к стандарту можно найти примеры других языков, таких как польский, румынский и чешский.
