Как указать и оформить материалы на чертеже

Материал представляет собой вещественное или композиционное сочетание, используемое в процессе производства различных изделий. Специальные символы и пометки на чертежах помогают разобраться в том, какие именно материалы применяются для создания конкретных деталей.

ГОСТ на изображение материалов на чертеже

ГОСТ 2.306–68, известный как «Графические обозначения материалов и методы их применения на чертежах», содержит исчерпывающую информацию о представлении условных символов. Утвержденный в 1971 году, этот стандарт сохраняет свою значимость даже спустя полстолетия. На сегодняшний день ГОСТ 2.306–68 продолжает действовать, и за период его использования в него было внесено четыре изменения — в 1980, 1987, 1989 и 2006 годах.

В документе представлены стандарты, которые применяются во всех отраслях промышленности и строительства.

Рисунок 1. ГОСТ 2.306-68

Материалы на чертеже по ГОСТ ЕСКД

Каждый чертеж содержит множество данных, и для предотвращения излишней нагрузки на восприятие применяется единая система условных обозначений. Это помогает сделать чертежи более ясными и удобными для чтения, позволяя быстро распознать, какие материалы отображены на рисунке.

В ГОСТах содержатся стандарты для различных материалов, таких как металл, дерево, камень, бетон, стекло, жидкости и земля. Чем более полные сведения имеются о конкретном материале, тем более верно его можно представить в условной форме. Например, металлы можно обозначать с помощью сплошной штриховки под определённым углом, или воспользоваться уникальными символами для рифлёной стали и просечно-вытяжной стали.

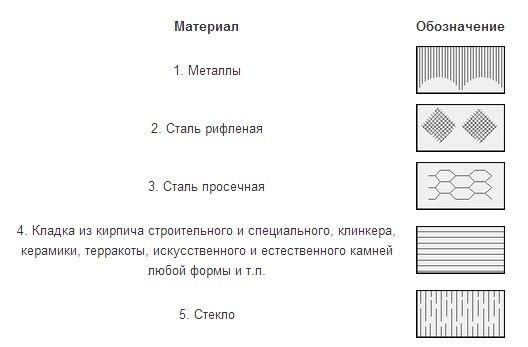

Рисунок 2. Условные обозначения для стали

Железобетон на чертеже по ГОСТу

Сегодняшние многоэтажные здания преимущественно строятся из железобетона, который используется для формирования стен, перекрытий, колонн, покрытий и конструкций с большими пролётами.

На схемах, узловых соединениях и сечениях железобетона его изображение представлено в виде штриховки, выполненной под углом 45 градусов, где чередуются сплошные и штрихпунктирные линии. В отличие от этого, бетон без арматуры обозначается другой штриховкой, состоящей из наклонных штрихпунктирных линий.

Предварительно напряженный бетон, обладающий особыми свойствами, также обозначается определенным способом. Это обозначение включает две толстые линии и одну линию, состоящую из пунктирных отрезков.

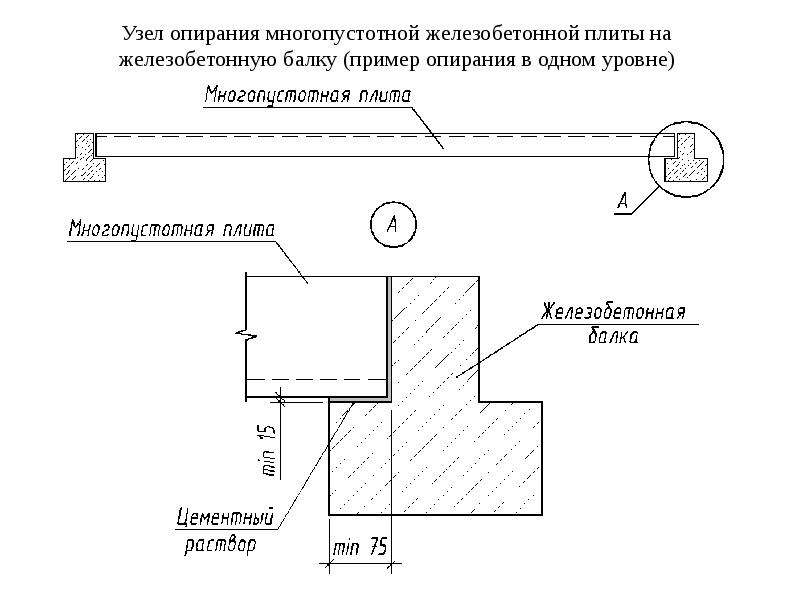

Рисунок 3. Железобетон на чертеже

Стекло на чертеже по ГОСТу

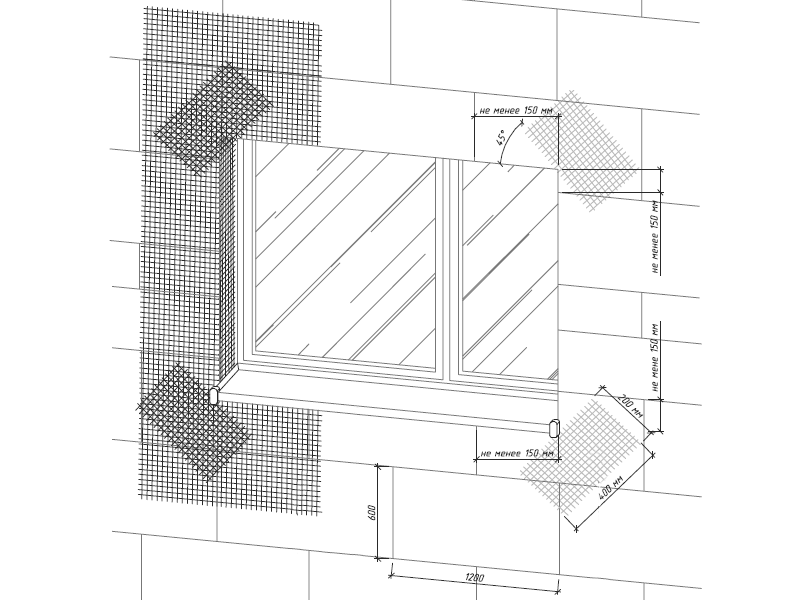

Изделия, выполненные из стекла, могут выступать как частью строительной структуры, например, в виде окна или витража, так и представлять собой независимый элемент декора. В архитектурной практике принято обозначать стекло с помощью трех наклонных линий, расположенных под углом 45 градусов, при этом центральная линия должна быть длиннее боковых. Эти обозначения находят свое применение как на фасадах зданий, так и на инженерных разрезах.

Рисунок 4. Условные обозначения для стекла

Кирпич на чертеже по ГОСТу

Небольшие сооружения, такие как офисные здания, частные резиденции и независимо стоящие торговые точки, часто строят из кирпича. Материалы, такие как кирпич и различные силикатные плитки, классифицируются с помощью двух параллельных сплошных линий.

Для отображения структуры кирпичной стены используется специальная символика кладки. На более детализированном строительном чертеже, относящемся к стадии проектирования Р, условные обозначения заменяются на конкретные элементы кладки с указанием размеров кирпичей и толщины швов.

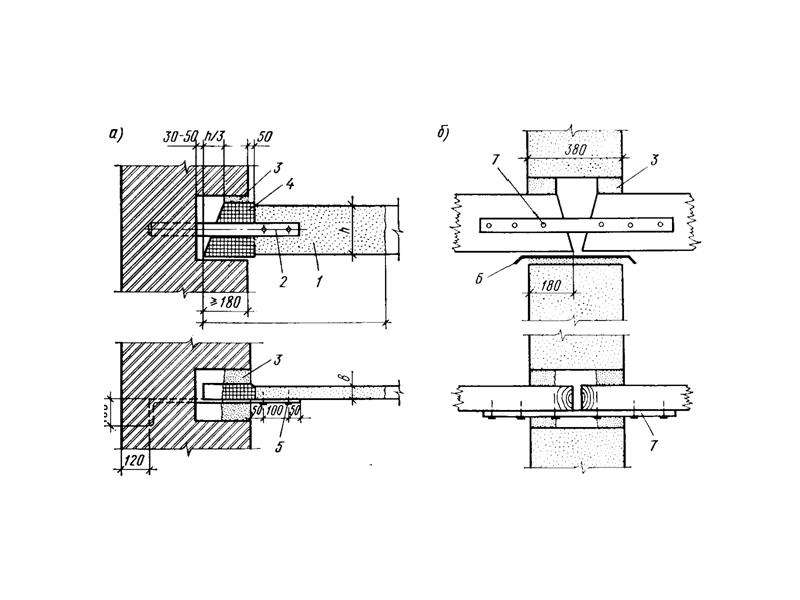

Рисунок 5. Кирпич на чертеже по ГОСТу

Дерево на чертеже по ГОСТу

Если требуется представить деревянные элементы или изделия, то условные обозначения на сборочном чертеже, в разрезах, узлах, сечениях или видах, должны отображать структуру годичных колец дерева.

Изображение древесины может быть выполнено как вдоль, так и поперек волокон. В зависимости от выбранной ориентации, становятся видимыми или кольца, характеризующие возраст дерева, или линии, пересекающие эти кольца.

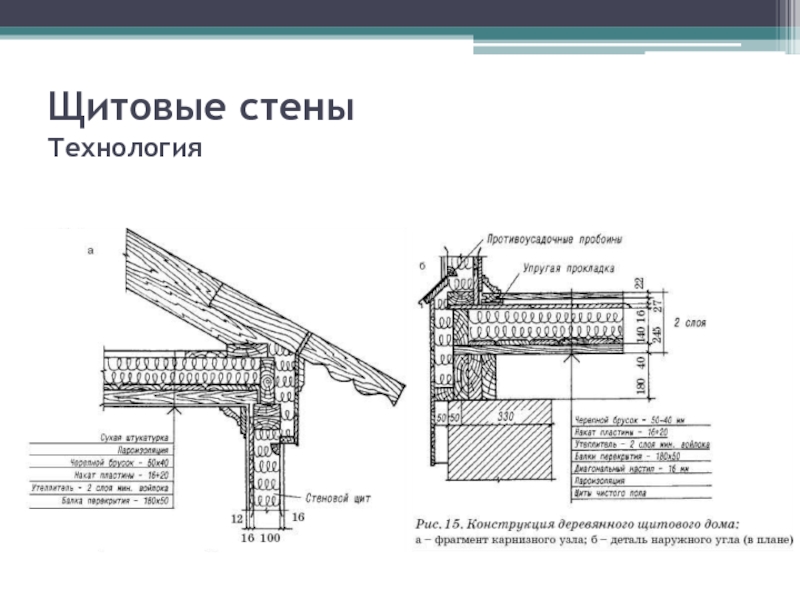

Рисунок 6. Дерево на чертеже по ГОСТу

Материалы в основной надписи по ГОСТу

В главной надписи предусмотрена специальная колонка с названием «Материал», где размещаются сведения о названии, марке и технических характеристиках используемого материала. Например, в этой графе может быть указано: "Сталь 45", согласно стандарту ГОСТ 1050-94. Информация о материале располагается ниже названия изделия.

Рисунок 7. Материалы в основной надписи

Как посчитать материалы

Множество изделий и компонентов создаются из плоских материалов, включая фанеру, сталь, композиты и разные другие виды. Процесс расчета и резки листа осуществляют на основе размеров изделий и параметров поверхности. В наше время доступно множество программных инструментов, которые помогают определить наиболее эффективное заполнение листа, учитывая нахлест и промежутки между элементами. Эти приложения самостоятельно находят оптимальные позиции, благодаря чему сокращается объем отходов материала.

Грунт на чертеже

Изучая разрез, можно определить, как расположено здание, какие у него основания и подземные элементы. На каждом чертеже обязательно обозначается уровень поверхности земной коры, что выполняется с помощью сплошной линии, вдоль которой располагаются параллельные наклонные штрихи длиной 5-7 мм. Эти штрихи группируются по три и чередуются с промежутками в 8-10 мм. Данная схема применяется для обозначения естественного грунта.

Кроме естественных грунтов, также используется искусственный грунт, который обозначается иначе. В этом случае используются наклонные штрихи размером 5-7 мм, сгруппированные по три, которые также следуют с промежутками в 8-10 мм. В промежутках между штрихами для обозначения песка применяются мелкие точки.

Как указать материал в Автокад

Системы автоматизированного проектирования значительно упрощают процесс нанесения условных обозначений на чертежах. Сначала создается сам чертеж детали или компонента, после чего на выбранные поверхности накладывают штриховку с использованием соответствующего инструмента. В меню свойств имеется возможность регулировать масштаб штриховки, изменять толщину линий, добавлять готовые шаблоны из библиотеки или разрабатывать собственные. Одна и та же штриховка может быть использована для различных плоскостей.

Работа со штриховкой удобнее, если выделить её на отдельном слое, что позволяет при необходимости быстро его отключить.

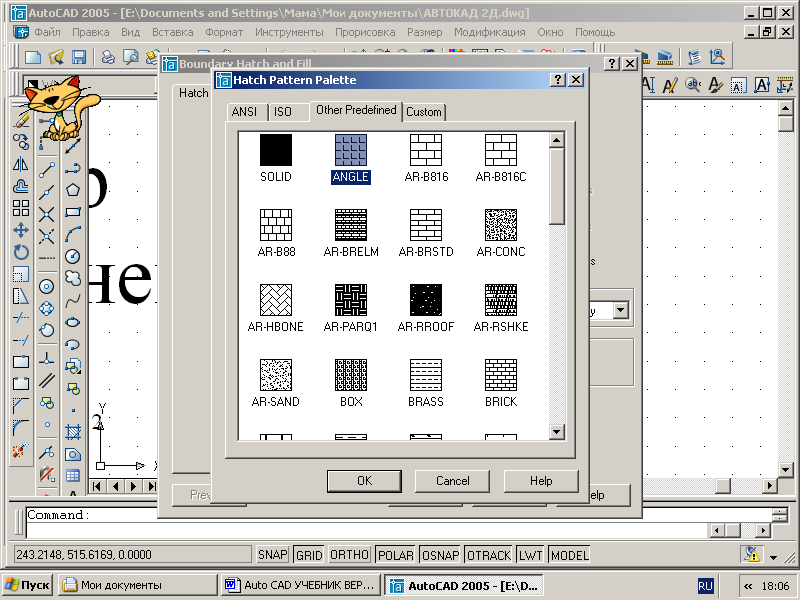

Рисунок 8. Как указывается материал в Автокад

Вопросы и ответы

Как обозначаются композиционные материалы?

Композиционные материалы, состоящие из металлических и неметаллических элементов, классифицируются как металлы.

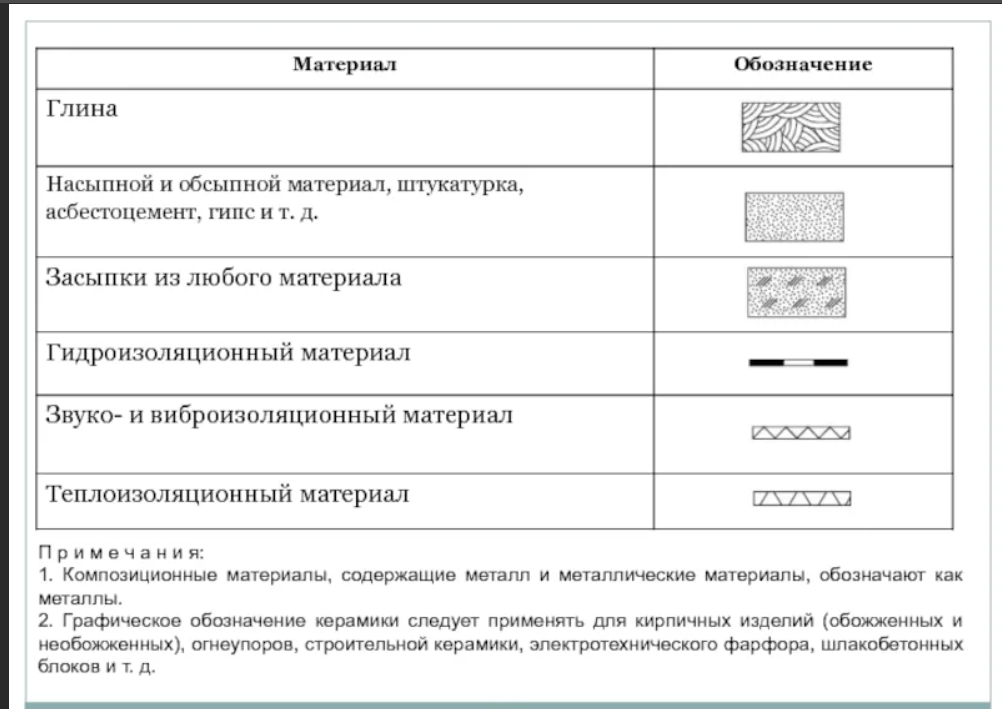

Рисунок 9. Композиционные материалы на чертеже

Можно ли заменить материал, указанный на чертеже?

Вопрос замены материалов необходимо обсуждать с профессионалами, так как каждый материал имеет свои специфические характеристики, такие как плотность, удельный вес и прочность. При переходе на другой материал могут возникнуть изменения в нагрузках и гибкости конструкции.

Как указывается гидроизоляционный материал на чертежах?

На чертежах гидроизоляционные материалы обозначаются толстой линией с переменной штриховкой. Если материал состоит из двух слоев, каждый слой обозначается своей уникальной штриховкой и слегка смещается, чтобы избежать их перекрытия.
