Формулы в диссертационной работе в соответствии со стандартами ГОСТ

Диссертации в области технических наук представляют собой сложные исследовательские работы, наполненные множеством формул, уравнений, графиков и других визуальных материалов. Оформление этих элементов строго регламентируется стандартами ГОСТа.

Основные принципы составления формул в диссертационных работах

При оформлении формул в кандидатских диссертациях следует руководствоваться соответствующими техническими и орфографическими правилами.

Если формула, используемая в тексте диссертации, имеет номер или является объемной (содержащей интегралы, дифференциалы, суммы/произведения), рекомендуется размещать её на нескольких строках. Перенос осуществляется после знаков «=» или между умножением/делением/сложением/вычитанием («х», «:», «+», «-»).

Для оптимизации пространства на странице научной работы, однотипные формулы, отделённые от основного текста, могут быть представлены в одной строке. В случае небольших и несложных выражений, они могут быть встроены в текст.

Примечание: Коэффициенты и используемые символы указываются на новой строке, начиная с слова "где", без двоеточия. Уравнения, на которые есть ссылки в тексте диссертации, должны быть пронумерованы.

Все формулы разделяются от основного текста пустой строкой сверху и снизу (интервал между строками - 1,5).

Нюансы нумерации формул в академических трудах

Для нумерации формул по порядку применяются арабские цифры, помещаемые в круглые скобки и размещаемые справа на странице без точек после окончания формулы. В случае, если номер не умещается в конце строки, допускается его размещение чуть ниже, на уровне следующей строки.

Правила нумерации для формул в рамках следующие: цифра указывается вне рамки справа от уравнения напротив его основной строки. Дробные формулы нумеруются на уровне основной горизонтальной линии.

Все формулы, используемые в тексте технических диссертаций, подлежат последовательной нумерации. Исключение составляют математические выражения, вынесенные в приложения, которые нумеруются комбинацией цифры и символа.

Для вспомогательных формул, используемых для вывода основных, применяется другой тип нумерации – это звездочки или буквы, заключенные в круглые скобки (например, (в), (а), (**), (*) и т.д.).

Что важно учитывать при нумерации формул?

• Стандарты ГОСТ 7.32-2001, ГОСТ 2.105-95 не требуют обязательной нумерации всех формул, содержащихся в диссертации. Автор может пронумеровать лишь ключевые положения, на которые есть ссылки в тексте документа.
• Дробные формулы нумеруются по центру выражения параллельно основным горизонтальным линиям.
• Несложные формулы, объединенные в одну группу, нумеруются общей арабской цифрой.
• Алфавитно-цифровая нумерация допускается для обозначения разновидностей основного математического выражения, представленного до расшифровки в тексте диссертационного исследования.
• Сквозная нумерация используется в небольших научных работах для идентификации небольших объемов основных формул или для нумерации небольшого количества формул в больших диссертациях.
• Нумерация нескольких групп математических выражений, заключенных в скобки, осуществляется так, чтобы конец скобки, находящийся в середине основной группы, указывал на порядковый номер, расположенный справа.

Организация пунктуации и формул в математической диссертации

При написании предложений в диссертации для получения ученой степени необходимо помнить, что формулы играют в них важную роль и являются полноценным компонентом. Перед и после уравнений следует соблюдать все правила пунктуации.

Обратите внимание! Использование двоеточия перед формулой применяется в двух случаях – когда есть обобщающее слово в тексте или когда перед уравнением особая структура предложения. В случае матриц и определителей знаки препинания могут быть опущены для уменьшения громоздкости.

Если обобщающее слово (например, перечисление или детализация) перед математическим выражением, то между ними ставится двоеточие для поддержания смысловой связи.

Последовательные формулы, идущие друг за другом без текстовых вставок, разделяются точкой с запятой или запятой в зависимости от контекста. В выражениях с использованием скобок пунктуация располагается внутри скобок.

Коэффициенты и другие математические символы следует выделять с использованием красной строки. При вводе формул в текстовом редакторе Microsoft Word рекомендуется использовать полуторный интервал. Первая строка пояснения начинается со слова «где» без предшествующего двоеточия.

Исключение из вышеперечисленных правил пунктуации допустимо при использовании сложных математических выражений, таких как матрицы или определители.

Оформление математических выражений согласно ГОСТ в диссертационной работе

Основные стандарты по оформлению формул, предписываемые ГОСТом, включают в себя следующие требования:

1. Пояснения к элементам уравнения (символы, числовые коэффициенты) могут быть приведены в тексте или непосредственно после формулы.

2. Перенос формулы на следующую строку допускается только с переносом знака операции и его повтором в начале следующей строки.

3. Для рукописных вариантов диссертаций формулы должны быть выполнены четким или машинописным шрифтом с рекомендуемой высотой до 2,5 мм. Смешивание рукописных и машинописных элементов в одной формуле запрещено.

4. Использование сквозной нумерации для всех формул, кроме тех, что находятся в приложении. Каждая формула должна иметь обязательную нумерацию, например, (1).

5. Ссылки на формулы должны быть помещены в круглые скобки.

6. Формулы, представленные в приложении диссертации, должны иметь отдельную нумерацию арабскими цифрами с добавлением символа, отражающего принадлежность к приложению, например, формула С.2.

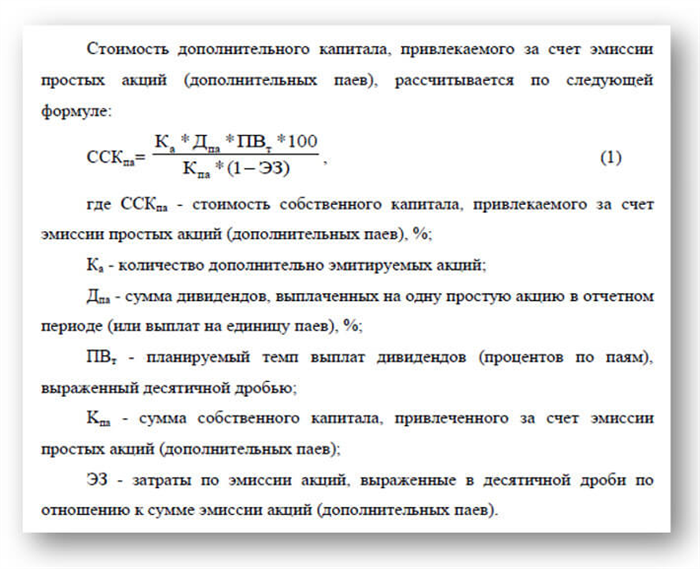

Пример оформления формулы в диссертации:

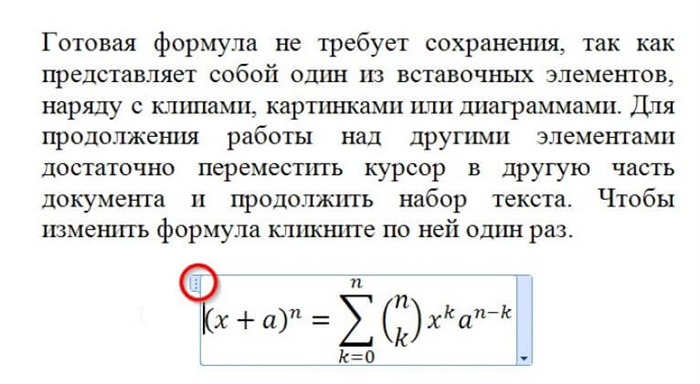

Рекомендации по оформлению уравнений и формул в Microsoft Word

В текстовом редакторе Microsoft Word 2003 можно вставлять математические формулы и уравнения без дополнительных инструментов. Однако для более современных версий Word, рекомендуется использовать Microsoft Education.

Как вставить математические выражения с помощью Microsoft Education?

1. Перейдите в меню "Вставка" и выберите "Объект".
2. В появившемся окне выберите необходимые компоненты для создания формулы или уравнения, такие как дроби, позиционирование символов, степени и т. д.
3. Каждое действие с элементами формулы осуществляется с помощью Microsoft Education, при этом символы и цифры вводятся пользователем самостоятельно.
4. Нумерация основных формул указывается в скобках справа по краю страницы для облегчения их поиска в тексте.

Ещё один способ вставки формул – через меню "Вставка" и подпункт "Символы". Здесь можно выбрать стандартные шаблоны распространенных формул или ввести их самостоятельно. Этот метод подходит для пользователей Microsoft Word 2007 и выше.

Полезные советы по форматированию формул

Чтобы избежать необходимости доработки диссертации, при создании формул стоит учитывать несколько простых рекомендаций:

1. Математические символы (например, max, exp, cos, tg, ctg, lim, lg), элементы периодической системы Д.И.Менделеева и индексы, образованные от физических величин, следует печатать светлым курсивом без выделений.

2. Греческие буквы, цифры, индексы, производные от сокращений фамилий и слов на русском или английском языке, набираются обычным шрифтом. Векторные величины следует выделять прямым шрифтом с полужирным выделением без стрелки в конце.

3. Независимые индексы одного типа разделяются запятой, а буквы, образованные из словосочетаний в сложных индексах, отделяются точкой.

4. При создании формул следует использовать только стандартные обозначения для математических и физических величин, знаков и символов.

5. Если формула не умещается на одной строке, ее можно сжать, используя "уплотненный" шрифт и соответствующие настройки в текстовом редакторе Word. Таким образом, формула поместится на одной строке.

6. Перед окончательной сдачей работы следует проверить ссылки и номера формул, чтобы они соответствовали имеющимся данным.
