Машиностроительные чертежи по ГОСТ: Основные правила выполнения сечений

Оформление машиностроительных чертежей по ГОСТ — это сложная задача. В данной статье мы рассмотрим аспекты корректного оформления сечений монтажных чертежей и чертежей других типов.

Понятие сечения на чертежах

Сечение на чертеже представляет собой изображение формы путем разреза объекта секущей плоскостью. Этот метод позволяет ясно представить то, что находится в пределах выбранной плоскости. Для получения корректного поперечного сечения выбирают секущую плоскость таким образом, чтобы она пересекала объект перпендикулярно его оси.

Разновидности сечений

При создании машиностроительных чертежей используются различные типы сечений, которые мы рассмотрим далее.

Сечения, включенные в состав разреза

Сечения, не включенные в состав разреза

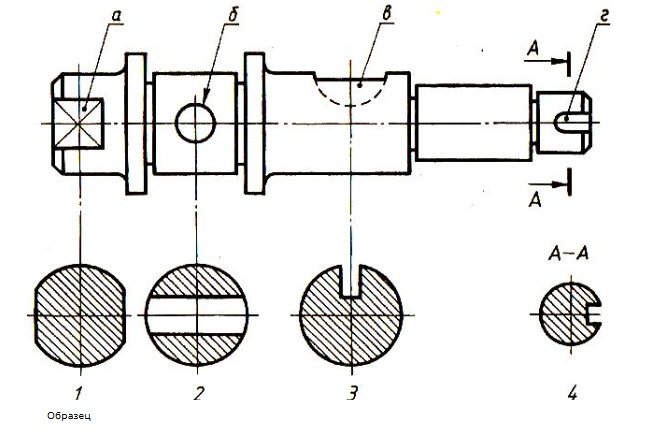

Вынесенные сечения

Одна из разновидностей сечений, которые не входят в состав разреза.

Наложенные сечения

Еще одна категория сечений, которые не являются частью разреза.

Особенности оформления чертежей в машиностроении

Для изображения следа секущей плоскости на чертеже необходимо использовать толстую разорванную линию с указательными стрелками, показывающими направление взгляда. Эти стрелки обозначаются заглавными буквами русского алфавита.

Каждое сечение должно сопровождаться меткой типа А-А.

Начальный и конечный штрихи должны быть выполнены так, чтобы они не пересекали контуры изображения.

Согласно требованиям ГОСТ и правилам инженерной графики для машиностроительных чертежей, все буквенные обозначения должны следовать алфавитному порядку без повторений и пропусков.

Относительно размеров шрифта, они должны быть больше размеров цифр размерных чисел примерно в два раза.

Буквы следует располагать параллельно основной надписи, независимо от ориентации секущей плоскости.

Симметричные сечения

Симметричные сечения в инженерной графике могут представлять особенности, когда след секущей плоскости не отображается на чертеже и сами сечения не сопровождаются специальной надписью, что является указанным на рисунках ниже.

Несимметричные сечения

Что касается несимметричных сечений, которые находятся в разрыве или являются наложенными, на чертеже должен быть изображен след секущей плоскости, хотя без буквенного обозначения.

При создании чертежа вынесенного сечения следует проводить сплошной толстой линией, в то время как контур наложенного сечения выполняется сплошной тонкой линией, не прерывающейся.

Одинаковые сечения

Для одинаковых сечений одного объекта следует обозначать линии сечения одной буквой и изображать только одно сечение. Если секущие плоскости расположены под разными углами, на чертеж не наносят знак "Повернуто".
