Оформление сборочного чертежа: Полезные советы для студентов и профессионалов

От чего зависит качество чертежа? Этот вопрос волнует многих студентов, стремящихся получить высокую оценку. Конечно, выполнение работы в соответствии со всеми правилами и стандартами важно, но это еще не все.

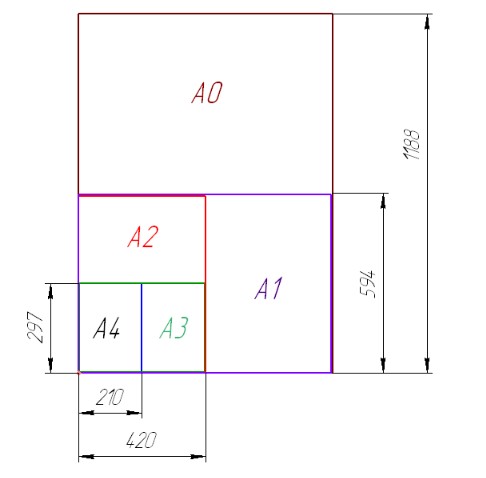

Качество бумаги играет определяющую роль. Рекомендуется использовать специальные листы для черчения с готовыми полями, что упрощает процесс заполнения.

Необходимо указать реальный размер изделия на чертеже. При работе с бумагой следует обязательно использовать масштабирование. Согласно ГОСТ, применяются различные масштабы уменьшения: 1:2, 1:2,5, 1:4, 1:5, 1:10, 1:15, а также увеличения: 2:1, 2,5:1, 4:1, 5:1, 10:1, 15:1.

При проектировании объектов больших масштабов, чем детали, применяются иные масштабы, такие как 1:1000 и т.д. Размер масштаба указывается в соответствующей графе. Напоминаем, что в любое время вы можете заказать чертеж у наших опытных специалистов.

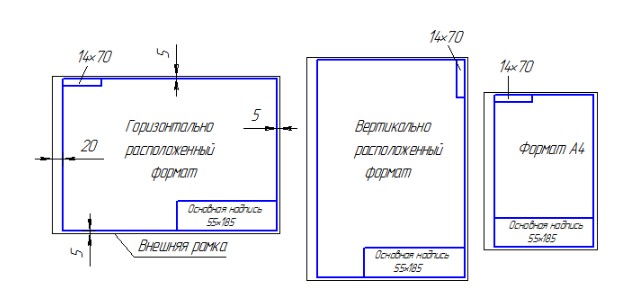

Подготовка листа сборочного чертежа с учетом всех требований

При оформлении сборочного чертежа обязательно применяется определенный шрифт. Это означает, что необходимо использовать единые буквы для всех данных о работе, с одинаковым наклоном и прочими параметрами.

Толщина линий на чертеже должна колебаться от 0,5 до 1,4 мм, в зависимости от размера и сложности изображения. Все равнозначные линии должны быть полностью идентичными.

Соблюдение всех нормативов оформления чертежей поможет вам достичь высокой оценки и успешно сдать работу. Мы надеемся, что вы усвоили, как правильно оформлять лист для чертежа, избегая ошибок.

Если вам требуется оперативная помощь с выполнением или оформлением сборочного чертежа, обращайтесь к нашим профессионалам, которые всегда готовы помочь.
