Как оформить основную надпись чертежа

Основная надпись чертежа представляет собой ключевую часть документа, в которой собраны важные данные, такие как обозначения, наименование детали или элемента, вес, масштаб, номер листа, а также фамилии и подписи разработчика, проверяющего и нормоконтролера, а также информация о внесенных изменениях.

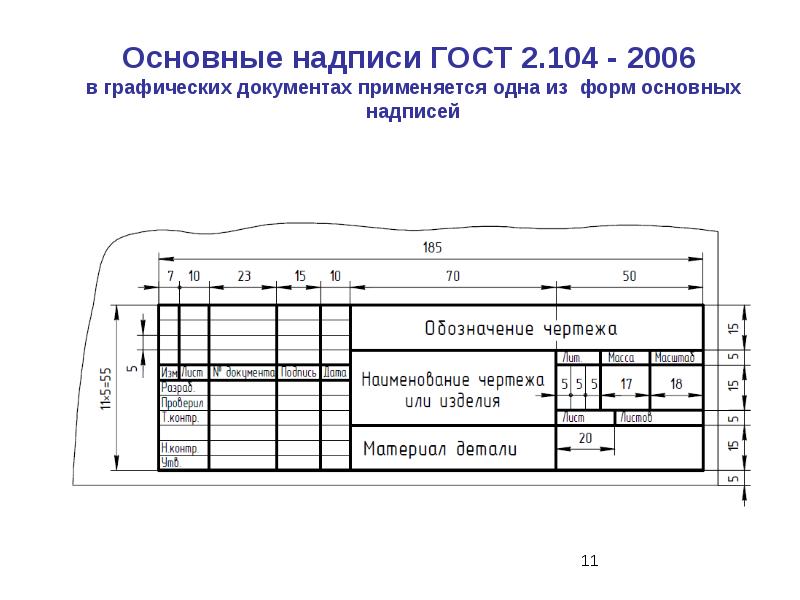

Основная надпись на чертеже по ГОСТу

Отсутствие основной надписи делает чертеж неполным. В разговорной речи эту часть документа часто называют "штампом". Основная надпись должна присутствовать на каждом чертеже, независимо от его формата (от А4 до А0). Правила её оформления и заполнения регламентированы в ГОСТ 2.104-2006, который носит название «Основные надписи».

Этот стандарт:

• применяется к конструкторским и строительным чертежам;
• предусматривает как электронное, так и физическое оформление подписи.

Основные требования к данному стандарту:

• форма основной надписи строго определена и не подлежит изменению;
• её расположение также строго регламентировано: для формата А4 - в нижней части листа; для А4 в горизонтальном положении - вдоль длинной стороны у правого края; для более крупных форматов - по короткой стороне в правом нижнем углу.

Основная надпись содержит критически важную информацию, которая обеспечивает идентификацию документа и правильное его размещение в составе тома. Электронная версия надписи должна полностью соответствовать её бумажной копии, и все внесенные изменения должны быть отражены в обеих версиях.

Стандарты размеров основной надписи

Первоначально возникает вопрос о размере основной надписи, используемой на различных форматах. Длина штампа неизменно составляет 185 мм, в то время как высота может варьироваться.

Основные типы штампов:

• По умолчанию применяется стандартная надпись с размерами 185 на 55 мм, которая размещается в правом нижнем углу. Дополнительные поля заполняются в левой части документа и в верхнем левом углу.
• Для титульных и первых страниц используется уменьшенная версия штампа, высота которого составляет 40 мм. Дополнительные поля размещаются вдоль левой стороны страницы.
• В случае текстовых материалов и чертежей схем применяют укороченный вариант основной надписи с размерами 185 на 55 мм.

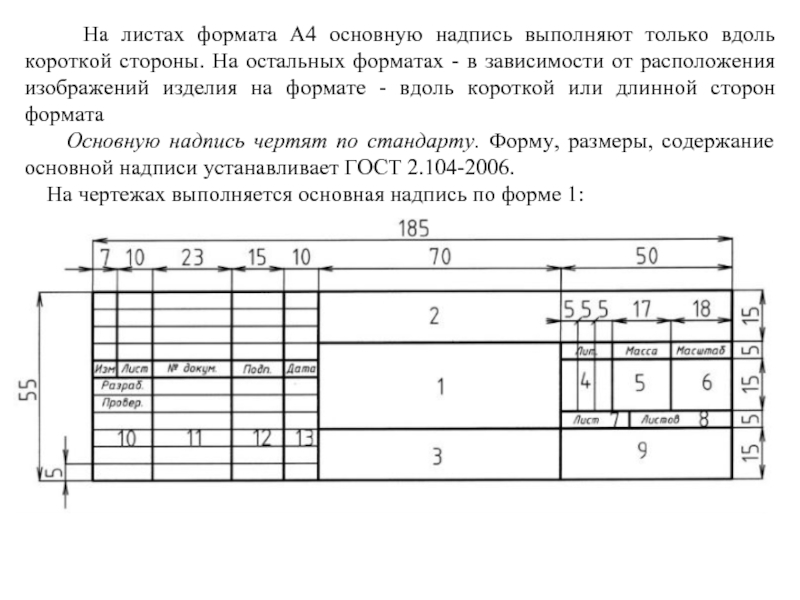

Реквизиты и атрибуты основной надписи

Для правильного заполнения граф основной надписи важно соблюдать установленный порядок. Информацию следует вносить в специально предназначенные для этого ячейки.

Согласно требованиям ГОСТа, атрибут представляет собой составную часть реквизита, в то время как реквизит является элементом, отражающим информацию о документе и изделии. Реквизит включает в себя несколько атрибутов.

К ключевым реквизитам и атрибутам относятся:

• Наименование изделия и документа, которые указываются в первой графе.
• Обозначение и код документа, заполняемые во второй графе.
• Обозначение материала, которое размещают в третьей графе.
• Масса и масштаб, отмеченные в пятой и шестой графах, соответственно.
• Порядковый номер и общее количество листов, которые указываются в седьмой и восьмой графах, соответственно.
• Наименование и код организации, занесенные в девятую графу, а в учебных проектах здесь указывают образовательное учреждение.
• Информация о подписании документа представлена в графах с десятой по тринадцатую.
• Изменения, касающиеся документа (номер, дата, подпись), фиксируются в графах с четырнадцатой по восемнадцатую.
• Сведения о приемке оригинала в техническую документацию и его инвентарный номер размещаются в графах двадцатой и двадцать первой.
• Информация о приеме дубликата указывается в графах с двадцать третьей по двадцать пятую, а литеру записывают в двадцать седьмую графу.

На титульной странице документа графы с тридцать шестой по тридцать девятую предназначены для указания данных о визировании оригинала или подлинника.

Создание основной надписи на чертежах с помощью специализированных программ

Для правильного заполнения граф основной надписи важно соблюдать установленный порядок. Информацию следует вносить в специально предназначенные для этого ячейки.

Согласно требованиям ГОСТа, атрибут представляет собой составную часть реквизита, в то время как реквизит является элементом, отражающим информацию о документе и изделии. Реквизит включает в себя несколько атрибутов.

К ключевым реквизитам и атрибутам относятся:

• Наименование изделия и документа, которые указываются в первой графе.
• Обозначение и код документа, заполняемые во второй графе.
• Обозначение материала, которое размещают в третьей графе.

В графических редакторах, таких как AutoCAD, Компас, Revit и ArchiCAD, можно легко заполнить основную надпись для чертежей. Для текстовых документов основную надпись можно создать в Microsoft Word один раз, а затем использовать и изменять её для последующих проектов. В Word можно настроить колонтитулы так, чтобы применить форму как к одному листу, так и ко всем страницам документа, а также редактировать содержание и текст штампа. Кроме того, готовые шаблоны для Word можно найти и скачать из Интернета.

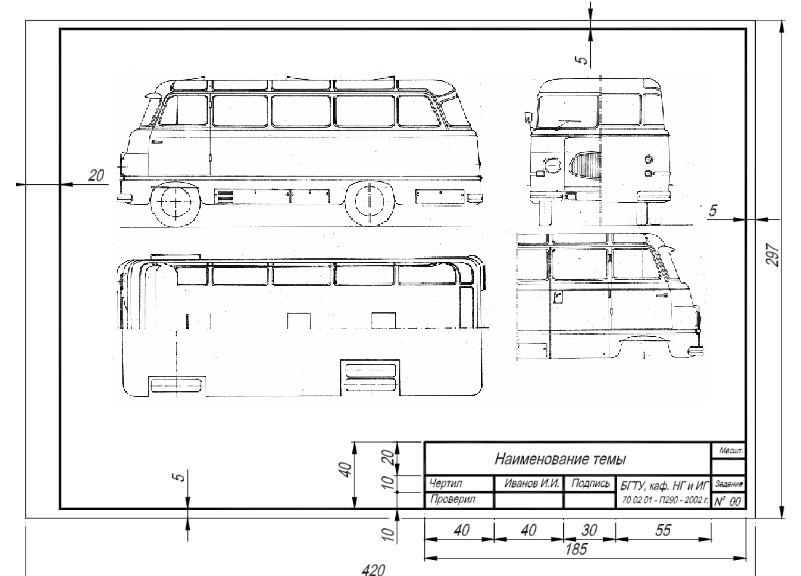

Основная надпись на чертеже формата А3

Работу по размещению основной надписи начинают лишь после завершения рисования рамки. Формат А3 имеет габариты 297 на 420 мм, и в документации такие листы обычно располагаются в горизонтальном положении. Следовательно, основную надпись следует размещать в нижнем правом углу, рядом с внутренней рамкой чертежа. Такая организация позволяет оставить достаточно пространства для размещения необходимых схем и чертежей, например, для сборочного чертежа или схем производственного оборудования. Кроме того, на чертежах указывают спецификацию, которая представлена в виде таблиц, где строки заполняются наименованиями рабочего оборудования или материалов. Лист с этой спецификацией также должен содержать основную надпись.

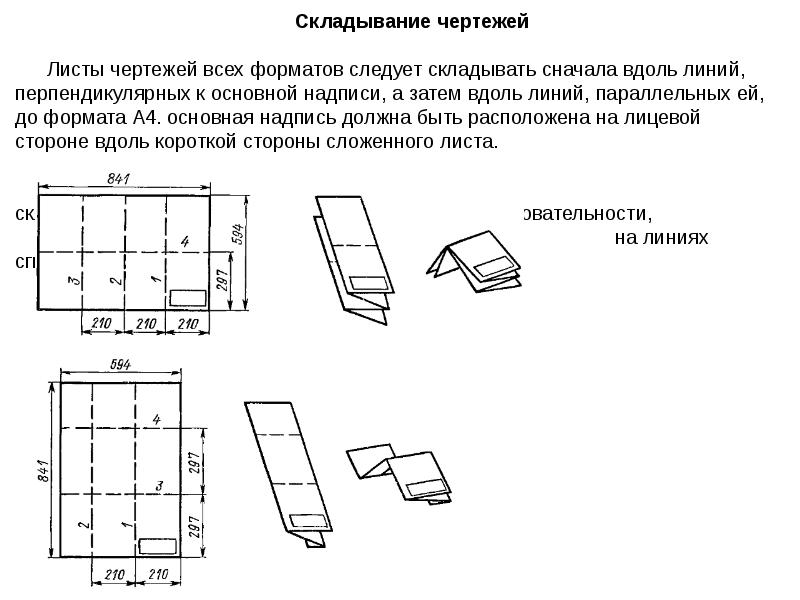

Фальцовка чертежей с учетом расположения основной надписи

Основная надпись является ключевым элементом чертежа, поэтому её видимость при фальцовке должна быть сохранена. Листы формата А4 не подлежат фальцовке, тогда как другие форматы должны быть сложены таким образом, чтобы обеспечить удобное использование. Обычно чертеж складывают вдоль линии основной надписи и затем сворачивают в гармошку, подгибая верхнюю часть листа так, чтобы в сложенном состоянии он соответствовал размеру А4.

Вопросы и ответы

Если применяется техника двусторонней печати, как именно следует размещать основную надпись?

При выполнении двухстороннего копирования и печати нечетных страниц, основную надпись размещают в правом нижнем углу листа, а на четных страницах — в левом нижнем углу.

Какие элементы оформления характерны исключительно для электронных документов?

Дополнительные коды для видов документа и видов ЭСИ предназначены исключительно для электронных файлов.

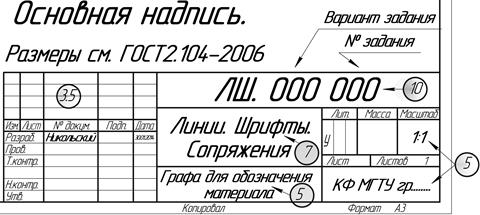

Каким шрифтом заполняется основная надпись?

Для оформления основной надписи следует использовать чертёжные шрифты типа А или Б, так же, как и для самих чертежей. При указании ключевых реквизитов применяется шрифт высотой 3,5 мм. Заголовок оформляют шрифтом размером 5 или 7 мм.
