Как использовать основные линии чертежа

Основные линии на чертеже играют ключевую роль в передаче главной информации. Независимо от того, что именно изображено — будь то деталь автомобиля, конструкция самолета, соединение строительных элементов или элемент одежды, применяются единые стандарты.

Стандарты линий на чертеже по ГОСТ 2.303-68

Проектировщики из различных областей используют стандартизированные правила, изложенные в ГОСТ 2.303-68. Этот межгосударственный стандарт определяет основные требования к типам линий, их видам (сплошные, толстые, тонкие, волнистые и прочие), а также дает рекомендации по выполнению контуров и рамок чертежей, а также размеру и толщине линий.

В документе представлены следующие данные:

• 11 пунктов требований к оформлению чертежей;
• Таблица с различными типами линий и их графическими примерами;
• Таблица, в которой указаны минимальная толщина линий и минимальные расстояния между ними в зависимости от формата (А1, А2, А3, А4);
• 10 чертежей с примерами применения линий.

Этот стандарт был внедрен еще в 1971 году и продолжает действовать по сей день, с изменениями, внесенными в 1980, 1989 и 2006 годах в отдельные его пункты.

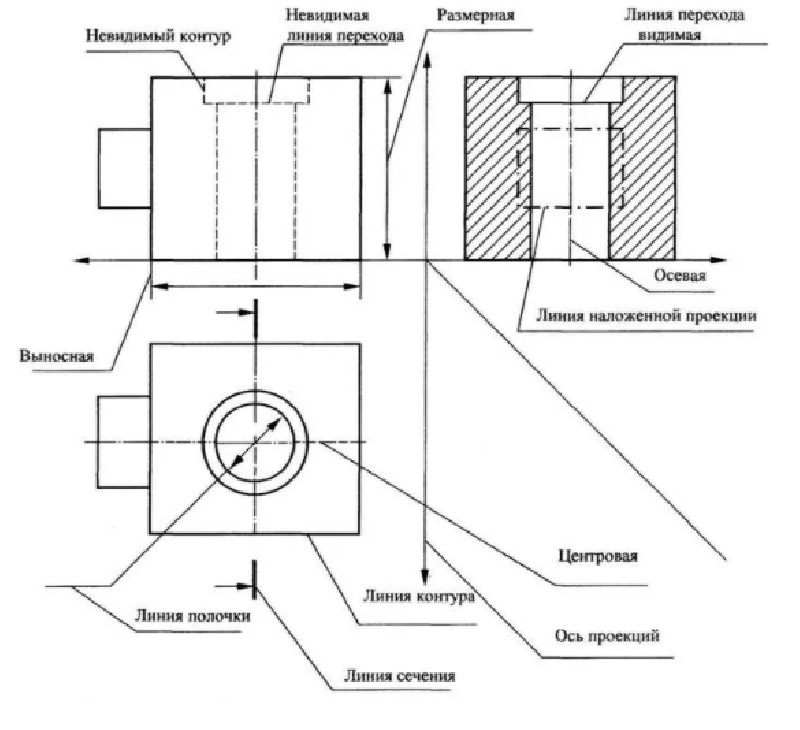

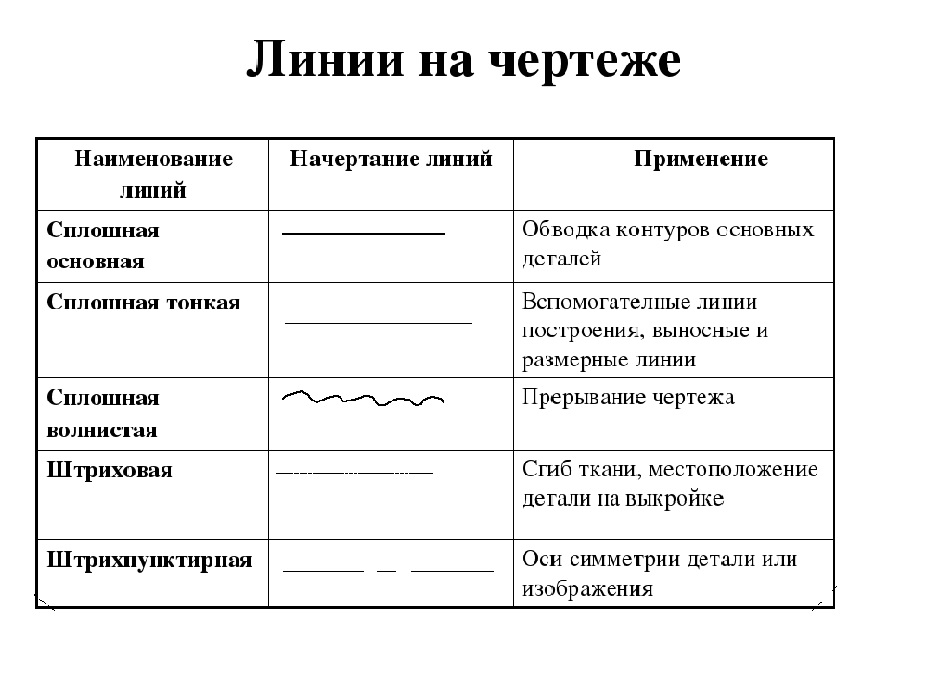

Ключевые типы линий для корректного оформления чертежей

Типы линий играют ключевую роль во всех элементах чертежа, включая внутреннюю и наружную рамки, основные надписи и другие детали. Выбор типа линии определяется назначением элемента и его местоположением. В чертежах сечения также обозначаются определёнными типами линий.

Например:

• Внутренние рамки обозначаются сплошной толстой линией;
• Основные надписи оформляются сплошной тонкой линией;
• Невидимые контуры изображаются штриховой линией;
• Для осевых и центровых линий, а также линий сечения используется штрихпунктирная линия;
• Сплошная волнистая линия применяется для обозначения линий обрыва;
• Разомкнутая линия указывает на расположение разрезов и сечений на чертежах.

В чертежах можно встретить шесть основных типов линий. Наиболее распространёнными являются «сплошная тонкая» и «сплошная толстая». Толстыми сплошными линиями обозначаются видимые контуры и переходные линии, в то время как тонкие линии используются для штриховок, выносок, контуров наложенных сечений, надписей, границ деталей, следов плоскостей и ключевых точек. На штампах также применяются основные сплошные толстые линии.

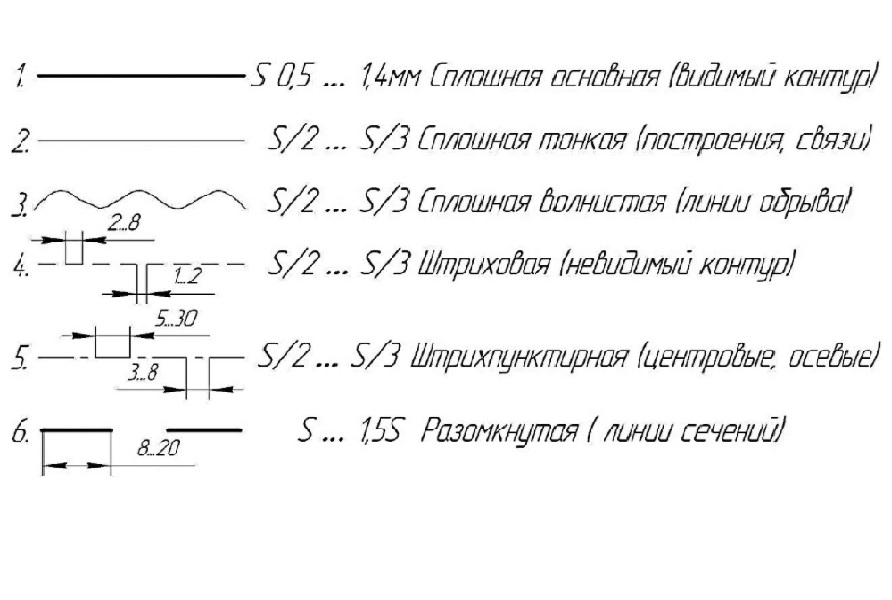

Толщина линий

Каждый тип линии характеризуется своей собственно определённой толщиной. В эпоху ручной графики, когда стандартные правила оформления изображений только формировались, сложно было использовать разнообразные градации толщины линий. Поэтому фактически существует лишь три основных варианта толщины линий:

• Основная толщина, обозначаемая как S, представляет собой сплошную толстую линию, которая используется наиболее часто для отображения видимых частей деталей или элементов.
• Толщина S/3 или S/2 — это треть или половина толщины основной линии. Она применяется для создания штриховых, тонких, осевых и волнистых линий, которые добавляют дополнительную информацию к чертежу.
• Толщина 1,5 S используется для разомкнутых линий. Если эта линия выполнена недостаточно толстым, её можно ошибочно принять за основную линию.

Пересечение линий

Пересечение линий на чертежах разрешено, при этом необходимо следовать установленным стандартам. Выносные линии могут пересекаться между собой. В то же время, рекомендуется избегать пересечений между размерными и выносными линиями, а также не допускать пересечения размерных линий. Центральная ось симметрии может пересекаться с любыми линиями, так как она тонкая и не загружает чертеж.

Размерные линии

Для точного отображения размеров элементов, не закрывая при этом основные данные чертежа, используют размерные линии. Эти линии размещаются под чертежом или по его бокам, как указано в ГОСТ 2.307-2011, который регламентирует требования к начертанию в единой системе конструкторской документации (ЕСКД).

Существует несколько типов размерных линий:

• Габаритные размеры показывают максимальные длины и размеры.
• Присоединительные и установочные размеры необходимы для правильного монтажа деталей и указываются на строительных чертежах.
• Справочные размеры предоставляют дополнительную информацию для упрощения интерпретации чертежа.

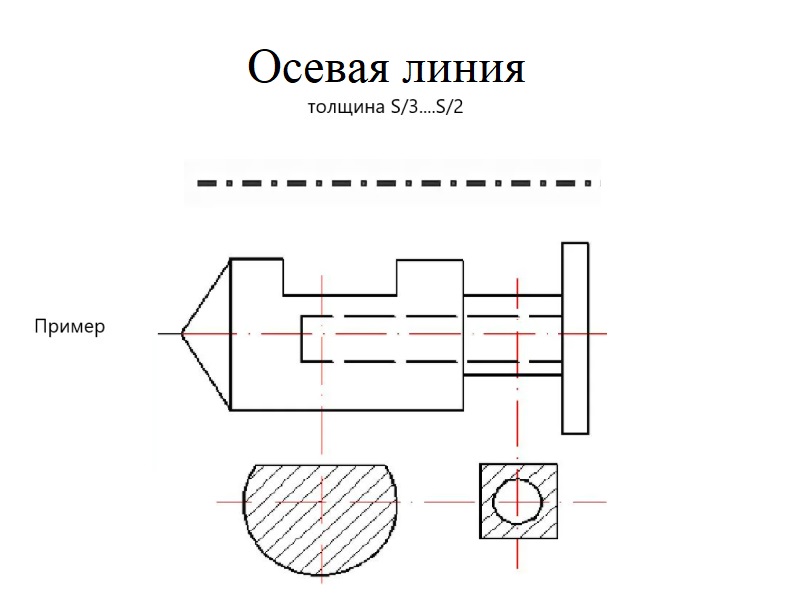

Осевые линии

При создании чертежа первыми проводятся осевые линии, которые имеют толщину от одной трети до половины от толщины основной толстенной линии. Осевые линии обозначаются штрих-пунктиром, где длина штриха варьируется от 5 до 30 миллиметров, а длина пунктира составляет от 3 до 5 миллиметров. Такой тип линии используется для обозначения осей симметрии.

В программе Автокад, чтобы создать осевую линию, необходимо сначала нарисовать линию. Затем, в верхнем меню инструментов, следует выбрать опцию «Тип линии», после чего в появившемся списке выбрать «Осевая линия». Если требуемый тип линии отсутствует, следует выбрать «Добавить другой тип» и загрузить необходимый шаблон из доступных вариантов.

Штриховые и штрихпунктирные линии

На чертежах штриховые линии представляют собой линии невидимого контура и переходные линии. Длина каждого штриха варьируется от 2 до 8 миллиметров, с интервалами между штрихами от 1 до 2 миллиметров, и все штрихи должны быть одинаковой длины.

Центровые и осевые линии изображаются с помощью штрихпунктирных линий, где штрих (длиной от 5 до 30 миллиметров) чередуется с пунктиром (длиной от 3 до 5 миллиметров). Длина штрихов определяется размером и форматом изображения.

Следует помнить, что штрихпунктирные линии должны пересекаться штрихами и заканчиваться также штрихами.

Пунктирные линии

В стандартах не указано понятие «пунктирная линия» и не определено её обозначение. Вместо этого, для подобных целей используется штрихпунктирная линия, чья ширина варьируется от одной трети до двух третей ширины основной линии, а цвет выбирается в зависимости от функции линии.

Линии сгиба

Для отображения линии сгиба следует использовать тонкую штрихпунктирную линию с двумя точками. Она имеет ширину от одной трети до половины основной линии и состоит из чередующихся штрихов и двух точек. Длина штрихов варьируется от 5 до 30 миллиметров, в то время как расстояние между точками составляет от 4 до 6 миллиметров. Эта линия также применима для обозначения совпадения развертки с видом.

Линии обрыва

В случаях, когда требуется изобразить длинный элемент или деталь, применяют линию обрыва для условного пропуска части элементов, которые уже обозначены на чертеже. Линия обрыва изображается сплошной волнистой линией, толщина которой варьируется от одной трети до половины основной линии. Длинные линии обрыва, например, на лестничных маршах, представляют собой сплошную тонкую ломаную линию.

Также волнистая линия служит для разграничения видов и разрезов. Для улучшения читаемости чертежа используется красная линия, когда это предусмотрено соответствующей цветовой индикацией.

Невидимые линии

Вспомогательные линии являются важным инструментом для точного интерпретирования чертежей и реализации необходимых действий. Если определенная деталь, такая как сквозное отверстие, не попала в сечение или вид, её можно изобразить с помощью штриховой линии, которая называется линией невидимого контура. Кроме того, штриховая линия применяется для отображения скрытых линий перехода, которые недоступны для прямого наблюдения.

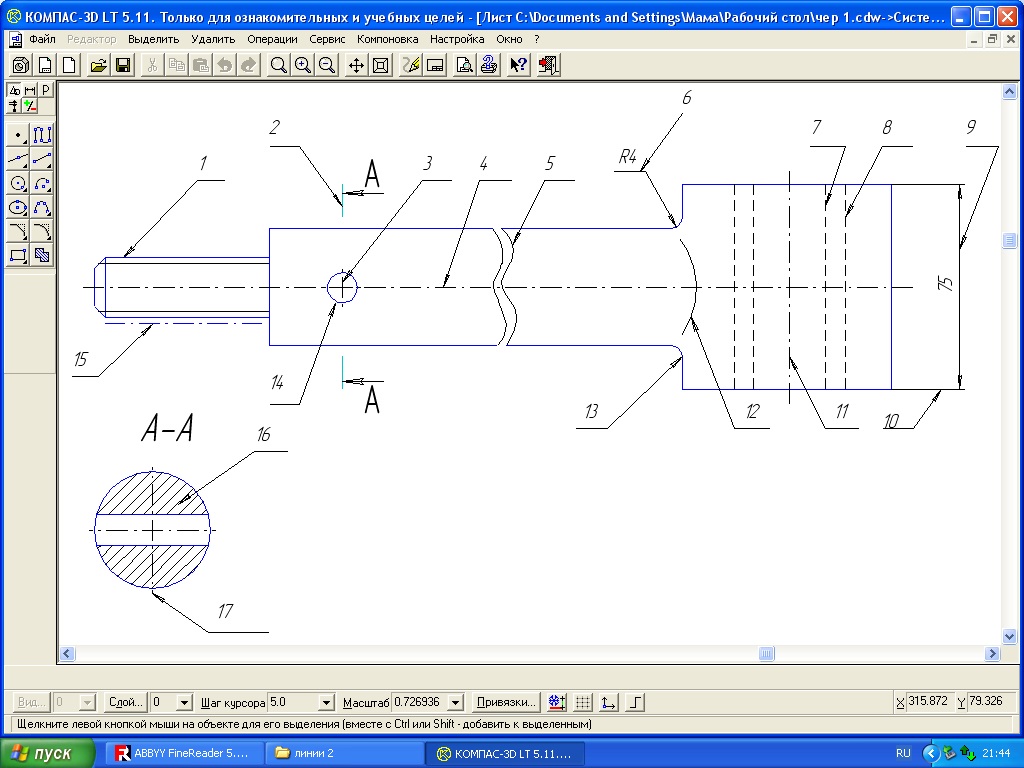

Невидимые линии в Компасе

Программное обеспечение Компас предоставляет возможность автоматизировать процесс черчения, заменяя традиционное ручное рисование на цифровое моделирование. В меню «Параметры» (которое находится в главном текстовом меню «Настройка») можно настроить все свойства линий, такие как цвет, тип и толщину. Для этого выберите пункт «Система», затем перейдите в «Графический редактор» и выберите «Системные линии». Линии на одном слое можно включать или отключать, делая их видимыми или невидимыми на чертеже, что особенно полезно при выполнении новых построений.

Кроме Компаса, существуют и другие программные решения, такие как Solidworks, которые также можно использовать для создания чертежей и моделей.

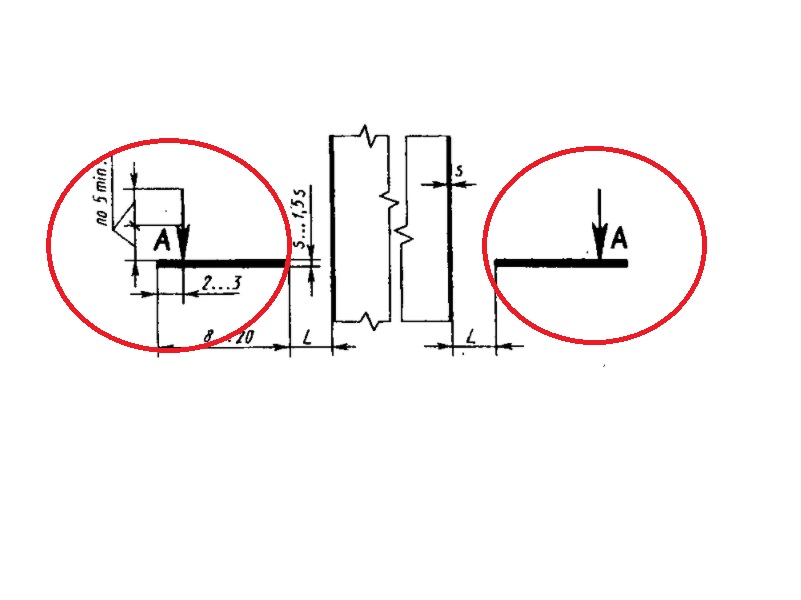

Линии разреза

При создании разреза на строительном чертеже применяются различные виды линий, при этом разомкнутая линия используется для указания места, где происходит условное разрезание. Эти разрезные линии должны быть проведены через ключевые точки, где информация об элементе или объекте будет наиболее детализированной.

Все параметры изображения и конструктивные характеристики (включая размеры отверстий, места соединений, схемы расположения компонентов) должны соответствовать установленным стандартам.

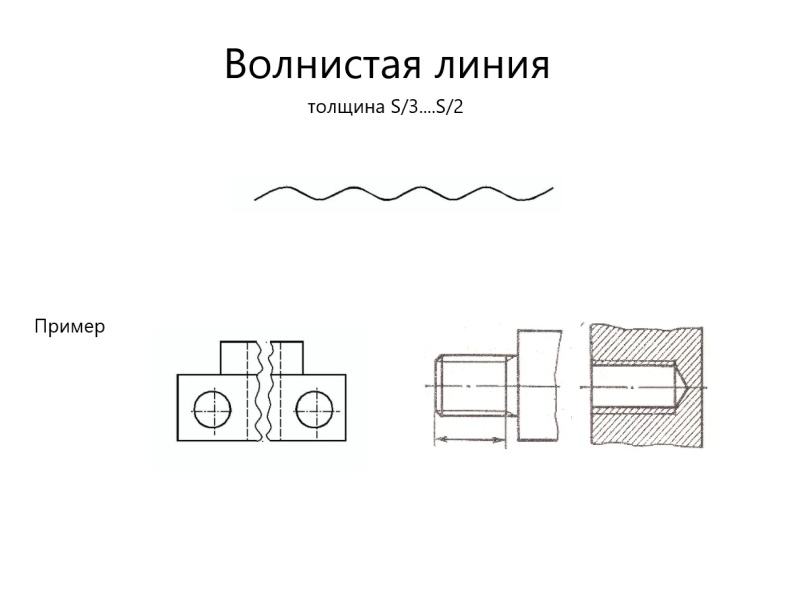

Волнистые линии

Сплошная волнистая линия на чертеже обозначает линию обрыва, а также разделяет вид и разрез. Все линии следует наносить на чертеж сразу, следуя их условному обозначению. Независимо от числа листов в проекте, условные обозначения должны применяться последовательно.

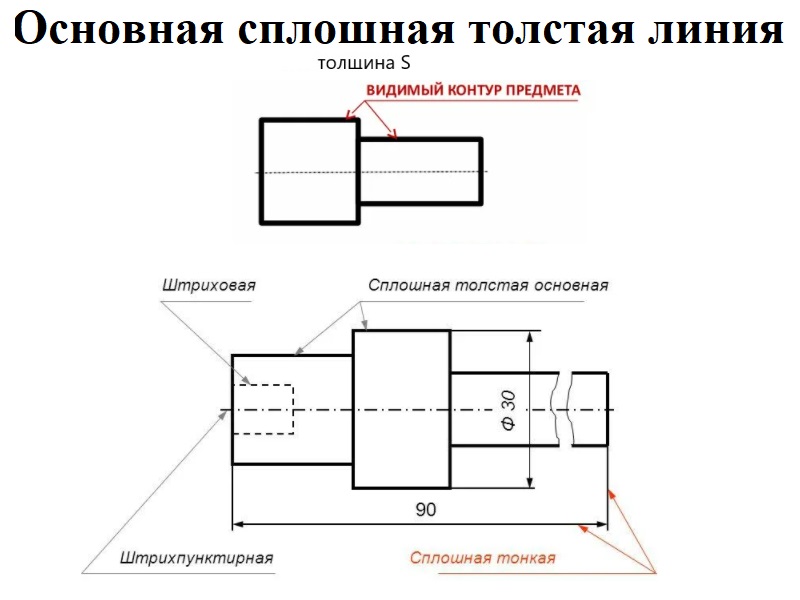

Сплошные линии

В чертежах существуют четыре основных типа сплошных линий: толстая, тонкая, тонкая с изломами и волнистая. Толщина толстой линии обозначается как S, в то время как тонкие линии составляют от одной трети до половины этой толщины. Сплошные линии должны быть проведены без прерываний от одной точки до другой, тогда как линии с изломами используются для обозначения обрывов на длинных линиях.

Линии разрыва

Линии разрыва или обрыва применяются, чтобы упростить чертежи без потери их информативности. При этом следует следить, чтобы размерные линии оставались непрерывными.

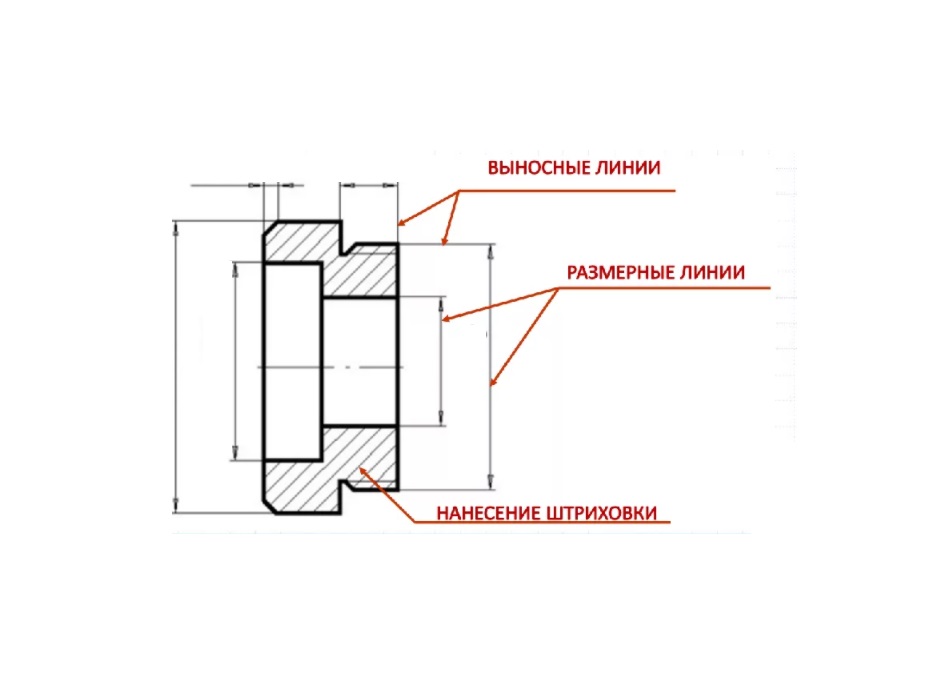

Выносные линии

Для обеспечения четкости и удобства восприятия чертежей применяются выносные и размерные линии. ГОСТ 2.307–2011 содержит подробные указания по нанесению таких линий, включая выбор шрифта и методы оформления пересекающихся линий.

Общее количество размеров на чертеже должно быть оптимальным — достаточно, чтобы передать всю необходимую информацию, но при этом минимальным. Справочные размеры обозначаются звездочкой - *.

Обычно на замкнутой размерной цепочке указывается один из размеров, который обозначается цифрой. Кроме того, на сборочных чертежах указываются размеры положения деталей и их габариты.

Линии резьбы

Резьбовые соединения и резьба сами по себе имеют специфические обозначения на технических чертежах. Эти условные обозначения предоставляют полное представление о соединении, включая такие детали, как сбег, недовод и недорез. Чертеж резьбы выполняется в соответствии с ГОСТ 13536-68. Винтовое соединение обеспечивает возможность многократного соединения и разъединения компонентов. Наружная резьба на стержне обозначается сплошными основными линиями, указывающими наружный диаметр, и тонкими линиями для внутреннего диаметра. Когда требуется изобразить проекцию стержня с резьбой на окружность, его контур отображается сплошной толстой основной линией, а внутренний контур изображается дугой окружности, проведенной тонкой линией и охватывающей примерно три четверти окружности. Разрыв дуги может находиться в любом месте, однако её концы не должны располагаться на осях.

Вопросы и ответы

Как обозначается место склеивания, а также изгиба и перегиба?

Условный знак склеивания представляет собой утолщенную сплошную линию, на выноске которой изображена буква «К». Положение этого знака определяется в зависимости от того, где расположена ограничивающая контурная линия. Линии сгиба на развертке обозначаются штрихпунктиром, состоящим из двух точек.

В каких случаях используются прерывистые линии и каков отступ между ними?

В чертежах применяются два типа прерывистых линий: штриховая, где штрихи идут последовательно с интервалом в 1-2 мм, и штрихпунктирная, в которой длинные штрихи чередуются с короткими. Эти линии предназначены для обозначения скрытых элементов, частей, не видимых в сечении, или осей. При ручном черчении сначала выполняется разметка с помощью легких линий, которые едва заметны.

Как изображаются разрывные линии и участки разъема на чертежах?

Если требуется показать разрыв или разделение детали и формы, это изображается отрезком или ломаной штрихпунктирной линией. В чертеже может быть несколько таких мест, и направление разрыва указывается сплошной основной линией с стрелками, перпендикулярными линии разрыва.
