Оформление разрезов по ЕСКД: Принципы для точности чертежей

Основы проектирования чертежей в соответствии с ЕСКД: суть разрезов и их разнообразие

Разрез – это изображение объекта, полученное путем воображаемого среза одной или нескольких его плоскостей.

Разделение объекта на части позволяет ясно увидеть структуру в секущей плоскости и за её пределами.

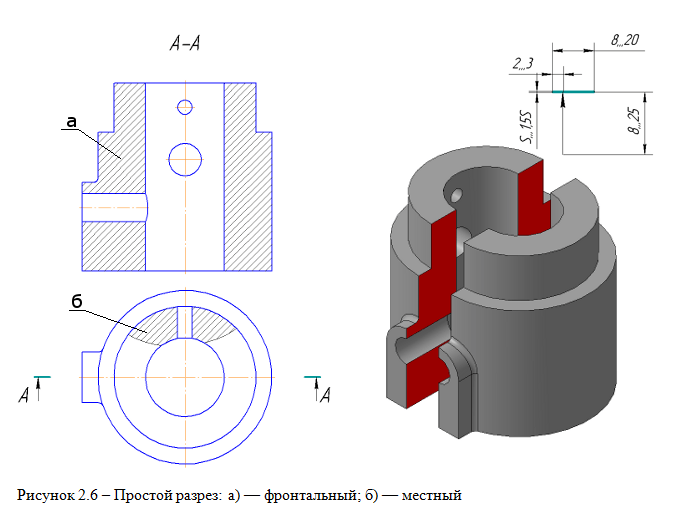

Простые варианты разрезов

Простые разрезы (с одной секущей плоскостью) могут быть:

• горизонтальные;
• вертикальные;
• наклонные.

Вертикальные разрезы также бывают следующих типов:

• фронтальные;
• профильные.

Сложные варианты разрезов

Сложные разрезы (с несколькими секущими плоскостями) могут быть ступенчатыми или ломаными. Ступенчатые разрезы, в свою очередь, подразделяются на:

• фронтальные;
• горизонтальные.

Основные правила оформления секущих плоскостей по стандартам ЕСКД

При установке секущей плоскости её положение необходимо отмечать с использованием широкой прерывистой линии (1,5 s, где s - это толщина основной линии).

Длина каждой прерывистой линии должна составлять от 8 до 20 мм. Направление взгляда на чертеж следует указывать стрелками, которые должны быть расположены перпендикулярно к прерывистым линиям, на расстоянии 2-3 мм от их наружных краев.

Наименование секущей плоскости следует писать прописными буквами кириллицей. Буквы следует размещать параллельно горизонтальным линиям основной подписи, игнорируя направление стрелок.

Если секущая плоскость совпадает с плоскостью симметрии в случае простого разреза, секущую плоскость не следует изображать на проекции, связанной с основным изображением, и разрез не нужно подписывать.

Основные требования к оформлению чертежей: как правильно выполнять разрезы?
Горизонтальный, профильный или фронтальный разрез можно осуществлять на том же изображении, где находится соответствующий основной вид.

Соединение части разреза с частью основного вида допускается только при использовании линии с изломом или сплошной волнистой линии, которая не пересекается с другими линиями на чертеже.

Различные методы соединения

Если требуется соединить половину основного вида с половиной разреза, симметричных фигур, используйте ось симметрии в качестве разделяющей линии.

Не стоит соединять половину вида с половиной разреза, если какая-либо из линий изображения совпадает с осевой. В таких случаях соединяйте большую часть вида с меньшей частью разреза или наоборот.

Разделение разреза можно выполнить с использованием тонкой штрихпунктирной линии, совпадающей со следом плоскости симметрии не всего объекта, а его частей, если они являются телом вращения.

При соединении половины вида с половиной разреза следует располагать разрез слева от вертикальной оси и под горизонтальной.

Местный разрез должен быть обозначен сплошной волнистой линией и не должен совпадать с другими линиями изображения.

Ломаный разрез

При выполнении ломаного разреза секущая плоскость условно вращается до того момента, пока не будет выровнена в одной плоскости. Направление вращения не обязательно совпадает с направлением взгляда.

Если случится, что выровненные плоскости становятся параллельны какой-либо из основных плоскостей проекций, ломаный разрез можно разместить в месте соответствующего вида.

Теперь вы знаете, как правильно оформлять чертежи форматов А0, А1, А2, А3 и другие. Дополнительные требования к оформлению разрезов на чертежах можно изучить в методических рекомендациях ЕСКД и ГОСТ.
