Как правильно оформить отверстия на чертеже

Отверстие представляет собой пустотное пространство внутри предмета, обладающее определенными геометрическими характеристиками. При создании чертежей необходимо указать все параметры отверстий. Обычно отверстиями называют полости цилиндрической формы, однако это понятие также охватывает отверстия квадратных, прямоугольных и других форматов.

Обозначение отверстий на чертеже в соответствии с ГОСТ

Чертежи, включая изображение отверстий в различных конструкциях и деталях, оформляются согласно единой системе конструкторской документации (ЕСКД). Эта система включает ГОСТ 2.318-81, который регулирует правила упрощенного отображения размеров отверстий. Документ содержит точные указания по обозначению отверстий на чертежах, а также описывает ограничения, касающиеся упрощенного представления. В нем представлены типы отверстий, включая отверстия с зенковкой, с указанием групп характеристик, таких как диаметр, глубина и центральный угол, а также примеры упрощенного нанесения размеров.

Упрощенное представление размеров отверстий разрешается в следующих случаях:

• Диаметр отверстия составляет менее двух миллиметров;
• Отверстия не показаны в разрезе вдоль оси;
• Нанесение размеров ухудшает читаемость чертежа.

Справочные обозначения размеров можно найти в соответствующей таблице ГОСТ.

ГОСТ, принятый в 1982 году, остается в силе и был изменен только один раз в 1987 году.

Резьбовое отверстие на чертеже

Резьбовым отверстием принято называть крепежное соединение, выполненное в виде нарезанной резьбы. В соответствии с ГОСТ 2.311-68 «Изображение резьбы» установлены определённые правила для отображения и обозначения таких отверстий.

Существуют следующие правила:

1. На стержне резьба отображается сплошными основными линиями для наружного диаметра и тонкими сплошными линиями для внутреннего диаметра. При проецировании на плоскость, параллельную оси, тонкая сплошная линия простирается на всю длину резьбы без разрывов. В проекциях на плоскость, перпендикулярную оси, внутренний диаметр обозначают дугой, охватывающей три четверти окружности.
2. В отверстии резьба изображается иными способами: для наружного диаметра используются тонкие линии, тогда как внутренний диаметр отображают основными линиями. Эти же принципы применяются и в разрезах. Тонкая линия для наружного диаметра должна простираться на всю глубину отверстия без прерываний. В перпендикулярных проекциях на ось отверстия внутренний диаметр показывают сплошной толстой линией (без разрывов), а наружный – тонкой линией, охватывающей три четверти окружности.

Для глухих резьбовых отверстий, где резьба не выполняется, в чертежах применяют условные обозначения.

Центровое отверстие на чертеже

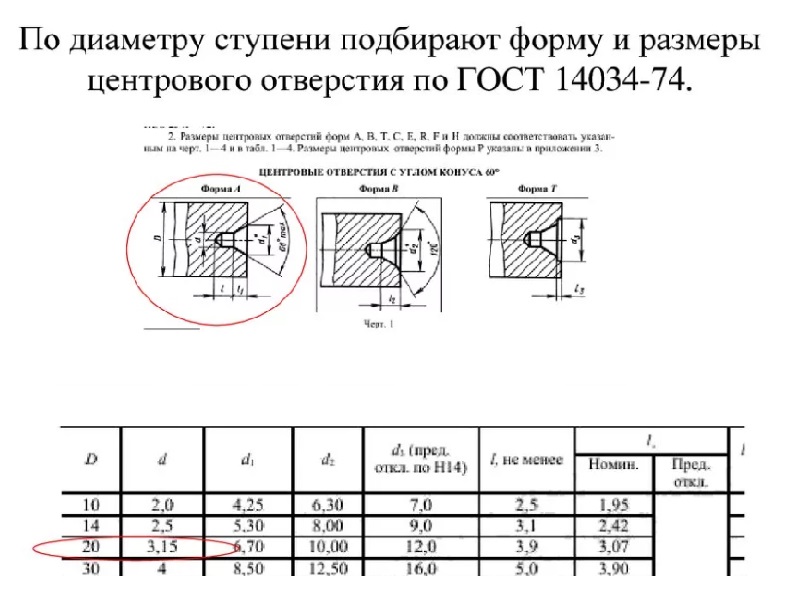

Центровым отверстием называется специально обработанная полость, созданная с помощью центровочного сверла, которая располагается в торцевой части заготовки и предназначена для обеспечения точного базирования и последующей механической обработки. При оформлении чертежей необходимо следовать стандартам ГОСТ 14034-74 «Отверстия центровые», который был принят в 1975 году и неоднократно обновлялся, в частности, в 1978 и 1981 годах. Этот стандарт включает изображения различных типов центровых отверстий, таких как с углом конуса 60 градусов, с углом конуса 75 градусов, а также с дугообразной образующей и с метрической резьбой. В приложении 1 представлены характеристики применения этих типов отверстий, например, тип С используется для крупных валов.

Согласно приложению 2, можно установить диаметр и форму изделия на основе его массы. Например, для изделий весом до 200 килограммов необходимо применять форму центровых отверстий А, В или Т диаметром 5 мм, в то время как шаг отверстий устанавливается согласно проектным требованиям.

Глухое отверстие на чертеже

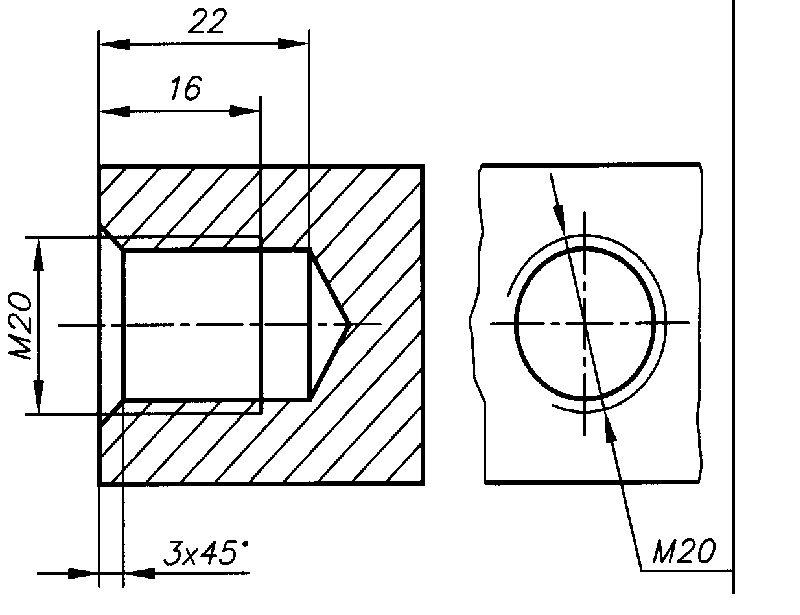

Глухое отверстие — это вырезанная и просверленная дыра, чья глубина не превышает толщину материала, то есть она не проходит насквозь. В противном случае такое отверстие называется несквозным. В соответствии с таблицей ГОСТ 2.318-81 можно определить допустимую глубину резьбы для глухих отверстий. Пример отображения такого отверстия представлен на изображении ниже.

Сквозное отверстие на чертеже

В отличие от глухих, сквозные отверстия сверлятся и фрезеруются на всю толщину заготовки. Для их обозначения следует придерживаться стандартов ГОСТ 11284-75, который регламентирует отверстия для крепежных элементов. В этом ГОСТе указано, что для различных диаметров стержней применяются соответствующие размеры сквозных отверстий: для стержня диаметром 1 мм первый размер отверстия будет 1,1 мм, второй — 1,2 мм, а третий — 1,3 мм. На чертежах важно указывать размеры всех сквозных отверстий.

Квадратное отверстие на чертеже

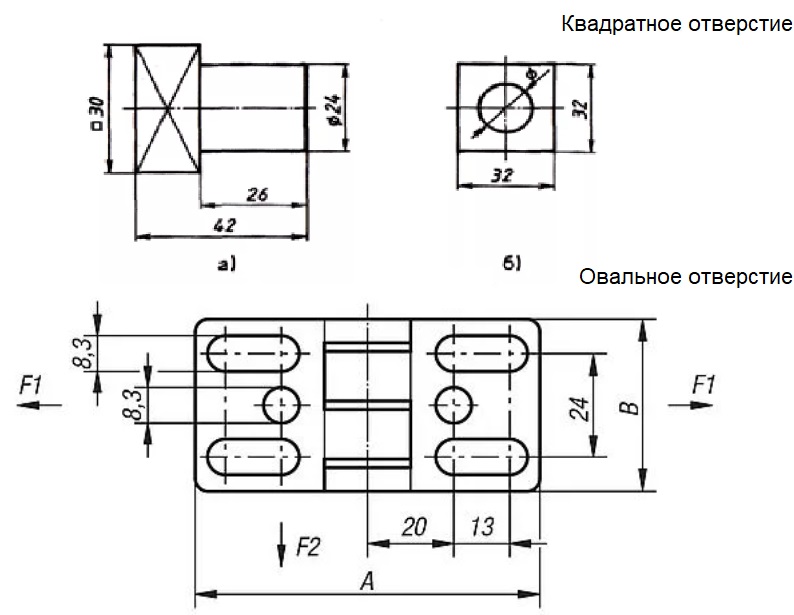

При проектировании одной детали может возникнуть необходимость указания различных отверстий, включая квадратные. Для обозначения квадратных отверстий используется специальный знак «квадрат», а размеры таких отверстий указываются на выносной полке чертежа.

Овальные отверстия на чертеже

Овальные отверстия также могут быть найдены на чертежах, где их обозначения и размеры должны соответствовать требованиям ГОСТ 2.318-81. Способ изображения овального отверстия на чертеже представлен на иллюстрации.

Прямоугольные отверстия на чертеже

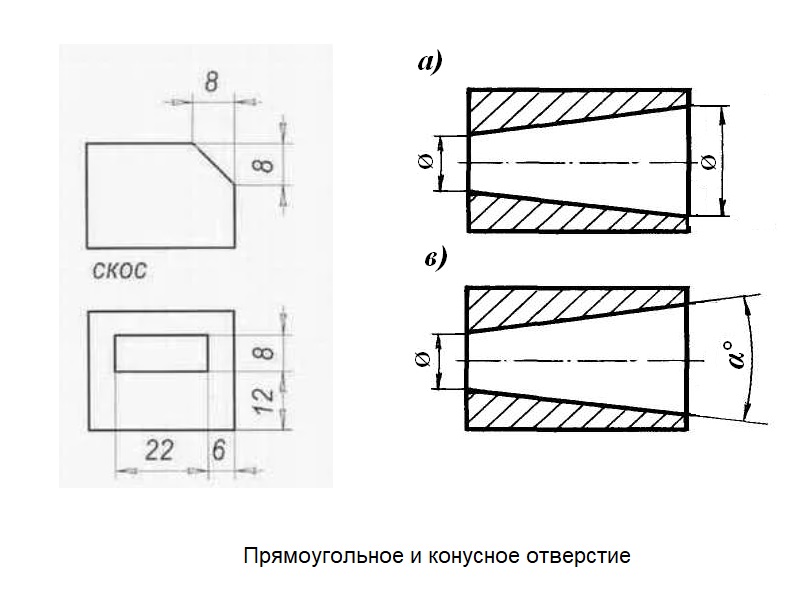

Прямоугольные отверстия присутствуют как в строительных, так и в машиностроительных чертежах. Для элементов, имеющих квадратную или прямоугольную форму, указываются их габаритные размеры.

Конусные отверстия на чертеже

Правила для обозначения размеров, указания и посадки конусов установлены в ГОСТ 2.320-82, который применяется ко всем отраслям промышленности. Форма конуса определяется несколькими параметрами, включая диаметр большего и меньшего основания, угол конуса, длину и конусность. Коническое отверстие может быть как сквозным, так и глухим, и его обработка считается одной из наиболее сложных и трудоемких операций.

Отверстия по кругу на чертеже

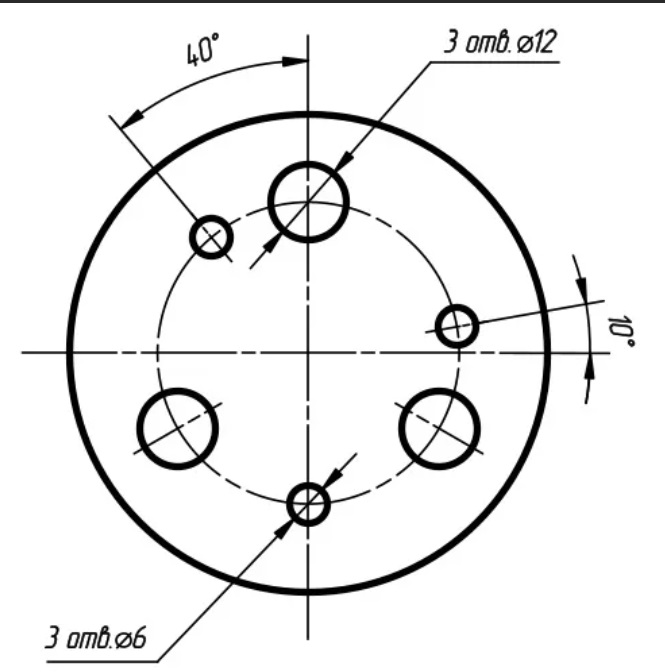

На чертежах часто можно встретить отверстия, расположенные по кругу в одном или нескольких рядах. Чтобы упростить чертёж и избежать повторного указания одинаковых размеров по окружности, используется сокращённое или упрощённое нанесение размеров. В таких случаях на выносной линии указывается только общее количество отверстий и их диаметр. Необходимо тщательно убедиться, что каждый кружок отверстия имеет соответствующую подпись, а невидимые линии обозначены пунктиром.

Когда отверстия расположены по окружности, их обработка осуществляется по заранее нанесённой разметке.

Отверстия в разрезе на чертеже

ГОСТ 2.305-2008 подробно объясняет, как следует отображать элементы и детали на разрезах. Отверстия могут пересекаться с разрезами, и их отображение должно быть согласовано с другими видами. Если отверстие не попадает в разрез, оно отображается пунктирной линией; в противном случае, части отверстия, попадающие в разрез, должны быть показаны сплошной линией.

При пересечении двух отверстий важно правильно показать их размеры и точное место пересечения. Иногда для полного понимания общей разрезки недостаточно, и поэтому дополнительно выполняется местный разрез части объекта.

Шероховатость отверстия на чертеже

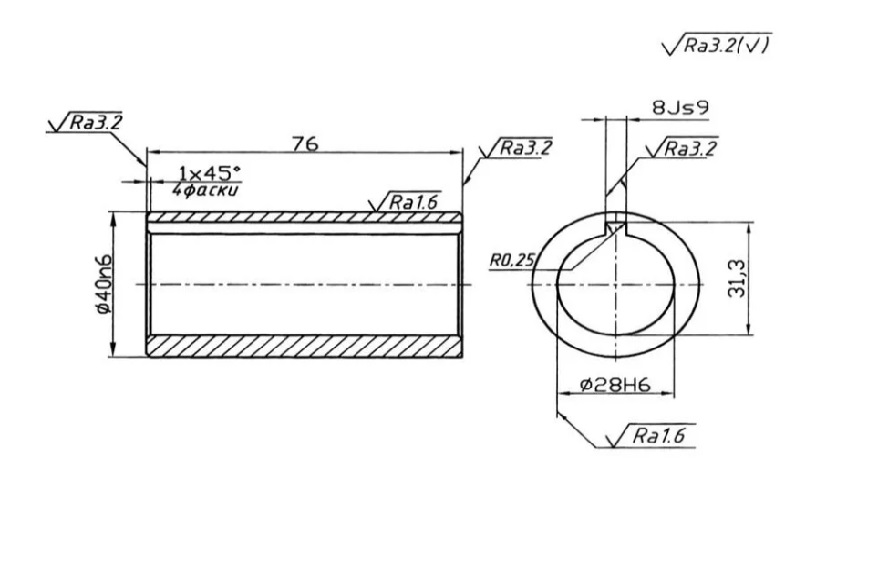

На чертежах шероховатость отверстий указывается в соответствии с ГОСТ 2.309-73 с помощью условного знака, представляющего собой галочку, которая демонстрирует метод обработки, базовую длину и параметры шероховатости.

Глубина отверстия на чертеже

Для глухих отверстий критически важно указать их глубину, поскольку она должна соответствовать длине стержня. На чертежах такие отверстия обозначаются как d1*l1, где d1 — диаметр основного отверстия, а l1 — длина цилиндрической части этого отверстия.

Допуск на отверстия на чертеже

Допуск представляет собой разницу между максимальными и минимальными предельными размерами детали. Это отклонение неизбежно, но его границы строго определены. Допуски формы и расположения поверхностей регулируются ГОСТ 2.308-79. Для отверстий поля допусков обозначаются буквой Н, при этом значения допусков зависят от их положения (например, для отверстий — в большую сторону, для стержней и валов — в меньшую). Допуск определяет уровень соосности или несоосности. Тип посадки указывается в проектной документации, например, посадка H8/h7 применяется при сниженных требованиях к соосности.

Позиционный допуск между осями на чертежах отображается в виде окружности, пересекаемой двумя линиями — вертикальной и горизонтальной.

Если база допуска совпадает, то разрешается не повторять идентичные значения, а указать их один раз в рамке и провести соединительные линии к базовой.

Пересечение отверстий на чертеже

Когда отверстия пересекаются на чертеже, каждое из них должно иметь отдельные обозначения, и следует указать точку их пересечения. Чтобы полностью понять, как происходит пересечение, нужно рассмотреть несколько изображений в различных проекциях. В машиностроении часто можно встретить детали, где оси отверстий пересекаются под различными углами. Для таких случаев каждое сечение обозначается в соответствии с ГОСТ 2.318-81.

Обозначение нескольких отверстий на чертеже

Если требуется изобразить множество одинаковых отверстий или обозначить группу отверстий на чертеже, следует применять упрощенные методы. В этом случае на одной выносной линии указываются количество отверстий и их диаметр, а расстояние между отверстиями обозначается размерными линиями. Согласно ГОСТу, диаметральные и линейные размеры для внешней формы показываются со стороны вида, а для внутренней формы — со стороны разреза.

Вопросы и ответы

Как обозначить отверстие, имеющее фаску?

Обозначение фаски на чертеже зависит от числа скосов и угла, который они образуют. Размер фаски указывают с помощью размерных линий. Симметричные фаски можно изображать упрощенно, указывая только ширину скоса и размер угла, образующегося между скосами.

Каким образом можно представить штифтовые соединения на чертеже?

Штифты могут быть выполнены в различных конфигурациях, таких как цилиндрическая, коническая, заклепочная, пружинная и разводная. Для каждого типа штифта предусмотрен специальный ГОСТ, который описывает требования к точности и обозначение, необходимое для чертежей.

Как правильно изображать отверстие со ступенчатой формой?

Отверстия с непростой геометрией также являются довольно частым элементом. На чертеже указываются диаметр каждого этапа и его глубина. При сверлении для оптимизации времени работы начинают с обработки отверстий большего диаметра.
