Как обозначить и использовать плоскости на чертеже

Плоскость представляет собой такую поверхность, которая полностью включает каждую прямую, соединяющую её точки. Из этого следует, что две плоскости могут быть расположены относительно друг друга таким образом, что они либо не пересекаются и остаются параллельными, либо пересекаются по одной линии.

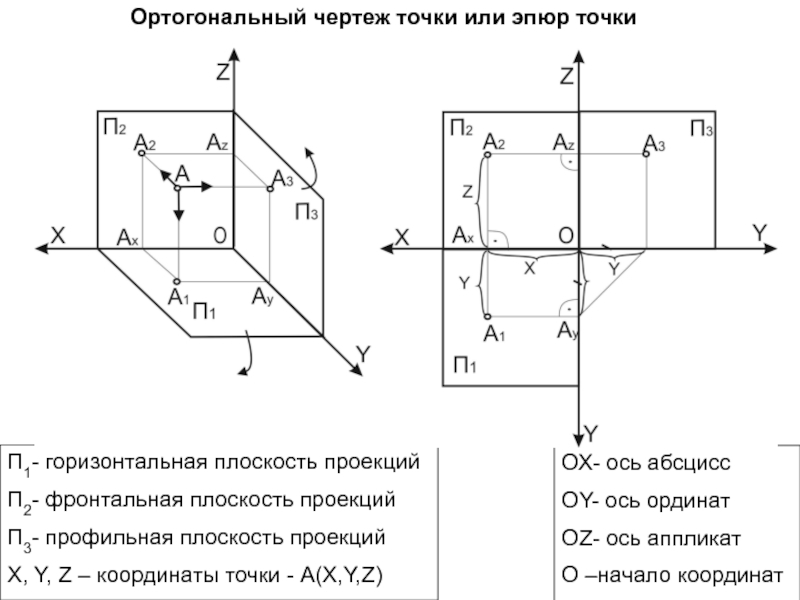

Стандарты обозначения плоскостей на чертежах по ГОСТ

Правила для обозначения плоскостей можно найти в стандарте ГОСТ 2.308-2011 ЕСКД, который устанавливает требования к указанию допусков формы и размещения поверхностей на чертежах. В соответствии с общими нормами инженерной графики и геометрии, на чертежах плоскости обозначаются строчной буквой греческого алфавита, которая может быть изображена непосредственно на самой плоскости или рядом с ней. Проекционные плоскости обозначаются как П1, П2 и так далее.

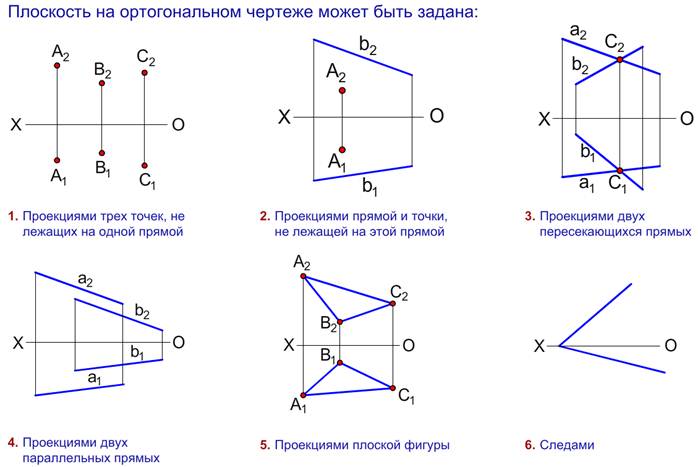

Методы задания плоскостей в чертежной практике

Существует шесть различных методов построения:

• Использование трех точек, которые не располагаются на одной прямой линии.
• Применение проекции прямой линии вместе с точкой, которая не относится к этой прямой и не находится на ней.
• Применение проекций двух прямых, которые находятся в параллельном положении относительно друг друга.
• Использование проекций двух прямых, которые пересекаются в одной точке.
• Применение проекций для плоской геометрической фигуры.
• Использование следов, оставленных объектами.

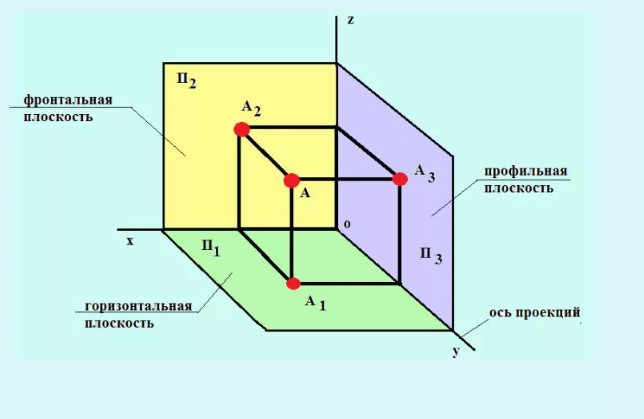

Определение горизонтальных плоскостей на инженерных чертежах

Название плоскости определяется ее позицией относительно проекционных плоскостей. Возможны три варианта ее размещения: в первом случае плоскость наклонена относительно всех трех проекционных плоскостей (П1, П2 и П3), во втором — она может быть перпендикулярной одной из этих плоскостей (П1, П2 или П3), а в третьем случае плоскость параллельна одной из проекционных плоскостей.

Когда плоскость попадает под первое условие, ее называют плоскостью общей проекции, в отличие от плоскостей частного положения, которые соответствуют второму или третьему варианту. Плоскости уровня располагаются параллельно проекционным плоскостям П1, П2 и П3 и могут быть горизонтальными, фронтальными или профильными. Благодаря этой параллельности, их линии будут также параллельны осям координат.

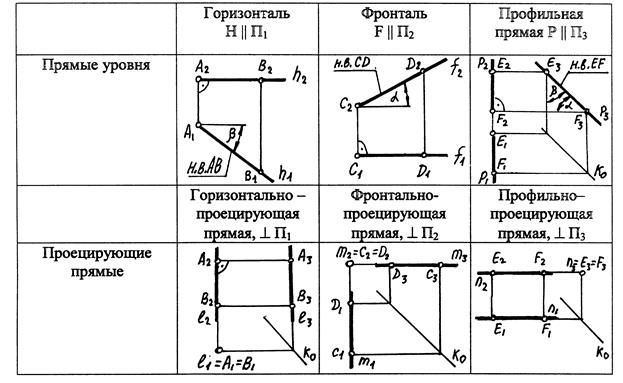

Перпендикулярные прямые и их связь с плоскостями на чертеже

Если в одной плоскости две прямые пересекаются под прямыми углами, их называют перпендикулярными. Перпендикулярной плоскости будет прямая, которая перпендикулярна всем прямым, находящимся в данной плоскости. Это значит, что если прямая перпендикулярна двум пересекающимся прямым в плоскости, то она также будет перпендикулярна самой плоскости.

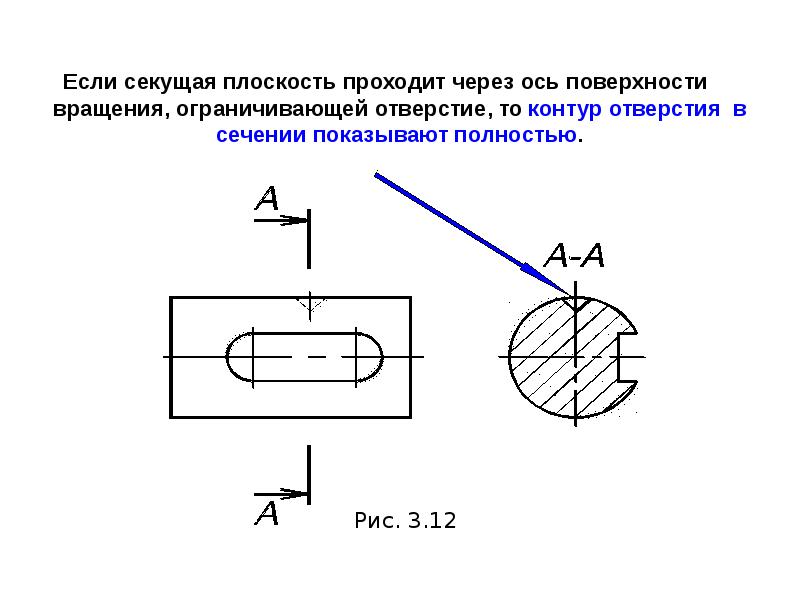

Секущая плоскость на чертеже

Секущая плоскость применяется в чертежах во множестве отраслей для отображения внутреннего строения объекта через его сечение. В соответствии с установленными стандартами, если секущая плоскость совпадает с плоскостью симметрии и разрез не прерывается другими изображениями, а также выполнен разрез в проекционной связи с видом, сама секущая плоскость на чертеже не изображается. В иных ситуациях её положение обозначается разомкнутой линией, длина которой составляет от 8 до 10 миллиметров.

Секущая плоскость позволяет создавать различные типы разрезов: продольные, поперечные, горизонтальные и косые.

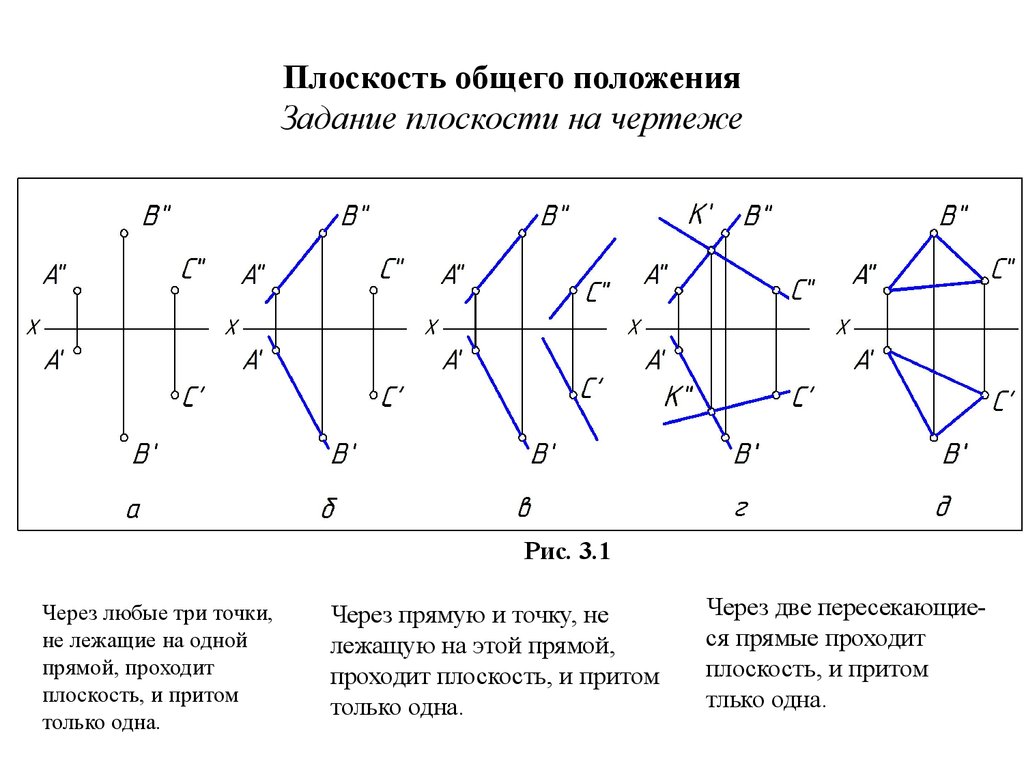

Чертеж плоскости общего положения

При выполнении чертежа важно помнить, что секущая плоскость должна проходить под углом к проекционным плоскостям и не быть ни перпендикулярной, ни параллельной им. В связи с этим на многократном чертеже плоскость будет отображаться на каждой проекции под разным углом.

На чертеже секущая плоскость может быть обозначена несколькими способами: через три точки, через прямую линию и точку, либо с помощью двух пересекающихся прямых.

Параллельные плоскости на чертеже: признаки и обозначение

Обозначение параллельности осуществляется при помощи символа ‖, который применяется как для прямых линий, так и для плоскостей. На чертежах параллельные плоскости изображаются в виде двух параллелограммов, которые смещены относительно друг друга, при этом каждая плоскость имеет собственное обозначение, к примеру, α‖β.

Ключевой признак параллельности двух плоскостей заключается в том, что если две прямые, пересекающиеся в одной плоскости, параллельны двум пересекающимся прямым в другой плоскости, то эти плоскости являются параллельными.

Обозначение секущей плоскости на чертеже

Для обозначения секущей плоскости используется линия сечения. Места пересечения необходимо явно отметить, поскольку их расположение имеет важное значение при создании разрезов. Направление взгляда на разрез отображается с помощью стрелки, а утолщенная линия четко обозначает условное место сечения детали или элемента.

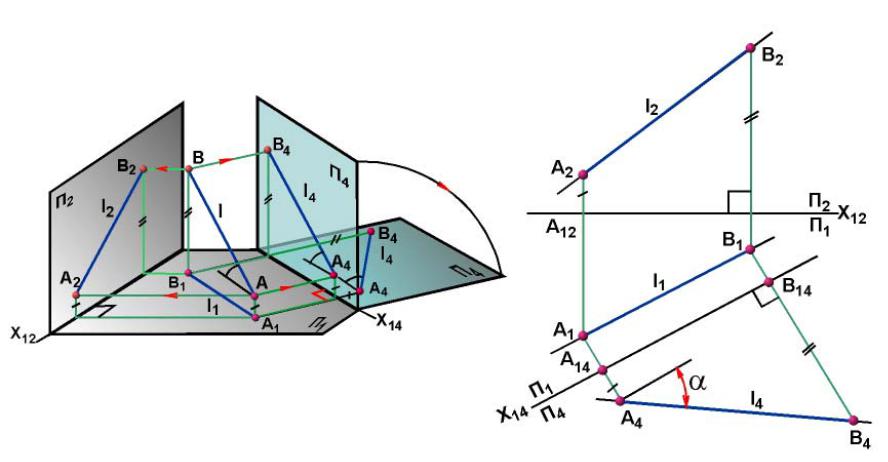

Замена плоскостей на чертеже

В начертательной геометрии применяется метод замены плоскостей для решения различных задач. Этот метод заключается в замене одной исходной плоскости на дополнительную плоскость, которая упрощает условия для решения, при этом положение фигур, их центры и отверстия остаются неизменными. Замена может быть выполнена как для одной, так и для двух плоскостей.

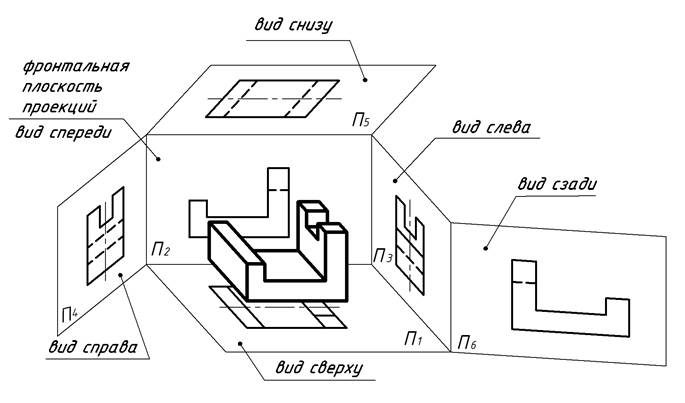

Плоскости проекций на чертеже

Плоскости проекций позволяют детально рассмотреть объект в трехмерном пространстве. Следует отметить, что одна или две проекционные плоскости могут не предоставить полного набора информации, поскольку они не всегда отображают все детали и особенности объекта.

Эти плоскости расположены под прямым углом друг к другу, что обеспечивает комплексное изображение объекта с различных точек зрения без необходимости дополнительных пояснений. Обычно используются три плоскости, которые формируют угол между собой, и они могут быть обозначены как П1, П2 и П3 или V (вертикальная), H (горизонтальная) и W (профильная).

Вопросы и ответы

Каким образом обозначить изменение плоскости при замене?

Когда вводится новая плоскость, она получает уникальное название, отличающееся от замещаемой плоскости. Например, если заменяется плоскость V, новая плоскость может быть обозначена как V1.

Как обозначают на изображениях плоскости, которые пересекаются?

Чтобы обозначить, что плоскости не параллельны, используется линия их пересечения. При этом две пересекающиеся плоскости формируют две пары равных двухгранных углов.

Каким образом можно задать направление на лучах проекции?

Процедура проецирования применяется для создания чертежей на плоскостях. В этом процессе лучи проекции направляются перпендикулярно плоскости, что позволяет четко передать изображение объекта.
