Как правильно указать единицы измерения на чертеже

Единица измерения представляет собой фиксированную физическую величину, используемую для сравнения с другими величинами того же типа.

Разнообразие единиц измерения на чертежах

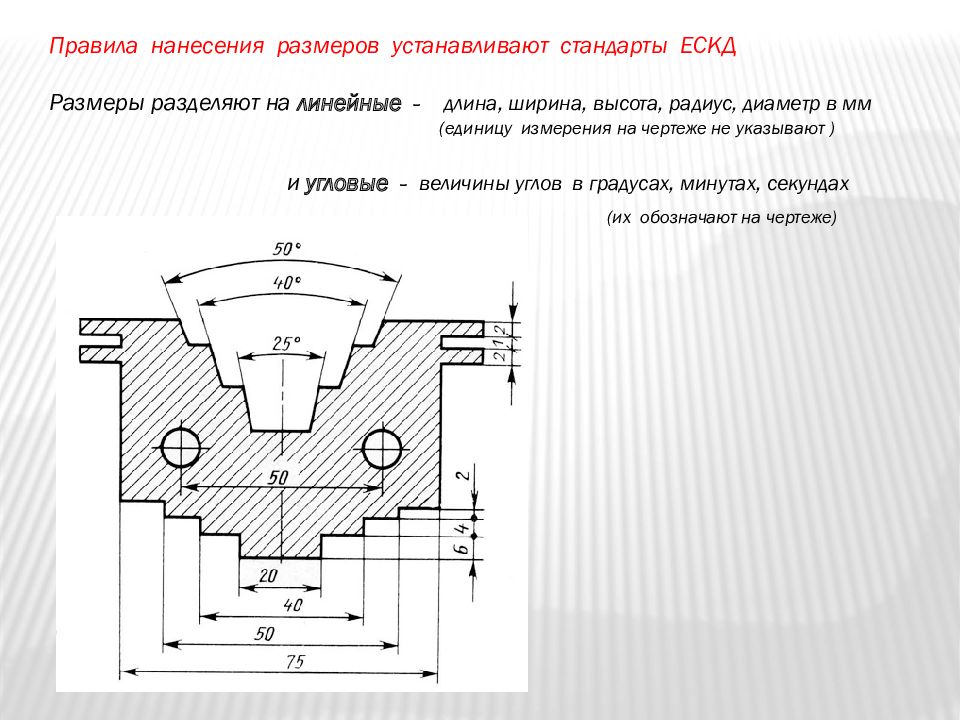

Каждый чертеж содержит обширное количество графических данных, включая указания на размеры, которые могут быть как линейными, так и угловыми. Согласно стандартам (ГОСТ 2.306-68), линейные размеры по умолчанию обозначаются в миллиметрах, и единицы измерения после числа не указываются. Это означает, что если на размерной линии указано «2700», это подразумевает, что расстояние между выносными линиями равно 2700 миллиметров, что эквивалентно 270 сантиметрам или 2,7 метрам.

Угловые размеры на чертежах: как правильно обозначать

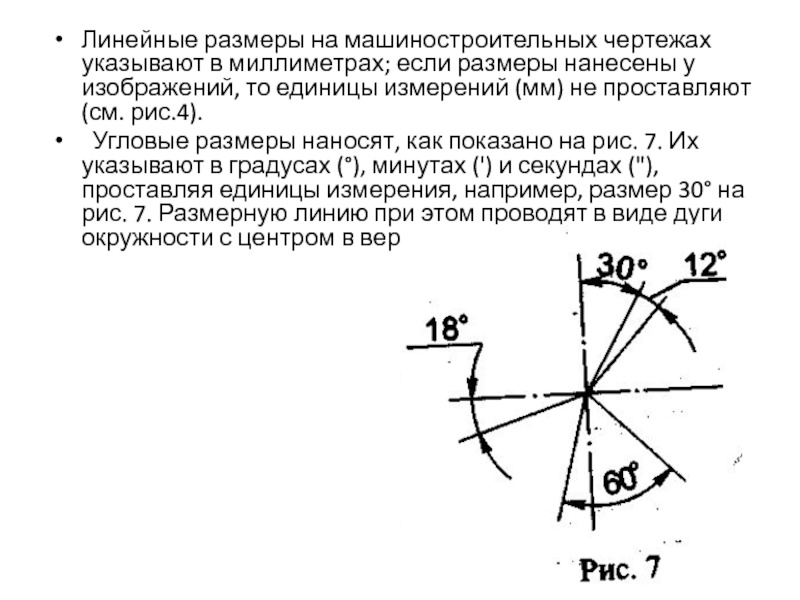

В чертежах угловые размеры всегда сопровождаются указанием единиц измерения. Например, для угла, образованного пересечением двух линий, необходимо указать его величину в градусах, минутах и секундах. Так, угол в 60° соответствует 60 градусам, в то время как угол 30° 10' 20'' обозначает тридцать градусов, десять минут и двадцать секунд. Линия, указывающая угловой размер, изображается в виде дуги, которая повторяет форму измеряемого угла.

Однако для прямого угла, который равен 90 градусам, значение не указывается. В строительных чертежах прямой угол не обозначается вообще, поскольку его формируют множество линий, и указание всех этих углов привело бы к избыточной информации на чертеже. В других случаях прямой угол может быть схематично изображен в виде квадратного символа.

Международные единицы измерения на чертежах

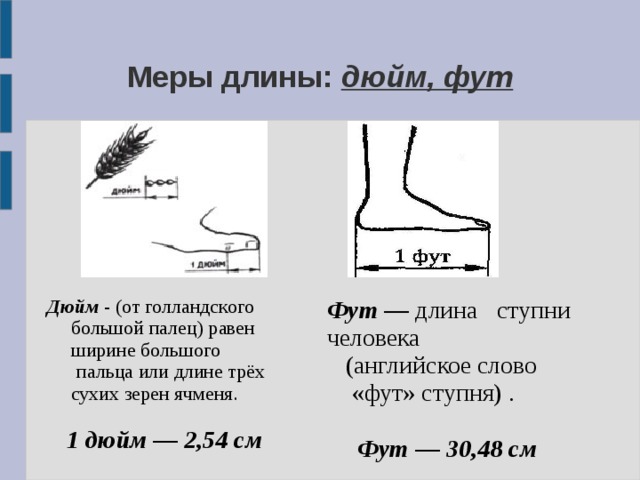

При анализе чертежей, созданных проектными бюро за пределами вашей страны, вы можете обнаружить, что размеры указаны в иной системе единиц. Например, на планах для небоскреба в Нью-Йорке габариты могут быть представлены в футах и дюймах. Для преобразования таких размеров в миллиметры необходимо знать, что один фут равен 30,48 см, а один дюйм — 25,4 мм.

Единицы измерения на строительных чертежах

На строительных чертежах размеры указываются с точностью до миллиметра, что означает, что размерные линии отображают только целые числа, без дробей и запятых. Размерные линии на строительных чертежах не имеют стрелок на концах; вместо этого используются засечки. Эти засечки длиной от 2 до 4 мм нарисованы под углом 45 градусов к размерной линии и всегда наклонены в одну сторону. Толщина линий засечек соответствует толщине основной линии, а толщина самой размерной линии составляет примерно одну треть или половину толщины основной линии. Единицы измерений на чертежах, как правило, не указываются.

Единицы измерения на машиностроительных чертежах

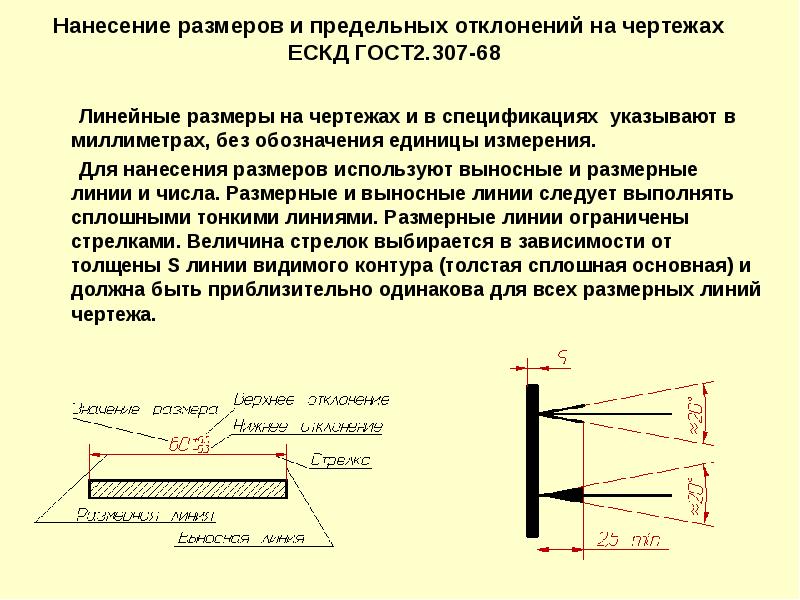

В чертежах, относящихся к различным отраслям промышленности, размерные линии обозначаются с помощью стрелок. Длина таких стрелок варьируется от 6 до 10 миллиметров, а их толщина составляет в два раза больше толщины основной сплошной линии. Первую размерную линию располагают на расстоянии 10 миллиметров от контурной линии, в то время как последующие размерные линии размещаются не ближе чем на 7 миллиметров друг от друга.

Стандартно единицы измерения обозначаются в миллиметрах. В случае применения иной системы измерений необходимо предоставить обоснование и указать это в примечаниях.

Антропометрические измерения

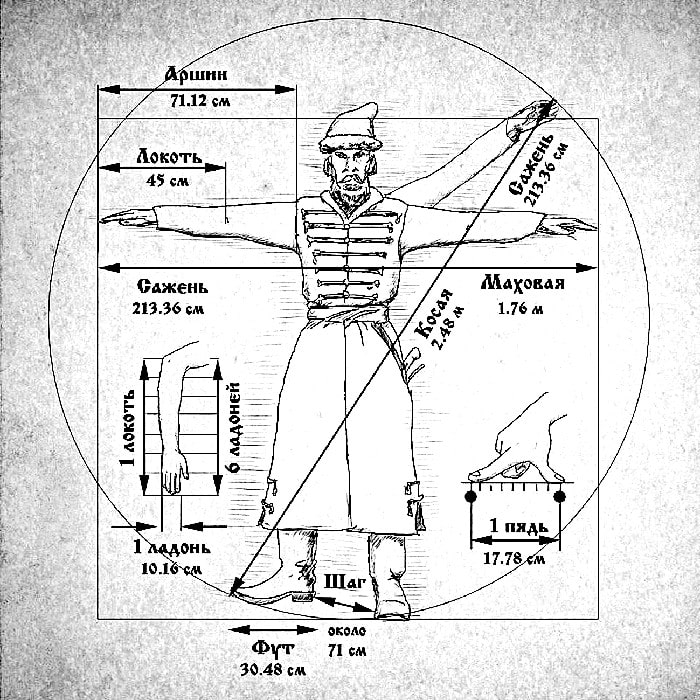

При работе с историческими документами можно столкнуться с чертежами и описаниями, которые были составлены до принятия международной системы единиц (СИ) и основаны на антропометрических измерениях архитектурных объектов, таких как сажени, локти и пяди.

Для преобразования данных размеров в одну систему измерений важно учитывать следующие параметры: косая сажень равна 2,48 метра, маховая сажень — 1,76 метра, пядь — 17,8 сантиметра, а аршин — 71,1 сантиметра.

Ранее не существовало таких инструментов и технологий для измерений, как современные измерительные приборы и методы их калибровки. Все замеры осуществлялись с помощью доступных средств, и их точность зависела от роста и физического состояния человека, проводившего измерения. Система Международных единиц (СИ) была внедрена в Советском Союзе только в 1963 году, что является относительно недавним событием. Поэтому найти чертежи, выполненные в старых единицах измерений, не представляет особой сложности. До сих пор функционируют здания и сооружения, возведенные до появления точных измерительных инструментов, таких как рейки, теодолиты и нивелиры.

Расположение единиц измерения

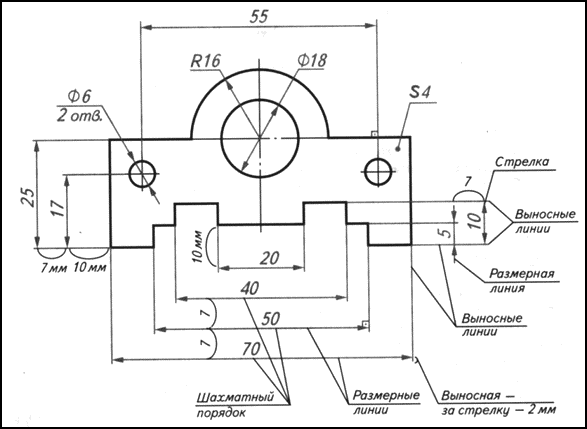

Если в проекте используется нестандартная система измерений, например, требуется оформить чертеж в футах или дюймах, то единицы измерения должны указываться после числа. Сначала необходимо провести выносные линии, соединяя их с размерной линией, которая должна быть параллельна измеряемому участку и находиться на расстоянии не меньше 10 мм от контура. Размерная линия должна быть ограничена стрелками или засечками (для строительных чертежей), на линии размещается числовое значение и после него указываются единицы измерения. Толщина размерных и выносных линий должна составлять от половины до трети основной линии.

Числовое значение следует размещать в центре размерной линии, как показано на примере ниже.

Ответы на вопросы

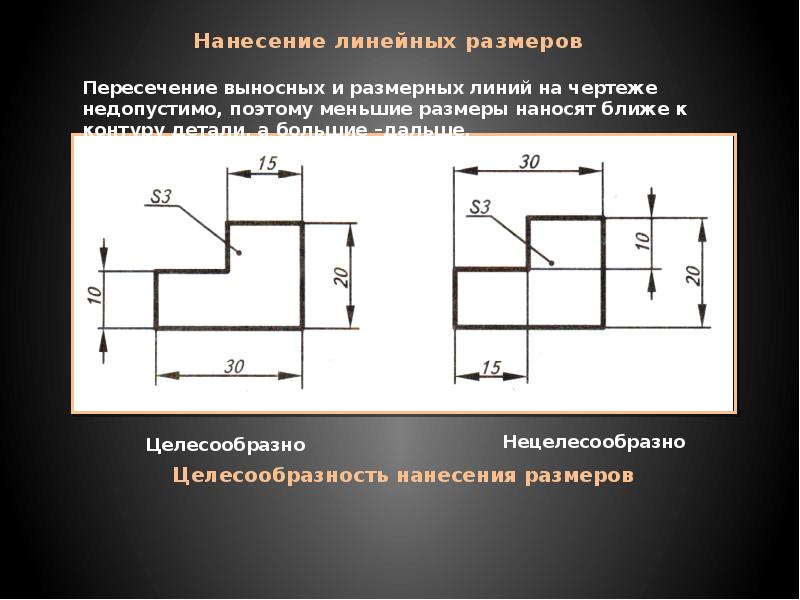

Как отобразить несколько размерных линий, которые идут параллельно?

Вынос нескольких размерных цепочек часто встречается в практике. Согласно общепринятой практике, размеры меньшего значения размещаются ближе к контуру, а размеры большего значения (габаритные) располагаются наибольшее расстояние от контура.

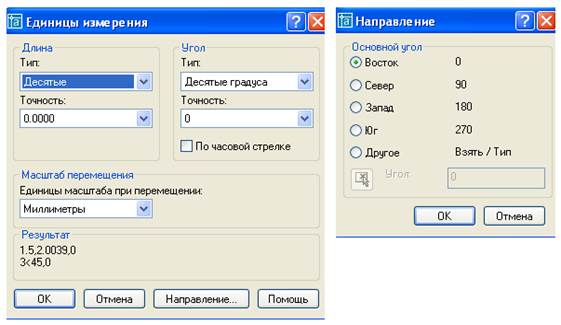

Каким образом можно изменить системы измерения в AutoCAD?

Программа AutoCAD предоставляет пользователям разнообразные опции для выбора единиц измерения. Начните с выбора значения, которое хотите преобразовать в другую единичную систему. Затем в появившемся меню выберите нужный параметр из предложенных вариантов.

Как определить единицы измерения, основываясь на условных обозначениях?

Условные знаки в AutoCAD помогают определить, к какой системе измерений они принадлежат. Например, футы обозначаются одним апострофом, а дюймы – двумя кавычками.

Таким образом, запись 5’ 32” указывает на размер в 5 футов и 32 дюйма.
