Как правильно создавать проекции на чертеже

Проекция представляет собой метод переноса трёхмерного объекта на двумерную поверхность.

Виды проекций на чертеже в соответствии с ГОСТ

В соответствии с ГОСТ 2.305-2008 и принципами аксонометрии, на чертежах могут применяться различные типы проекций:

Ортогональная проекция, также известная как прямоугольная проекция, предполагает изображение объекта на плоскости, которая перпендикулярна направлению световых лучей, исходящих от объекта или его части.
Параллельная проекция достигается путём переноса объекта или его части на плоскость с использованием параллельных лучей.

Как правильно размещать проекции на чертеже

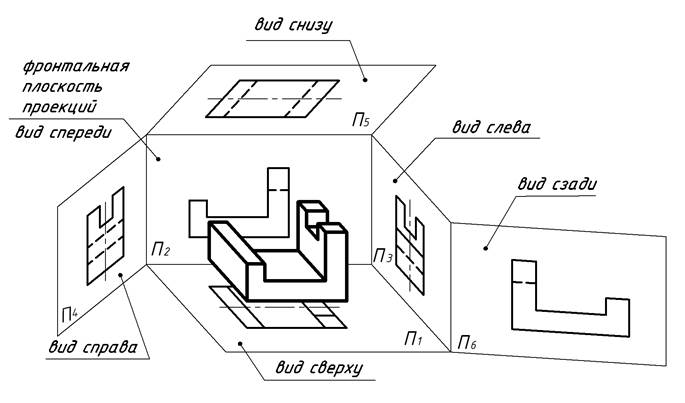

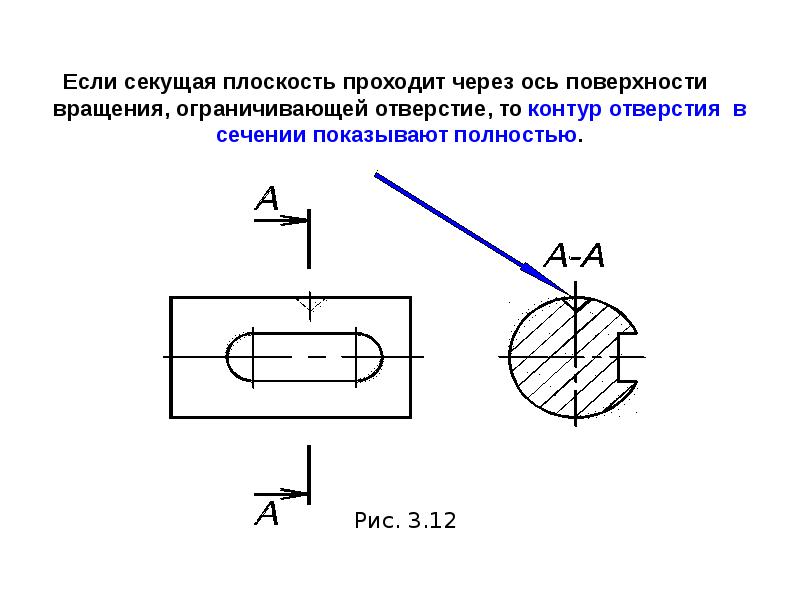

При создании чертежей применяется метод прямоугольного проецирования, при котором предполагается, что объект или деталь находятся между наблюдателем и проекционной плоскостью. В качестве проекционных плоскостей задействованы шесть граней куба. Главной проекцией является фронтальная, поэтому размещение объекта должно быть таким, чтобы на этой проекции было полностью отображено его форма и размеры.

Аксонометрические проекции на чертеже

Процесс создания аксонометрических проекций начинается с установки осей. Необходимо определить оси в трех направлениях: горизонтальная ось X, вертикальная ось Y и диагональная ось Z. В изометрической проекции вертикальная и горизонтальная оси располагаются под углом тридцати градусов по отношению к горизонтальной линии.

В аксонометрических проекциях масштабы по всем осям остаются одинаковыми.

Аксонометрическая проекция в Компас

При создании аксонометрической проекции в программе Компас основная задача состоит в том, чтобы построить проекции точек и соединить их в определённой последовательности.

Возьмём для примера создание прямоугольника. Сначала в меню «Создать» нужно выбрать опцию «Деталь». Затем в «Дереве модели» раскрываем пункт «Начало координат» и выбираем плоскость ХY. После этого переходим к двухмерному черчению, выбираем инструмент «Прямоугольник» и указываем необходимые размеры. Завершив создание двухмерного эскиза, переключаемся в трёхмерный режим и используем инструмент «Выдавливание» для формирования объекта.

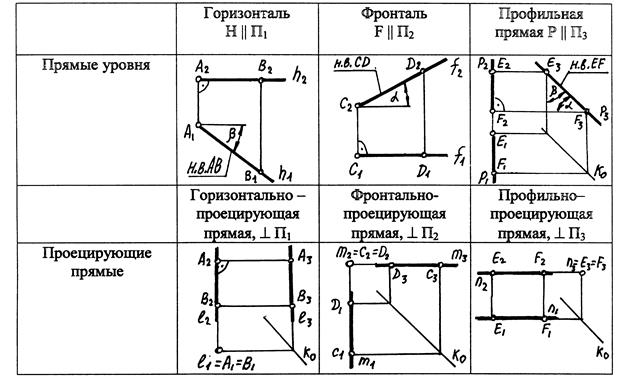

Горизонтальные проекции на чертеже

Процесс построения горизонтальных и вертикальных проекций достаточно прост: требуется перенести изображение объекта с помощью проекционных лучей. Профильная плоскость получает своё название, так как она обеспечивает полное представление о детале. Она расположена вертикально и находится справа от объекта. Полный чертёж содержит все три проекции.

Изометрические проекции на чертеже

Изометрическая проекция представляет собой один из типов аксонометрических проекций, который позволяет изобразить трехмерный объект с одинаковым уровнем искажения по всем осям координат. В рамках изометрической проекции возможны различные варианты, такие как прямоугольная, косоугольная фронтальная и косоугольная горизонтальная проекции.

Процесс построения начинается с создания передней грани объекта, где фактические размеры высоты откладываются вдоль оси Z, а длина — вдоль горизонтальной оси X. После этого строятся ребра, которые ориентированы параллельно оси Y, и их длина соответствует толщине объекта. В изометрическом изображении длины сохраняются в полном объеме, в то время как в диметрической проекции они уменьшаются в два раза. Далее, соединяются полученные точки прямыми линиями, параллельными фронтальной плоскости, и удаляются линии, представляющие собой невидимые контуры.

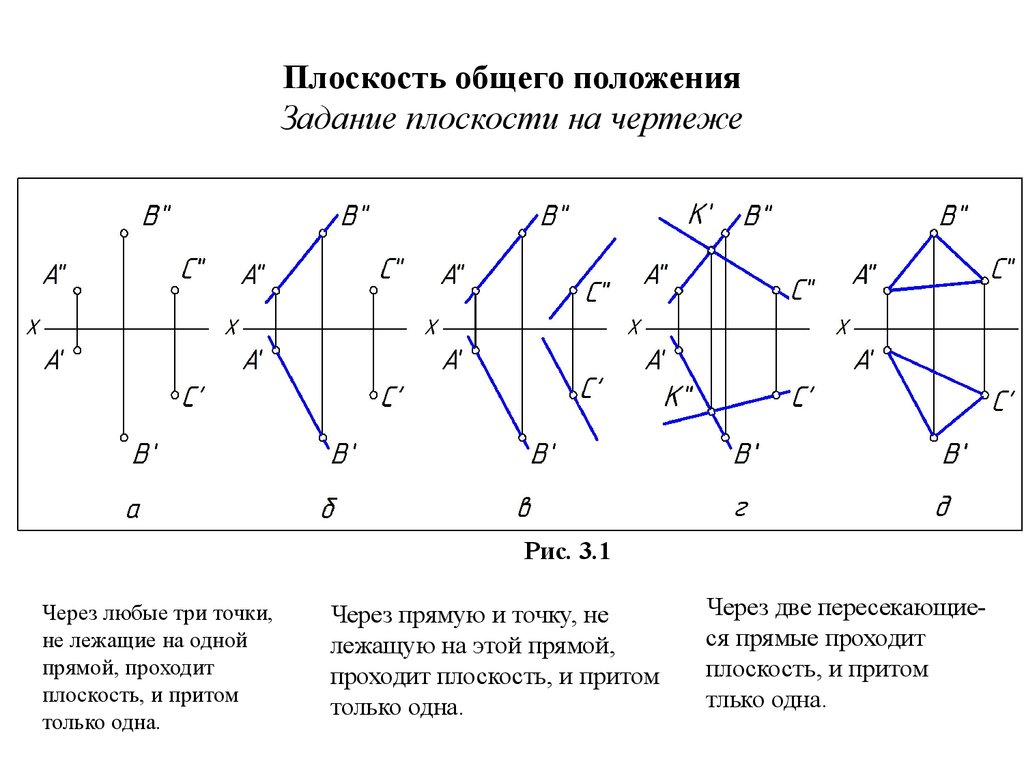

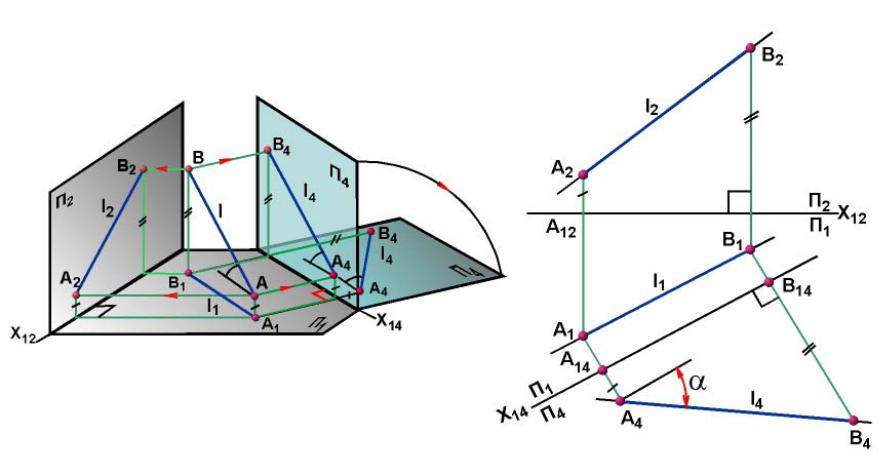

Проекции пересекающихся прямых на комплексном чертеже

Для определения плоскости существует несколько методов, в том числе использование пересекающихся линий. На сложном чертеже проекции плоскости обозначаются проекциями отдельных элементов. Проекции точек пересечения линий всегда располагаются на одной линии связи.

Чертеж в трех проекциях

Для создания чертежей применяют метод ортогонального проецирования, который позволяет изображать любые технические изделия. В этом методе лучи проекций остаются параллельными друг другу и перпендикулярны проекционной плоскости, что позволяет видеть только два измерения (высоту и ширину) на каждой проекции. Поэтому для полного представления трехмерного объекта требуется три различных проекции. На чертежах, размещенных на одном листе бумаги, можно найти все необходимые данные о геометрических параметрах детали.

Основы построения чертежей в системе ортогональных проекций

По названию, метод ортогонального проецирования применяется к одной, двум или трем плоскостям. Плоскость, расположенная перед наблюдателем, называется фронтальной, и первая проекция строится именно на этой плоскости. Объект размещается таким образом, чтобы его поверхности были параллельны плоскости проекции. После выполнения проекций на двух плоскостях можно получить ключевую информацию о высоте, ширине и длине детали, что позволяет визуализировать ее объем. Однако для выявления более сложных деталей, таких как форма выемки, необходима третья проекция.

Создание чертежа в трех проекциях в программе Компас

Чтобы создать чертеж с тремя проекциями на одном листе, начните с использования команды «Создать новый чертеж». Далее выберите подходящий формат листа, чтобы вместить все три изображения из модели, обычно это формат А3 или А4. Затем воспользуйтесь командой «Вид» из основного меню, чтобы определить расположение видов на чертеже.

Вопросы и ответы

Какие символы используются для обозначения изометрических проекций?

Для отображения изометрической проекции необходимо указать оси и углы между ними.

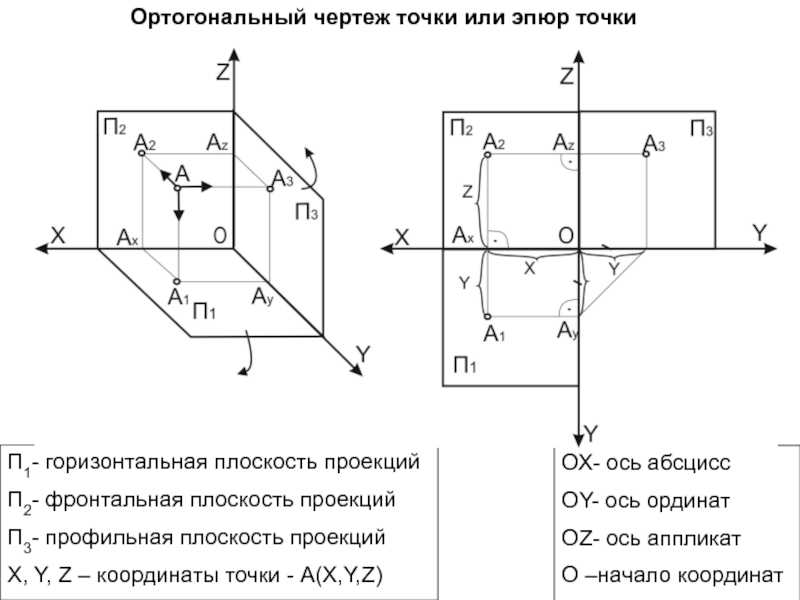

Как определить проекцию точек в соответствии с их положением на поверхности объекта?

Процесс построения начинается с создания проекции поверхности, где находится указанная точка. Затем проведите линию связи к проекции, где поверхность изображена как линия, чтобы получить вторую проекцию точки. Третья проекция будет находиться на месте пересечения линий связи.

Как организовать расположение проекций на чертеже?

Размещение видов должно соответствовать проекционной связи. Основной вид размещают в левом верхнем углу, вид сверху размещают ниже основного вида, а вид слева размещается справа от главного вида.
