Как обозначать радиус и диаметр на чертеже

Радиус представляет собой отрезок, который соединяет центр окружности с любой точкой, находящейся на её границе. Диаметр же является удвоенной величиной радиуса.

На чертежах радиусы применяются для указания внутренних и внешних округлостей, а также криволинейных элементов.

Стандарты нанесения размеров на чертежах по ГОСТ

Каждый чертеж разрабатывается в соответствии с заданными размерами и масштабом, и все размеры указываются с высокой степенью точности, вплоть до миллиметра. В зависимости от типа размеры делятся на линейные и угловые. Линейные размеры относятся к длине прямых участков, тогда как угловые размеры выражаются в градусах, минутах и секундах. Радиусы и диаметры также включены в список размеров, обозначаемых на чертежах, и их оформление должно соответствовать стандартам ГОСТ.

До 2012 года в России применялся ГОСТ 2 307.608 «Нанесение размеров и предельных отклонений», который затем был заменен на ГОСТ 2.307.2011. Несмотря на схожесть в структуре, новая версия стандарта учитывает современные требования, возникшие с переходом к цифровым технологиям. В обновленном документе появились такие понятия, как «электронная модель изделия» и «электронный макет». Оба стандарта регулируют правила нанесения размеров и допускают максимальные отклонения.

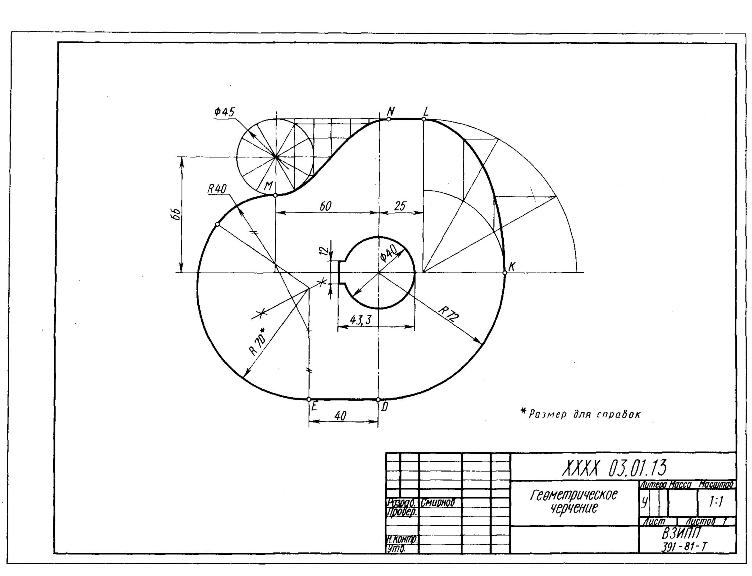

Оба стандарта требуют указания необходимого количества размеров, хотя и минимального. Например, один из размеров замкнутой цепи указывается для справочных целей и отмечается специальным знаком *.

Обозначение радиусов и диаметров на чертежах согласно ГОСТ

В пояснительных записках и на чертежах обычно для обозначения радиуса применяется условный символ в виде латинской буквы R. После этой буквы указывается размер радиуса.

Рисунок радиуса начинается с центра окружности, а на его конце размещается стрелка, указывающая к границе окружности.

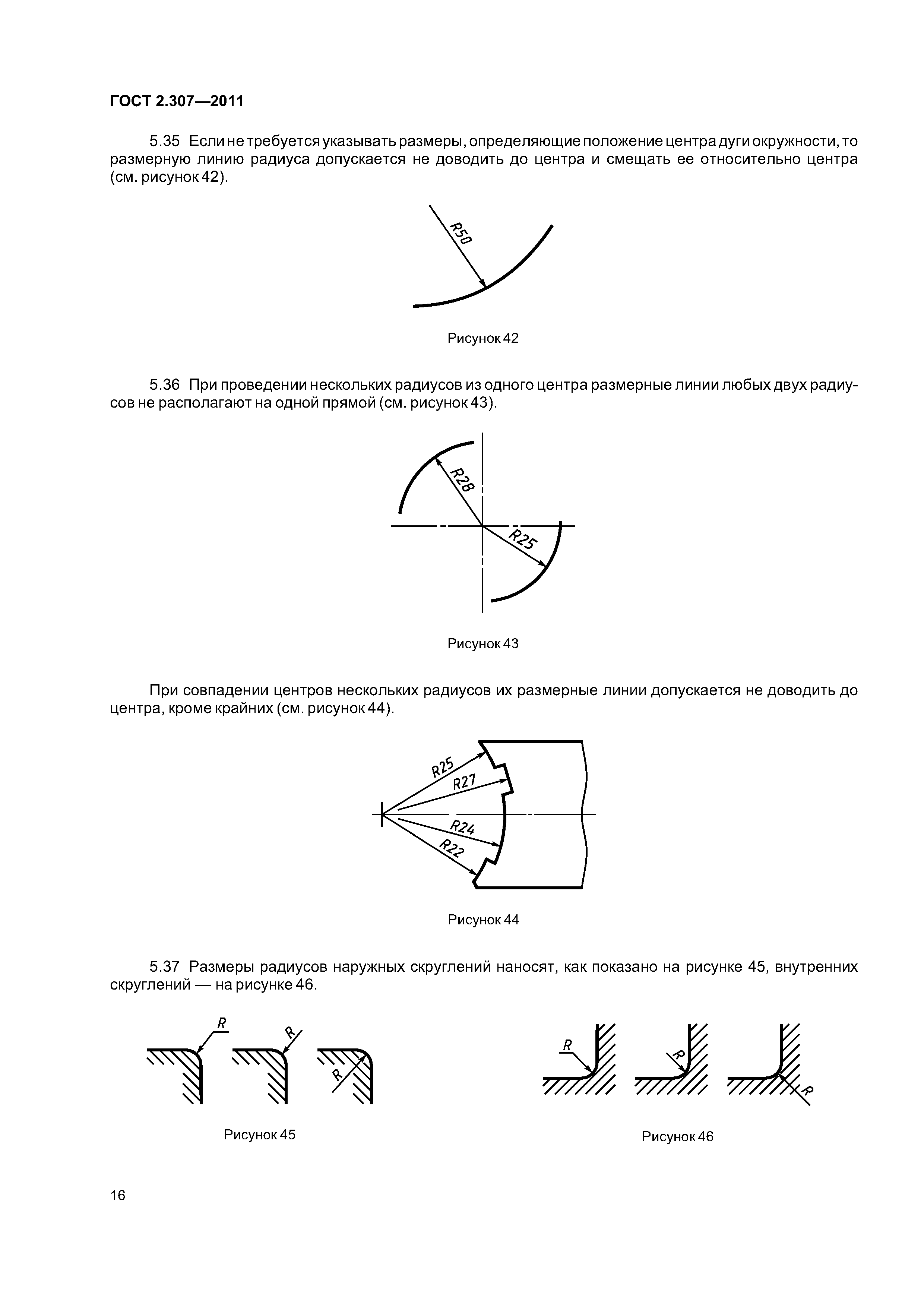

В некоторых случаях, когда радиус имеет значительные размеры, линию могут изображать в виде дуги с изломом под углом 90 градусов.

Также часто нет необходимости указывать центр окружности, особенно если радиус велик и составляет несколько метров, поэтому линию не доводят до центра окружности.

Как начертить радиус на чертеже

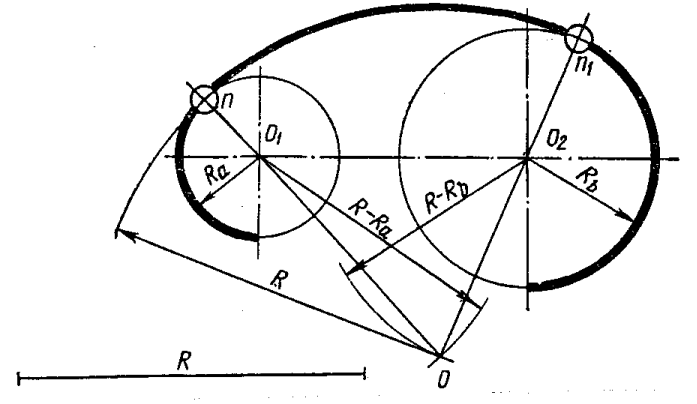

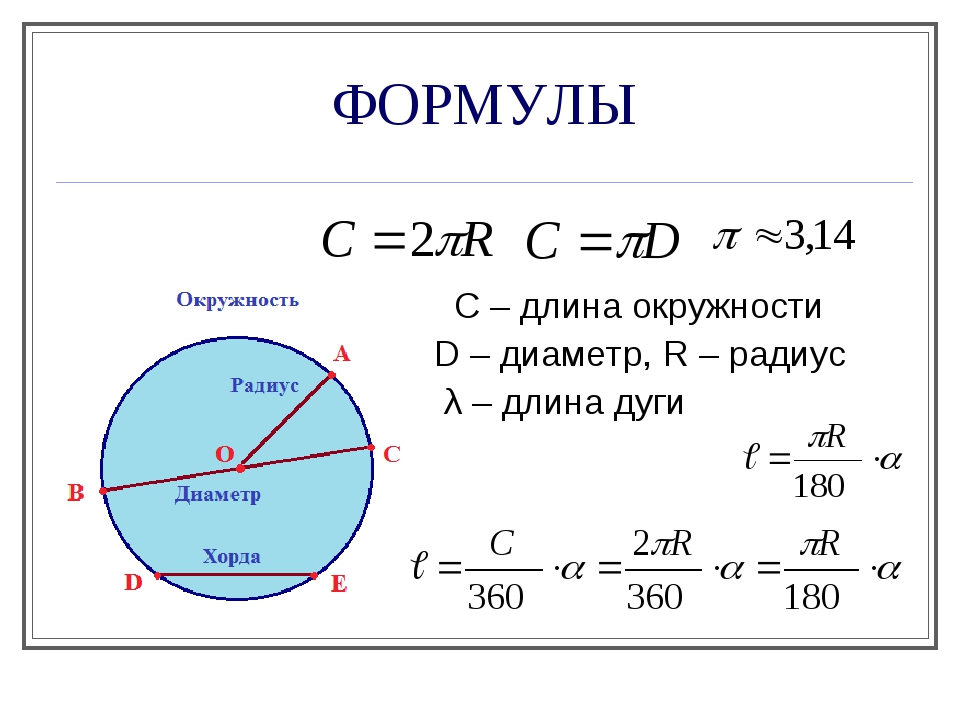

Для того чтобы начертить радиус на листе бумаги, следует воспользоваться циркулем. При помощи линейки и циркуля определяют радиус, размеры которого уже известны. Острие циркуля размещается в центре предполагаемой окружности, после чего рисуется сектор, дуга или полная окружность, в зависимости от требований задачи. Если нужно найти радиус, когда известен центр окружности, можно применить обратный метод. Чтобы определить диаметр круга, достаточно удвоить значение радиуса. Также, зная длину окружности, можно вычислить радиус или диаметр, используя число Пи.

В компьютерных программах для построения радиуса следует использовать специализированные инструменты, доступные на панели. Обычно можно создать окружность, указав центр и радиус, а также провести сектор или дугу, ограничив их в плоскости. Вводя необходимые параметры и указывая точку на экране, программа автоматически построит окружность с заданным радиусом. Для соединения отрезков с радиусом применяется функция «Сопряжение». При помощи этой функции достаточно выбрать отрезки, и программа сама определит подходящий радиус. Это особенно полезно для соединения двух элементов, расположенных под углом, например, стены на планировке или полку и стенку двутавра на чертеже.

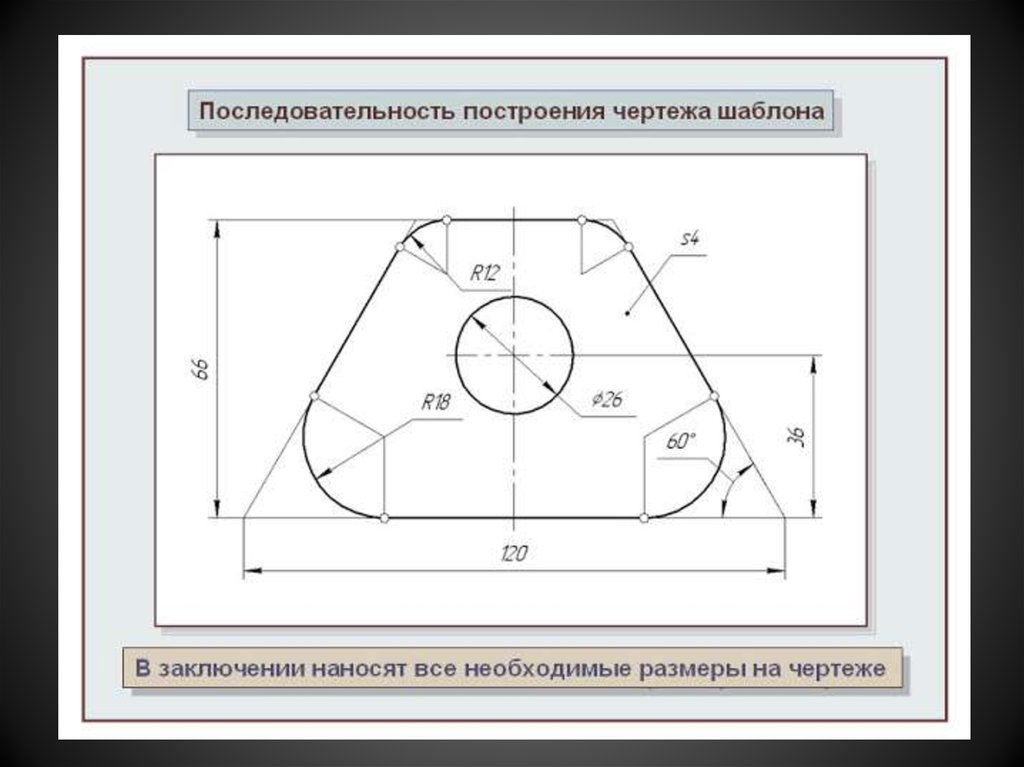

Радиусы можно начертить в любом графическом редакторе, будь то CorelDRAW, AutoCAD, Revit, Компас или ArchiCAD. Линейные размеры добавляются после завершения чертежа с помощью инструмента «Размеры» на главной панели. В настройках можно изменить высоту текста, стиль концов отрезков, толщину линий и другие параметры.

Как отобразить несколько радиусов на одном чертеже

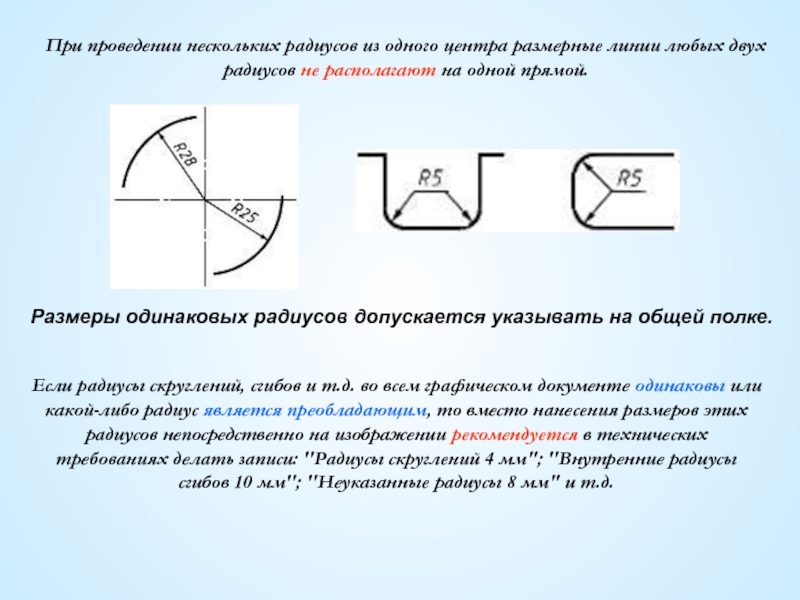

Когда из одного центра чертежа исходят несколько радиусов, для улучшения читаемости принято располагать их под углом друг к другу, а не на одной прямой линии.

Если требуется изобразить несколько радиусных линий, крайние радиусы доводятся до центра, в то время как промежуточные остаются укороченными и не доходят до него.

В случаях, когда на чертеже используется множество одинаковых радиусов скругления, не требуется указывать размеры и условные обозначения для каждого из них. Достаточно указать в примечаниях всю необходимую информацию, например, «радиусы скругления равны 10 мм» или «радиусы, не указанные отдельно, составляют 7 мм».

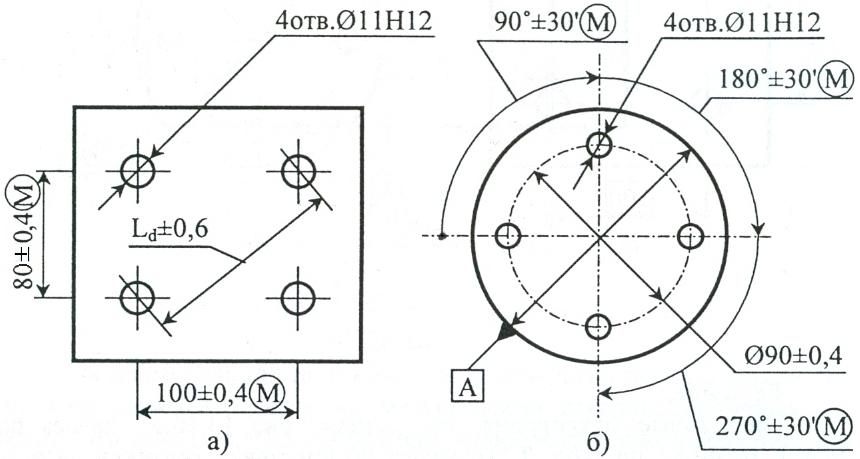

Обозначение радиусов отверстий в чертежах

На чертежах в машиностроении, строительстве и сборке часто необходимо изображать различные отверстия, такие как те, что предназначены для трубопроводов с внутренней резьбой, или болты с внешней резьбой. В таких случаях применяют радиус, который помогает точно определить размеры этих элементов. Если размеры отверстий слишком малы, чтобы разместить всю необходимую информацию на изображении, все детали, такие как указания и размеры, обычно располагаются вне основной области чертежа.

На одном чертежном листе могут быть изображены проекции разных плоскостей. Например, в плане трубы отображается ось трубы, а в боковых проекциях — такие элементы, как отверстие, его радиус или диаметр.

Методы отображения диаметра на чертежах

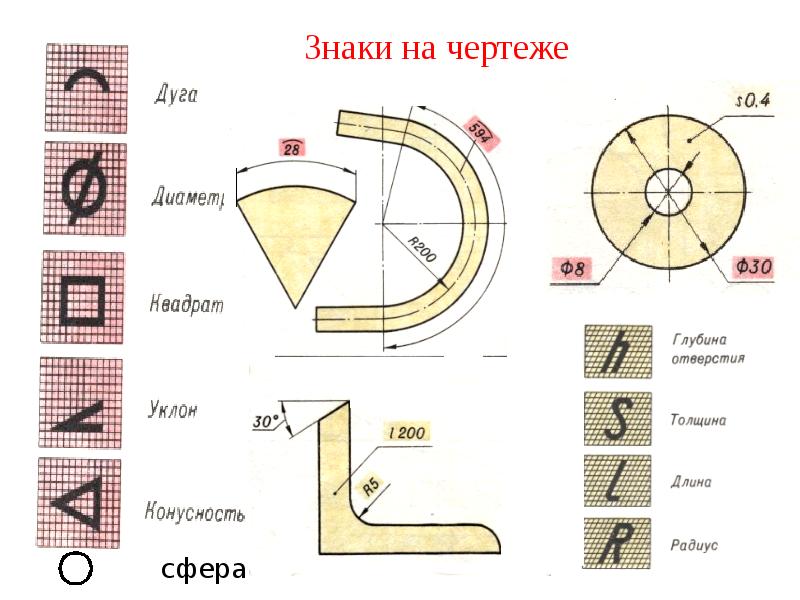

Диаметр на чертежах обозначается с помощью символа перечеркнутого круга, к которому добавляется размерное число. Если диаметр детали составляет менее 12 мм, размерное число и стрелка располагаются снаружи. Когда диаметр находится в диапазоне от 12 до 40 мм, стрелки располагаются внутри детали, проходя через центр окружности, а размерное число размещается снаружи. Для элементов диаметром более 40 мм и стрелки, и размерное число располагаются внутри. Если необходимо обозначить сферу, то перед перечеркнутым кругом добавляют еще один круг.

Вопросы и ответы

В каких ситуациях возможно не указывать радиус на чертеже?

Радиус не отображается, если его значение в масштабе чертежа составляет 1 мм или меньше.

Какие способы позволяют упростить обозначение одинаковых радиусов?

Часто детали имеют симметричную форму, и их скругления равны. В таких случаях указываются стрелки для каждого скругления, однако все они располагаются на одной общей линии, где и указывается размерное число.

Радиус, как и ширина, толщина, длина или высота, является линейным размером. В соответствии с ГОСТом, такие размеры по умолчанию указываются в миллиметрах. Если же размер выражен в других единицах измерения, таких как метры, сантиметры, дециметры, футы или другие, то это должно быть отражено в чертеже.
