Как обозначить разрезы на чертеже

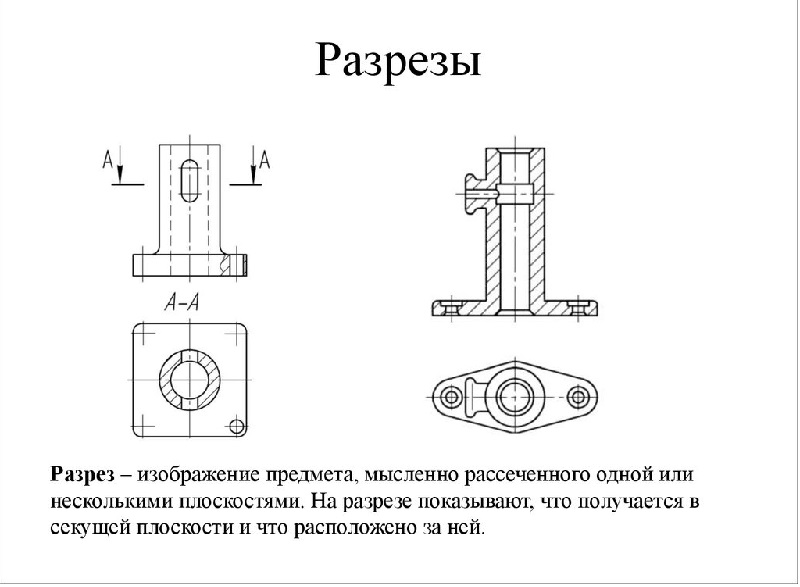

Разрезы представляют собой один из типов чертежей, который демонстрирует внутреннее строение объекта, предполагая его мысленное разделение секущей плоскостью.

Стандарты разрезов на чертежах согласно ГОСТ

Чтобы получить полное представление о детали или объекте, на чертеже отображаются различные виды, такие как вид сверху (план), боковой вид (фасад), разрез и сечение. Оформление этих изображений регламентируется стандартом ГОСТ 2.305-2008 «Единая система конструкторской документации. Изображения – виды, разрезы, сечения», который был введен в действие в 2009 году, заменив предшествующий ГОСТ 2.305-68. За весь период действия данного стандарта поправки не вносились.

Этот документ описывает правила отображения объектов и распространяется на все сферы промышленности. В нем детализированы требования к размерам шрифтов, линиям, выносным стрелкам, масштабам, расположению на листе, а также к буквенным и условным обозначениям. ГОСТ также содержит требования к оформлению различных типов разрезов, таких как ломаные и местные разрезы, а также включает примеры, которые помогают понять применение данных правил.

Следование всем указаниям стандарта обеспечивает корректное выполнение изображений.

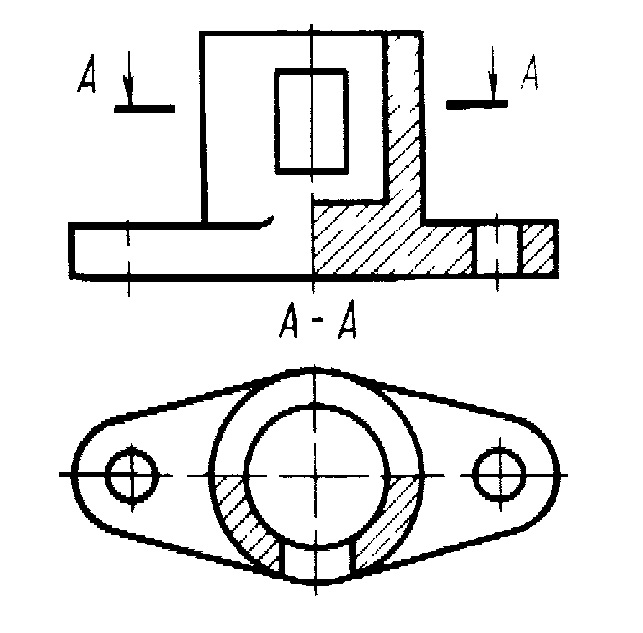

Обозначение разрезов на чертежах

Разрез, как и другие виды изображений на чертежах, создается в соответствии с методом прямоугольного проецирования. Процесс построения чертежа осуществляется с учетом точки зрения наблюдателя, причем объект располагается между наблюдателем и плоскостью проекции.

Изображения на плоскости классифицируются в зависимости от их содержания на следующие категории:

• сечения;
• виды;
• разрезы.

Инженерные графические стандарты требуют, чтобы масштаб изображения соответствовал масштабу документа, и оформление всех чертежей должно придерживаться единого стиля. Простыми считаются разрезы, созданные одной секущей плоскостью, тогда как сложные разрезы формируются с использованием двух или более плоскостей. Изображения на чертежах должны точно отражать другие виды детали или объекта.

Для симметричных частей применяются условные обозначения: изображается только половина детали вместе с осью симметрии, что позволяет сэкономить место на чертеже. Размеры наносятся на вычерченную часть детали. Условный знак, обозначающий границу проекции, – это ось симметрии. Половинчатый разрез особенно удобен для отображения продольных деталей и элементов.

Методы визуализации разрезов на чертеже

Для создания качественного чертежа детали необходимо изобразить её в нескольких проекциях. Инженерная графика требует соблюдения определённого порядка в разработке чертежей:

• Сначала следует выбрать формат листа (А0, А1, А2, А3 или А4) и сделать компоновку на черновике. Если на одном листе невозможно разместить все виды, их следует распределить по отдельным листам;
• Далее нужно построить основные виды, например, для здания это будут план и фасад;
• На плане необходимо указать места сечений, которые будут проходить через условные плоскости, разделяющие объект на части. Указать разрез следует при помощи условных обозначений, таких как утолщённые линии, стрелки, указывающие направление обзора, и номера сечений;
• Разрезы строятся непосредственно на месте соответствующего вида, например, фронтальный разрез создаётся вместо вида спереди.
• Обычный разрез состоит из одной секущей плоскости и изображается с обеих сторон детали. Однако такой разрез иногда может оказаться недостаточно информативным, поэтому зачастую лучше использовать сложный разрез. В сложном разрезе подчеркиваются все важные элементы, и он может быть выполнен под наклоном.
• При создании разреза опираются на другие проекции. Фигура, попадающая в сечение, обычно штрихуется, а линии, которые были невидимы на плане, становятся видимыми в разрезе.

Соблюдение правил нанесения изображений и пересечений на чертежах позволяет придерживаться единой мировой системы отображения. Условные обозначения помогают представить всю необходимую информацию.

В некоторых случаях применяется профильный разрез, который представляет собой вертикальный или горизонтальный разрез, осуществляемый плоскостью, параллельной профильной плоскости проекции. Такой разрез предназначен для того, чтобы показать скрытые части детали и указать их характеристики.

Сложные размеры на чертежах

В ряде случаев обычный разрез, будь то поперечный или продольный, вертикальный или горизонтальный, не предоставляет полного объема информации. В таких ситуациях применяются более сложные виды разрезов, такие как:

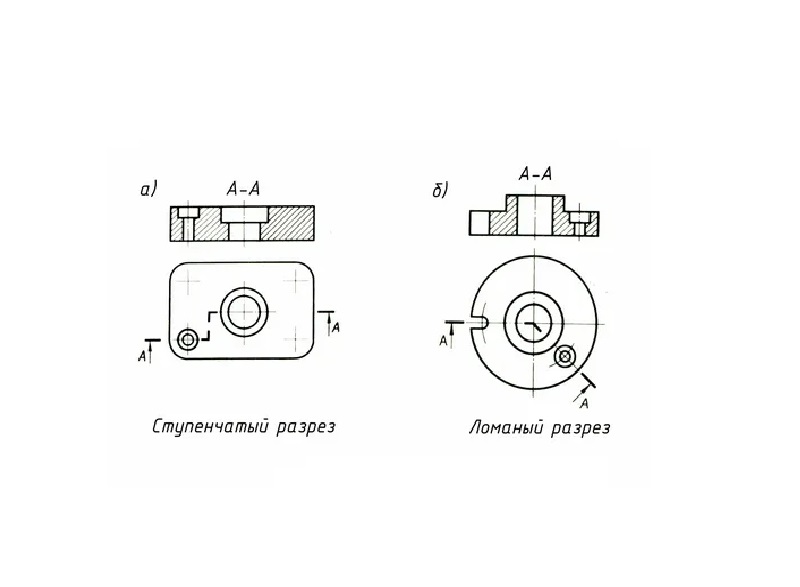

• Ступенчатый разрез — это разрез, формируемый несколькими параллельными плоскостями, создающими ступенчатую структуру.
• Ломаный разрез — этот тип разреза образуется пересечением нескольких секущих плоскостей, часто включающих углы поворота, например, на 90 градусов.
• Наклонный разрез — здесь разрез формируется плоскостью, которая расположена под определённым углом по отношению к основным плоскостям объекта.
• Вынесенный разрез — это сечение, находящееся за пределами основного контура детали, чтобы продемонстрировать дополнительные детали.
• Половинчатый разрез — используется для изображения только одной половины детали, когда вторая половина является симметричной. Если вторая половина не является симметричной, её необходимо изобразить полностью. Обычно вид и разрез симметричных объектов можно объединить на одном чертеже, при этом разделяя их штрихпунктирной линией. В случае совпадения линии с осью проекции применяют волнистую линию.

Каждый разрез должен четко отображать информацию о тех частях детали, которые попадают в его область. Если место на чертеже ограничено, применяют выносные линии для указания дополнительных деталей, таких как шероховатость поверхности, количество отверстий, их расположение или другие важные отметки.

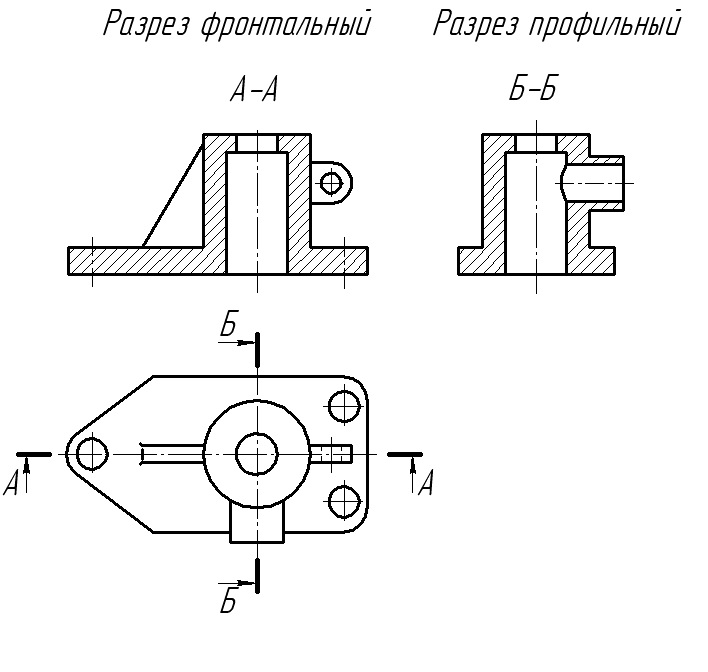

Фронтальный и профильный разрезы

Фронтальный разрез представляет собой визуализацию, получаемую путем мысленного проведения плоскости, параллельной фронтальной плоскости проекции. В повседневной практике такой разрез часто именуют вертикальным.

Профильный разрез применяется для демонстрации ключевых элементов детали, и его располагают так, чтобы на разрезе оказались все те части, которые не видны на других проекциях.

Горизонтальный разрез

Горизонтальный, или продольный разрез, создается, представляя объект в разрезе плоскостью, параллельной горизонтальной плоскости проекции. Такой разрез включает в себя как элементы сечения, так и части детали, расположенные за секущей плоскостью.

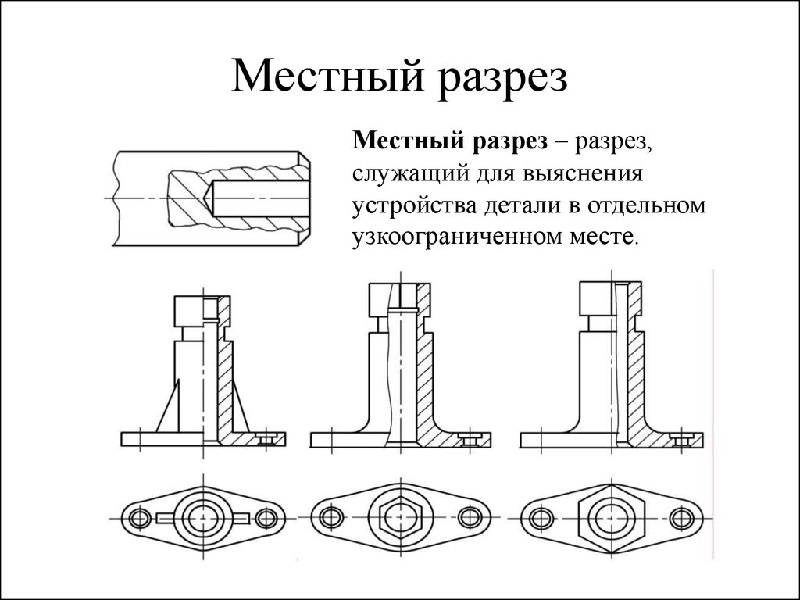

Местный разрез

Местный разрез дает возможность показать детальное сечение в определенной области, например, в месте соединения элементов или в конструктивной особенности детали. Важно, что местный разрез охватывает лишь ограниченную часть объекта, а не весь его объем. Также возможно совмещение вида и местного разреза, при этом для их разделения используется волнистая линия.

Разрезы на сборочных чертежах

В сборочных чертежах разрезы выполняются в соответствии с нормативами ГОСТ. Детали, пересекаемые разрезом, штрихуются в противоположные направления, чтобы обозначить их присутствие. Если детали сплошные и не содержат пустот, их изображают без разрезов и не штрихуются, особенно если разрезы являются продольными. В случаях поперечных разрезов детали подлежат штриховке согласно установленным стандартам.

Обозначение разрезов на строительных чертежах

На строительных чертежах разрезы и сечения также имеют важное значение. Для отображения конструкции здания, таких как полы, крыша, и соединительные места основных элементов, используется одна или несколько секущих плоскостей. Разрез обозначается утолщенной линией на месте сечения и стрелкой, указывающей номер разреза. Один план может содержать несколько разрезов, например, 1-1, 2-2, 3-3. При наличии нескольких этажей в здании, каждый план должен содержать соответствующий разрез.

Штриховка разреза на чертеже

Штриховка служит для визуального выделения деталей, которые показаны в разрезе. Штриховка выполняется в одном направлении. Если в разрез попадают несколько соседних элементов, линии штриховки корректируются для обозначения их различий. Примеры таких штриховок представлены на ранее приведенных иллюстрациях.

Совмещение вида и разреза на чертеже

Совмещение вида и разреза широко используется в чертежах машиностроения, однако в строительных чертежах это встречается крайне редко. С одной стороны, такое объединение позволяет более полно отобразить все характеристики элемента на одном изображении. С другой стороны, для сложных деталей такое совмещение может стать источником путаницы и затруднить восприятие информации. Поэтому обычно объединяют вид и разрез, если каждый из них сам по себе предоставляет мало информации и их комбинирование не ухудшает читаемость чертежа.

Чем отличается сечение от разреза на чертеже

В сечении показана только та часть объекта, которая попадает в область сечения. В то время как на разрезе изображены как секущая плоскость, так и все элементы, расположенные за ней.

Чем отличается вид от разреза на чертеже

Вид позволяет изобразить деталь в одной из ее проекций, тогда как разрез демонстрирует внутреннее устройство детали. Линии, которые невидимы на фронтальных и горизонтальных видах, становятся видимыми на разрезе.

Как сделать разрез на чертеже в Компасе

В программе Компас 3D можно создавать сложные разрезы, такие как ступенчатые или наклонные, а также местные разрезы. Для этого следует открыть меню «Инструменты», выбрать пункт «Обозначения» и далее «Линия разреза». На чертеже нужно указать место и направление сечения. Программа автоматически создаст разрез модели в указанной области.

Как показать разрез на чертеже в Автокаде

В AutoCAD создание разреза выполняется следующим образом: сначала на чертеже необходимо нарисовать линию, которая будет служить направляющей для секущей плоскости. Далее следует выбрать эту линию, перейти на вкладку «Линии сечения здания» в панели «Редактирование» и выбрать опцию «Создать сечение». В результате программа сформирует изображение разреза на основе модели здания.

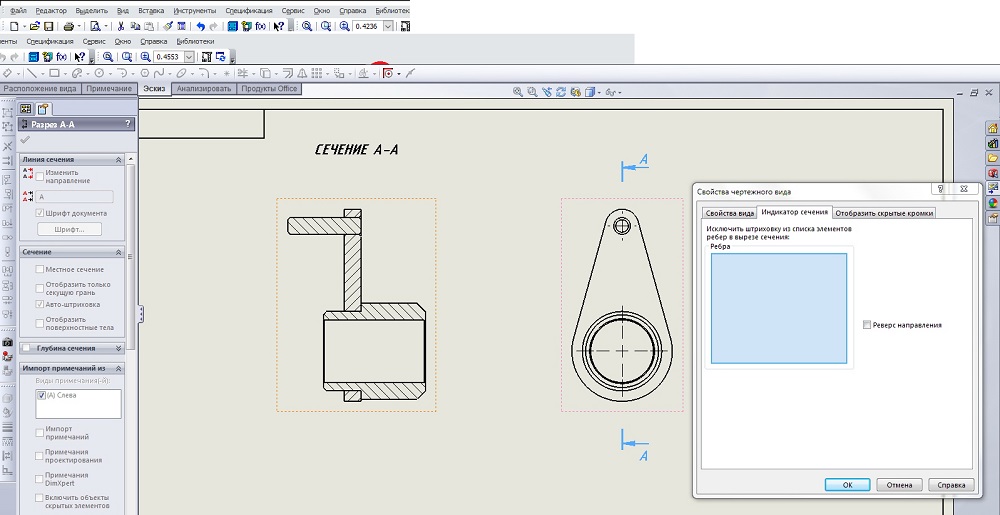

Как сделать разрез на чертеже в Солид Воркс

В программе SolidWorks процесс создания разреза также начинается с установки линии сечения. Для этого необходимо сначала активировать вид через контекстное меню, затем в меню выбрать команду «Инструменты», после чего перейти к «Объекты эскиза», выбрать «Линия» и далее «Инструменты эскиза». Проведя линию на модели, ее следует выделить, нажать на иконку «Вставка» и выбрать «Создать линию сечения». Направление вида в SolidWorks можно легко изменить, сделав двойной щелчок. Затем нужно использовать команду «Вставка», выбрать «Чертежный вид» и далее «Сечение».

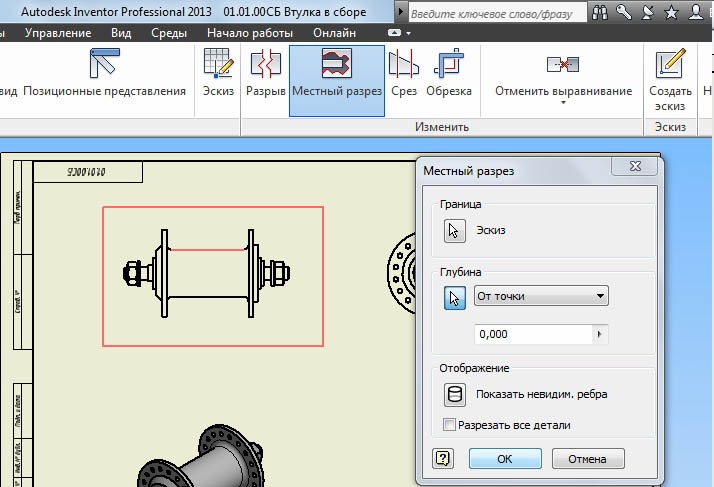

Как сделать разрез на чертеже в Инвенторе

В AutoCAD Inventor разрез формируется с помощью инструмента «Местный разрез» из панели инструментов. После активации этого инструмента в диалоговом окне будет предложено задать глубину разреза, и программа автоматически создаст его по модели.

Вопросы и ответы

Каким образом на чертежах в разрезе обозначается грунт?

В разрезах грунты обозначаются условно, в зависимости от их типа: песок изображается точками, суглинок — сплошными диагональными линиями, а ил — прерывистыми волнистыми линиями.

Как отображается бетон в разрезах на чертежах?

Стандартное условное изображение бетона представляет собой чередование сплошных диагональных штрихов под углом 45 градусов.

Как выполнять разрезы на втором листе чертежа?

Разрезы часто размещаются после основных видов чертежей. Если не удается разместить все виды на одном листе, они переносятся на последующие страницы. Для предотвращения путаницы можно использовать ссылки на страницы, где указаны соответствующие разрезы или сечения, обозначенные на плане.
