Как правильно использовать оси на чертеже?

Понятие и принципы обозначения осей на чертежах в соответствии с государственными стандартами: важные аспекты, требующие особого внимания при изучении темы. Как правильно разместить обозначения, чтобы избежать вопросов и недоразумений при проверке?

Когда студент самостоятельно разрабатывает чертеж, он может использовать нестандартные обозначения для координационных осей, которые необходимы для точного определения расположения ключевых элементов изделия. Правильное нанесение таких обозначений существенно влияет на качество производства и оценку представленного документа. Поэтому важно детально разобраться в действующих требованиях.

Что такое координатные оси?

Эти линии применяются для точного определения расположения конструкций, таких как колонны и перекрытия. Разбивка территории для строительства выполняется в соответствии с заданными обозначениями.

Нормы обозначения осей в строительных чертежах по ГОСТу

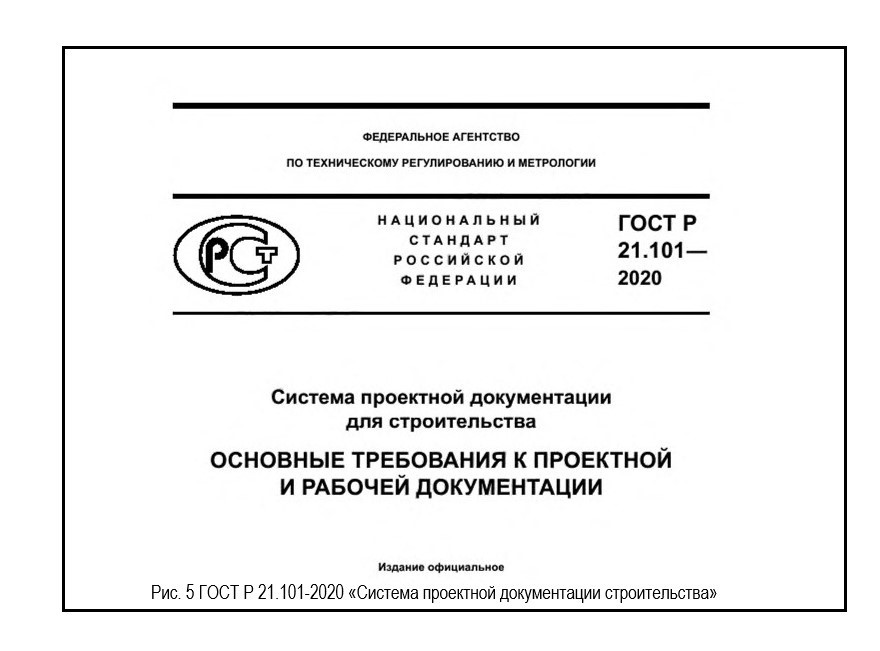

При подготовке любой проектной документации важно следовать государственному стандарту Р 21.101-2020. В этом стандарте изложены основные требования, которые необходимо учитывать при создании строительных чертежей и документов. Невыполнение этих требований может привести к плохой оценке, если студент не потратит время на изучение данных норм.

Необходимо обязательно указывать координатные оси для каждого здания, поскольку их использование позволяет точно оценить расположение и установить местоположение относительно других строений.

Определив пролет между обозначениями, можно будет приблизительно узнать, какой тип конструкции используется для создания перекрытий.

Каждая система строительства имеет свои собственные нормы и ограничения.

Обозначение осей на чертежах

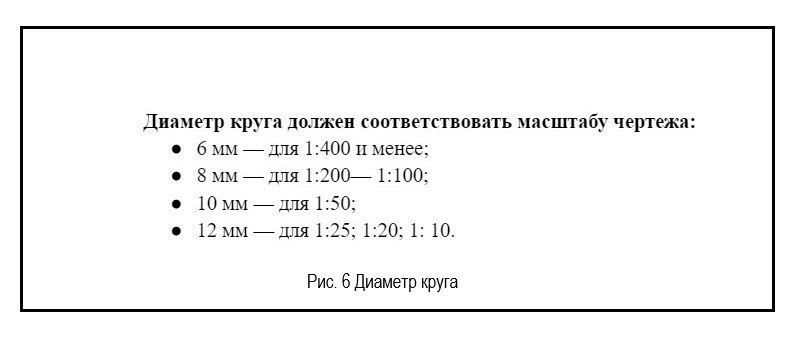

В предшествующем описании упоминалось, что для выделения элемента на чертеже применяется пунктирная линия, охватывающая объект от начала до конца. На конце линии следует создать круг, чей диаметр должен быть согласован с масштабными параметрами.

Внутри созданного круга обозначается ось с помощью арабских цифр и прописных букв.

Символы для обозначения на чертежах

В соответствии с государственным стандартом ГОСТ Р 21.101-2020, для обеспечения полноты обозначений при создании документа требуется использование всех букв русского алфавита.

Последовательность нанесения

На приведённом изображении показан корректный способ нанесения, соответствующий требованиям ГОСТ Р 21.101-2020, который изучается во всех учебных заведениях.

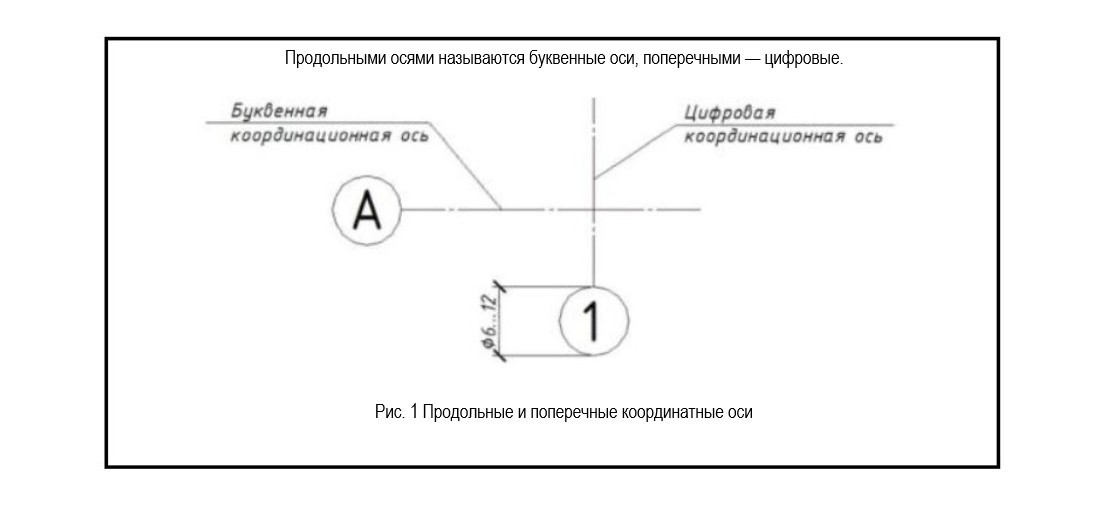

Продольные и поперечные оси

На представленном изображении они изображены для облегчения восприятия. Эти обозначения используются для разделения объекта при создании чертежа, что способствует более четкому пониманию.

Важно отметить, что пропуск любых письменных или буквенных обозначений в документации недопустим, поскольку это может вызвать серьезные ошибки, которые будут обнаружены только в процессе строительства.

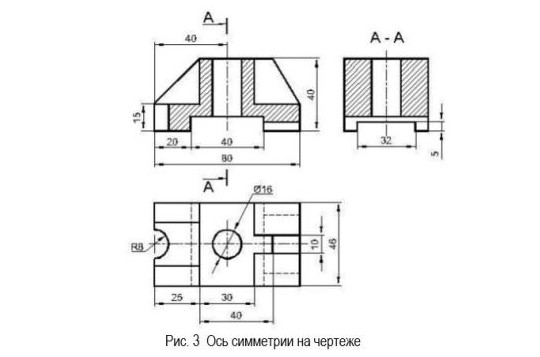

Ось симметрии на чертеже

Разделение следует осуществлять так, чтобы в итоге получались две абсолютно идентичные части, что возможно только в случае создания оси симметрии.

Если вы решили использовать ось симметрии при выполнении работы, учтите, что для ее обозначения применяется пунктирная линия, которая должна быть в два раза тоньше основной.

Дополнительно, данная вариация не имеет столь строгих ограничений, как координатная.

Пример

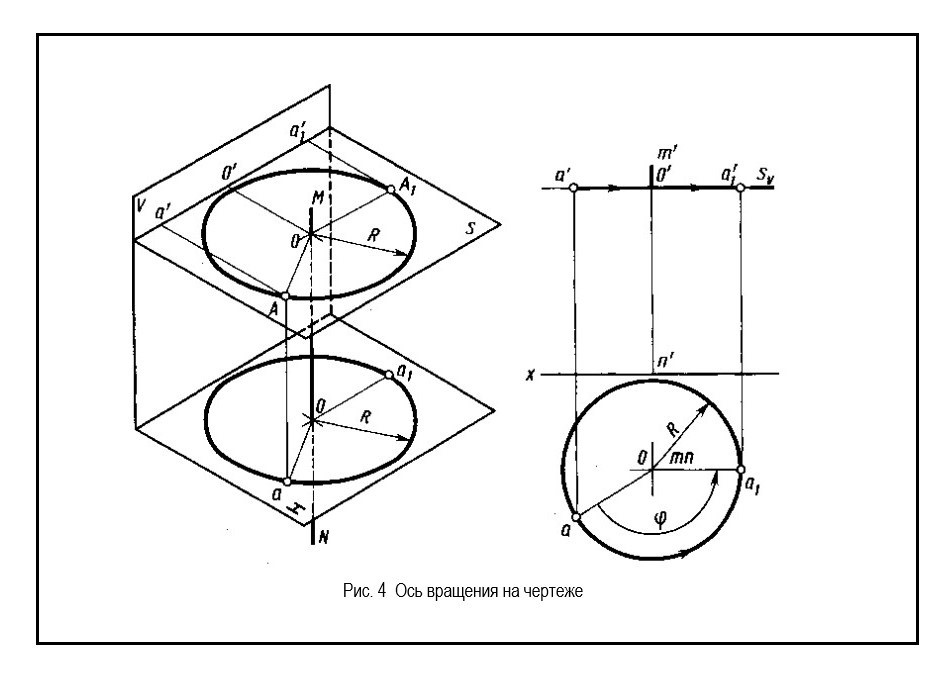

Ось вращения на чертеже

Эта линия является основой, вокруг которой происходит вращение производимых товаров. Она остается статичной, а все точки, которые находятся вокруг неё, в результате вращения формируют окружность.

Замечание: Все компоненты должны быть размещены строго в соответствии с их предназначением на этапе реализации процесса. Альтернативные расположения недопустимы.

Пример

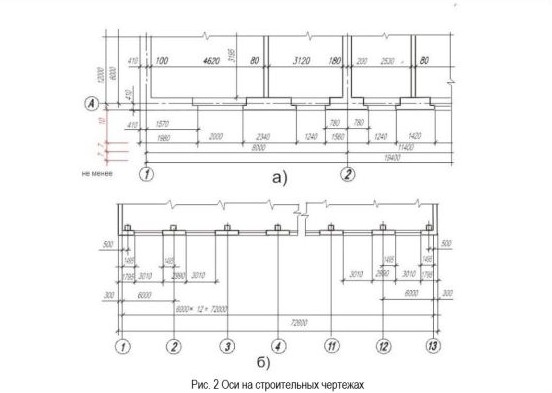

Оси на строительных чертежах

Одна из популярных систем обозначений — это прямоугольная, которая позволяет легко ориентироваться в двухмерных плоскостях. Использование такой системы помогает сохранить нужные масштабы и избегать трудностей с детализацией.

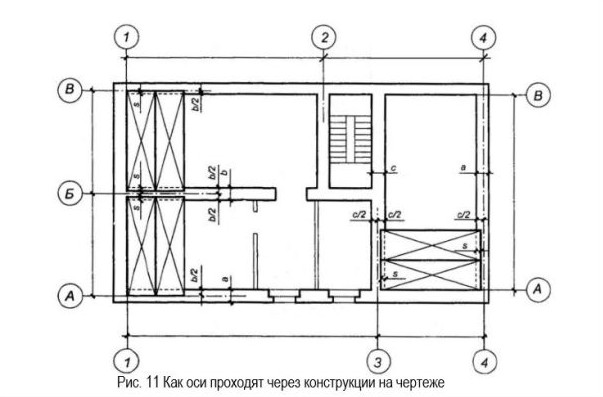

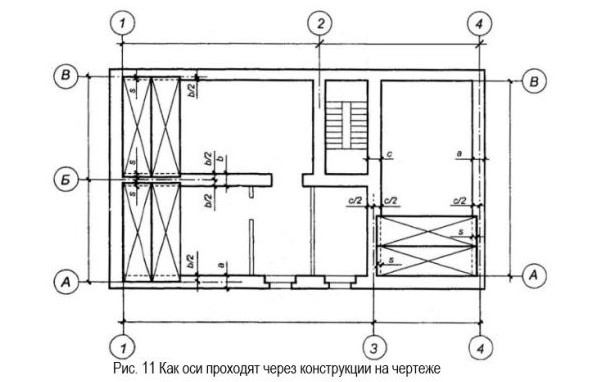

Как проходят через конструкции

Эффективность системы зависит от точности привязки к линиям. Все обозначения должны соответствовать друг другу и быть представлены в числовом или буквенном виде. При выполнении разрезов видны только линии, относящиеся к одной плоскости.

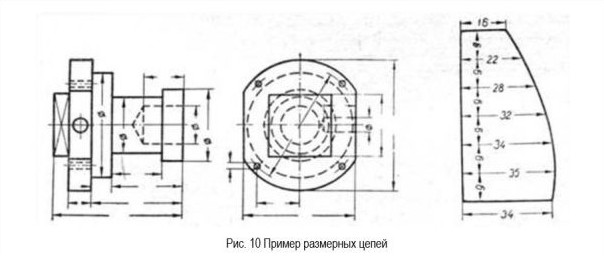

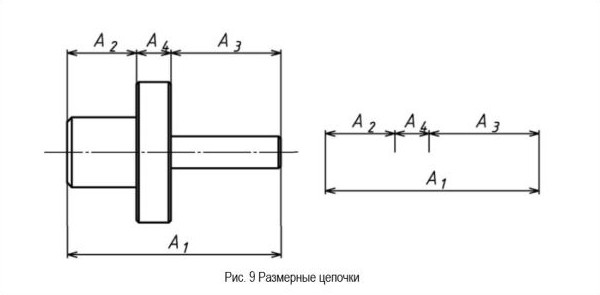

Размерные цепочки

Размерные цепочки представляют собой серию взаимосвязанных размеров, формирующих замкнутый контур, используемый для определения взаимного расположения элементов.

При создании таких цепочек обозначаются две категории: верхняя и нижняя.

Верхняя цепочка включает точные размеры относительно соседних осей, в то время как нижняя фиксирует размеры по отношению к крайним точкам. Эти данные позволяют быстро определить требуемые размеры.

Чертеж оси с резьбой

При создании резьбовых соединений необходимо выполнить их отображение. Эти соединения не требуют использования дополнительных компонентов, и их обозначение осуществляется при помощи штрихпунктирной линии.

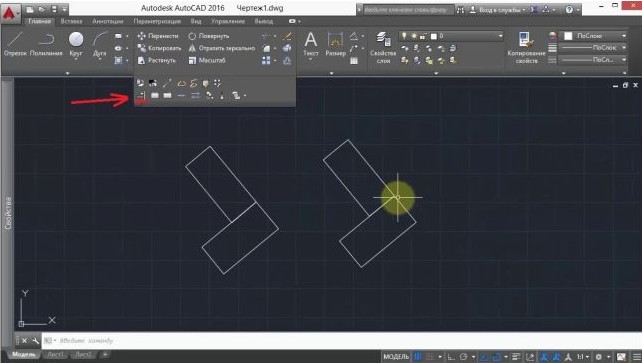

Выравнивание чертежа в AutoCAD

Работа с программным обеспечением значительно упрощает выполнение таких задач. Для выравнивания объектов в AutoCAD нужно перейти в раздел редактирования, предварительно выделив элемент, который требуется выровнять. Затем выбирается базовая точка, относительно которой будет перемещаться элемент, и целевая точка, куда его следует переместить. Также может потребоваться масштабирование для точной настройки.

Местоположение предмета и каждого его отдельного элемента, а также их взаимное размещение, зависят от установленной привязки. Это также определяет их размеры. При установлении размеров они должны быть корректно выровнены. Обычно их обозначают буквами или цифрами.

При выполнении разреза видны оси только одной плоскости.

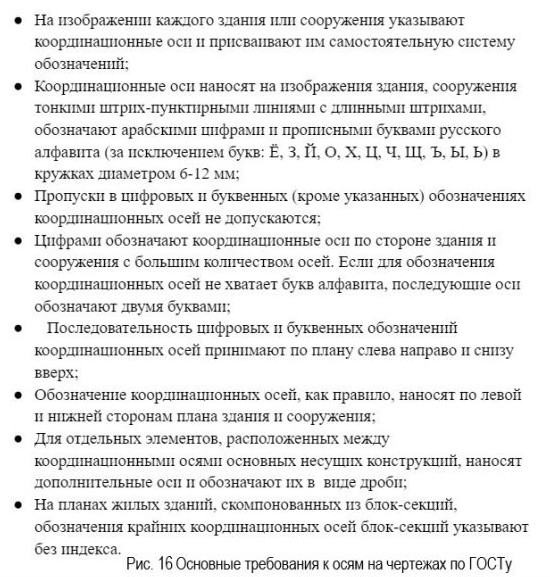

Стандартные требования к строительным чертежам согласно ГОСТ

При подготовке работы студент или другой участник процесса должен придерживаться рекомендаций, обозначенных в государственных стандартах. Соблюдение этих требований является ключевым для того, чтобы конечный результат был принят как правильный и соответствующий нормам.

Правила нанесения
