Как выбрать шрифты для чертежей?

Шрифты, применяемые в чертежах по стандартам ГОСТ. Какие символы следует выбирать для штампования, обозначения размеров, основной информации и прочих элементов документа? ГОСТовские рекомендации по строительным и инженерным шрифтам для студенческих чертежей.

Типы шрифтов для чертежей по ГОСТ

В студенческих проектах, оформленных в виде рисунков, действуют строгие нормы и требования ГОСТа. Эти стандарты разработаны для упрощения восприятия и интерпретации документов. Основное, что следует учитывать - это виды надписей и их размеры для разных частей чертежа.

Стандарты ГОСТ для шрифтов на чертежах

ГОСТ 2.304-81 под названием «Шрифты чертежные» представляет собой нормативный документ, который устанавливает все основные требования к технической документации международного стандарта. Эти требования касаются не только строительных чертежей, но и других областей промышленности. Ключевые параметры, которые следует учитывать при выборе шрифтов, включают высоту, ширину, угол наклона или его отсутствие, а также толщину линий.

В данном государственном стандарте рассматриваются следующие вопросы:

• Типы и варианты шрифтов;
• Определения и термины, используемые в черчении;
• Правила формирования символов из различных алфавитов: латинского, кириллического, греческого, а также арабских и римских цифр;
• Рекомендации по оформлению знаков препинания.

Не забывайте! При выборе шрифтов всегда следует учитывать тип документа и его конкретное назначение.

Категории шрифтов по ГОСТ: Обзор стандартов

В данном нормативном документе описаны четыре категории, каждая из которых может иметь различные подтипы, хотя обычно они применяются в своем базовом виде.

1. Категория А без наклона:

отсутствие угла наклона;

толщина составляет 1/14 от высоты.

Пример:

1. Категория А с наклоном:

угол наклона равен 75°;

толщина составляет 1/14 от высоты.

Пример:

1. Категория Б без наклона:

отсутствует угол наклона;

толщина составляет 1/10 от высоты.

Пример:

1. Категория Б с наклоном:

угол наклона составляет 75°;

ширина составляет 1/10 от высоты.

Пример:

Рекомендация! Для быстрой адаптации в чертежах и создания корректных пропорций символов, можно использовать сетку с интервалом, равным толщине.

Размер шрифта на чертежах по ГОСТу

Согласно стандартам ГОСТ, существует широкий выбор допустимых размеров высоты линий: 1,8 мм, 2,5 мм, 3,5 мм, 5 мм, 7 мм, 10 мм, 14 мм, 20 мм, 28 мм и 40 мм. Выбор конкретного размера зависит от задач, которые ставятся перед проектировщиком. При работе над масштабным проектом, например, на листе формата А1, рекомендуется использовать средние размеры высоты линий, такие как 5 мм или 7 мм. Также важно учитывать, что для разных частей рисунка можно применять разные размеры, чтобы добиться оптимальной читаемости. Например, для аннотаций и комментариев удобнее использовать размеры 2,5 мм или 3,5 мм. Однако размер 1,8 мм следует использовать с осторожностью, поскольку он может быть труден для чтения. Правила документации запрещают использование такого размера в проектах, выполненных карандашом.

Совет! Если требуется использовать размер 1,8 мм, попробуйте выбрать шрифт типа Б с или без наклона. Это позволит сделать символы более четкими и видимыми за счет увеличения их толщины.

Шрифт для основной надписи на чертеже

Основная надпись представляет собой ключевой элемент каждого документа. Она выделяется наиболее крупными буквами и содержит следующие сведения:

• Название проекта;
• Номер страницы;
• Имя авторов проекта;
• Информация об учебном заведении или иной организации;
• Вес и масштаб проектируемого объекта или сооружения;
• Дата составления.

Эта надпись должна размещаться в правом верхнем углу страницы. Размеры (ширина и высота) зависят от формата страницы и масштабов проектной работы. Обычно основная надпись находится в рамках с размерами 55*185 мм или 15*185 мм.

Рекомендация! Прежде чем сдавать проект, убедитесь, что основная надпись видна без необходимости разворачивать лист.

Шрифты для штампа чертежа

Штамп представляет собой компактную таблицу, размещенную в блоке основной надписи. Для обеспечения удобства восприятия и компактности, в нем применяется краткая и единообразная подпись, которая помогает сохранить читабельность и уместить всю необходимую информацию. В таблицу штампа обычно включаются следующие данные:

• Название проекта;
• Полные имена лиц, ответственных за создание прототипа и проведения проверки;
• Вес и масштаб изделия;
• Номер листа документа;
• Дата составления;
• Информация о компании, для которой осуществляется разработка проекта.

Шрифты для заполнения рамки чертежа

Рамка представляет собой границу, которая отделяет рисунок от остальной части ватмана. В соответствии с ГОСТ, существуют строгие требования к размещению: от левого края должно быть 20 мм, а от остальных краев – по 5 мм. После создания рамки на листе размещаются основные элементы: надпись и штамп, соблюдая следующие указания:

• Название работы – 7 мм;
• Название компании – 5 мм;
• Шифр – 10 мм;
• Номер листа – 5 мм;
• ФИО исполнителей – 3,5 мм.

Важно отметить, что эти параметры остаются неизменными для всех масштабов ватмана. Однако размер таблицы может изменяться в зависимости от объема и количества информации, которую необходимо в нее включить.

Как правильно выбрать шрифт для подписей на чертежах

Каждое изображение на ватмане должно быть подписано исполнителями. Иногда на одном ватманском листе может быть несколько таких элементов, и каждый из них должен быть подписан и иметь соответствующую табличку со штампом. В узловых подписях необходимо указать масштаб. Символы должны соответствовать стилю, используемому в остальной части документа. Выбирается один из четырех предложенных вариантов. Если высота символов небольшая, рекомендуется использовать тип Б без наклона.

Определение размера шрифтов для позиций на чертеже

Позиции представляют собой составляющие общего конструктивного элемента. Каждой из этих позиций должно быть присвоено порядковое число с пояснением. Размер надписи зависит от выбранного типа для размерных чисел. Надписи следует увеличивать на одну или две позиции относительно стандартных высот символов.

Например, если высота размерных чисел составляет 3,5 мм, рекомендуется устанавливать высоту позиций на уровне 5 или 7 мм. Не рекомендуется использовать слишком крупные или мелкие подписи, так как это может затруднить их читаемость.

Выбор шрифта для размерных обозначений на чертеже

Размерные обозначения демонстрируют масштаб различных элементов проекта. Хотя ГОСТ не устанавливает строго определенных размеров для таких надписей, обычно применяются размеры 2,5 или 3,5 мм. Размер 1,8 мм рекомендуется избегать, так как он слишком мал и может способствовать ошибкам в расчетах.

Настройка шрифтов для чертежей в AutoCAD

В программном обеспечении для работы с документами доступны предустановленные стандартные шаблоны. Если вы используете AutoCAD, следуйте этим шагам:

1. Откройте новый документ.
2. Выберите инструмент «Текст», который обозначен иконкой в виде заглавной буквы А.
3. Введите требуемый текст.
4. После выбора инструмента откроется меню «Свойства», где вы сможете настроить форматирование символов по вашему желанию.

Упрощение процесса станет возможным, если вы примените стандартные символы ГОСТ. В программе AutoCAD доступны несколько предустановленных вариантов для этого. Вот пошаговая инструкция:

1. Перейдите к инструменту «Аннотации», который можно найти в панели, расположенной под разделом «Текст».
2. Кликните на опцию «Стили текста» и выберите стиль «Аннотативный».

После этого можно установить выбранный стиль в качестве основного. В результате текст на цифровом документе будет автоматически соответствовать стандартам ГОСТ.

Настройка шрифтов для чертежей в Компас

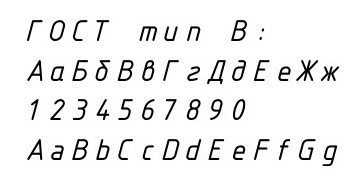

В системе Компас доступны два формата символов по стандарту ГОСТ, обозначенные как «GOST Type A» и «GOST Type B». Эти форматы представляют собой цифровые аналоги стандартов типа А и Б. Чтобы установить один из них в качестве варианта по умолчанию, выполните следующие действия:

1. Перейдите в раздел «Настройка» и выберите опцию «Параметры».
2. Откройте вкладку «Текущий чертеж».
3. Кликните на пункт «Шрифт по умолчанию» и выберите один из предложенных стандартных форматов.

Выбор шрифтов для чертежей в Microsoft Word

Microsoft Word идеально подходит для создания пояснительных записок к проектам. Такие документы должны быть оформлены в строгом соответствии с требованиями ГОСТ. Для того чтобы выбрать правильный стиль подписи, необходимо найти нужный шаблон и скачать его. В Word эти шаблоны обозначены как «GOST Type A» и «GOST Type B», так же, как и в Компасе.

Рекомендация! Если требуется использование наклонных символов, оптимальным выбором будет курсив. Угол наклона курсивного шрифта составляет приблизительно 75°, что соответствует установленным стандартам.

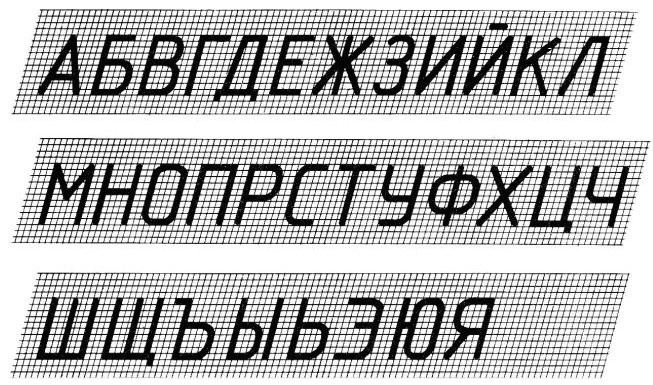

Пример оформления русского шрифта на чертежах

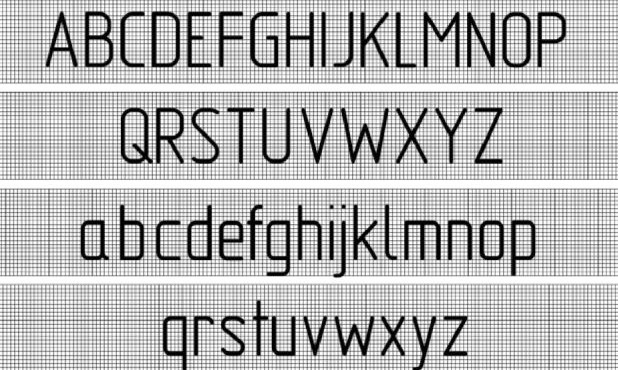

Пример оформления латинского шрифта на чертежах

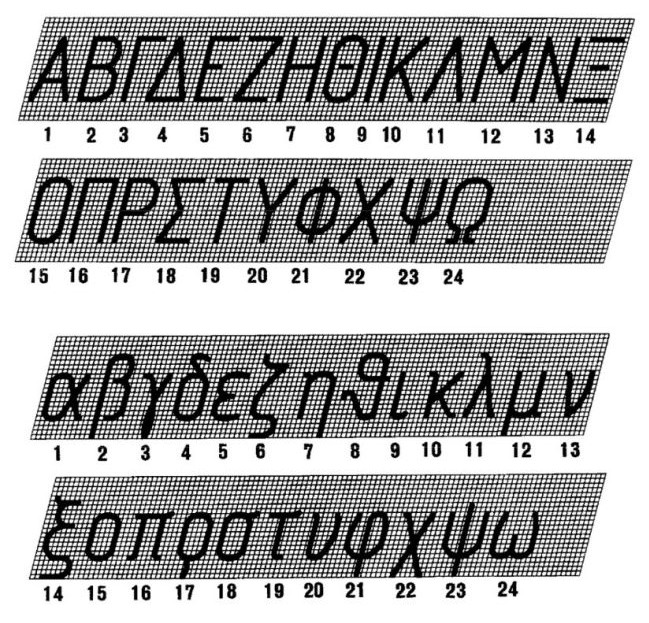

Пример оформления греческого алфавита на чертежах

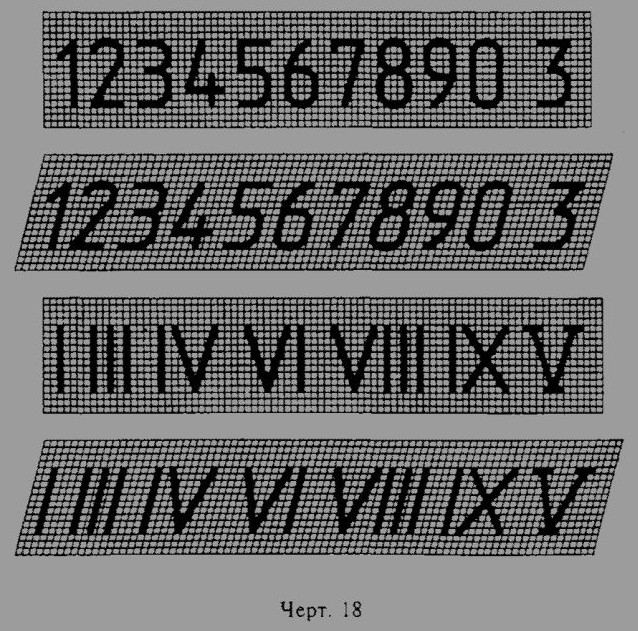

Пример оформления арабских и римских цифр на чертежах

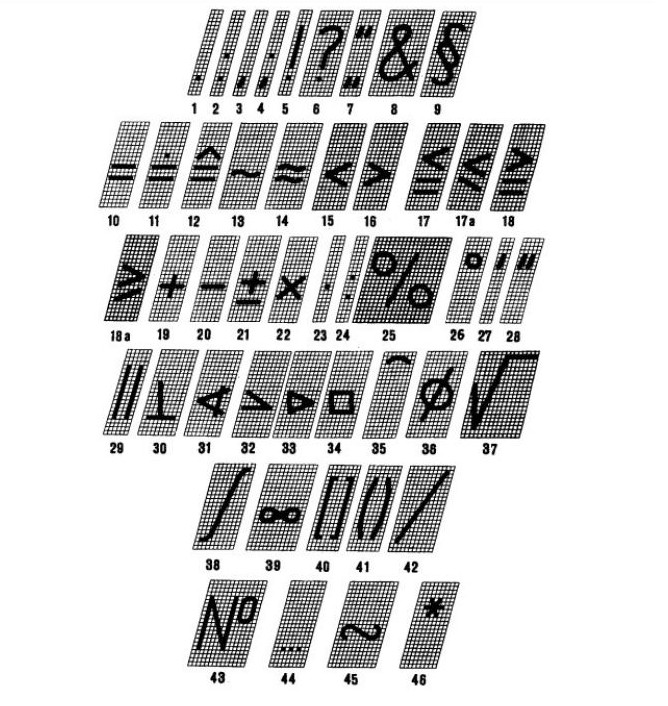

Пример оформления знаков на чертежах
