Как создать и разместить штампы на чертеже

Штамп, присутствующий на чертежах, представляет собой основную размещаемую в углу любого графического или текстового документа в соответствии с требованиями ГОСТ.

Оформление штампов на чертежах: основные требования по ГОСТ

Проектные, архитектурные и строительные чертежи отличаются от простых схем и эскизов тем, что они оформляются с использованием рамки и углового штампа, соответствующих требованиям ГОСТ 2.104.2006 «Основная надпись».

В этом нормативном документе, доступном для скачивания в интернете, описаны правила оформления, размеры и требования к штампам для чертежей различных форматов (А4, А3, А2, А1, А0). В стандарте также приведены примеры заполнения штампов и указаны необходимые атрибуты и реквизиты для каждой графы.

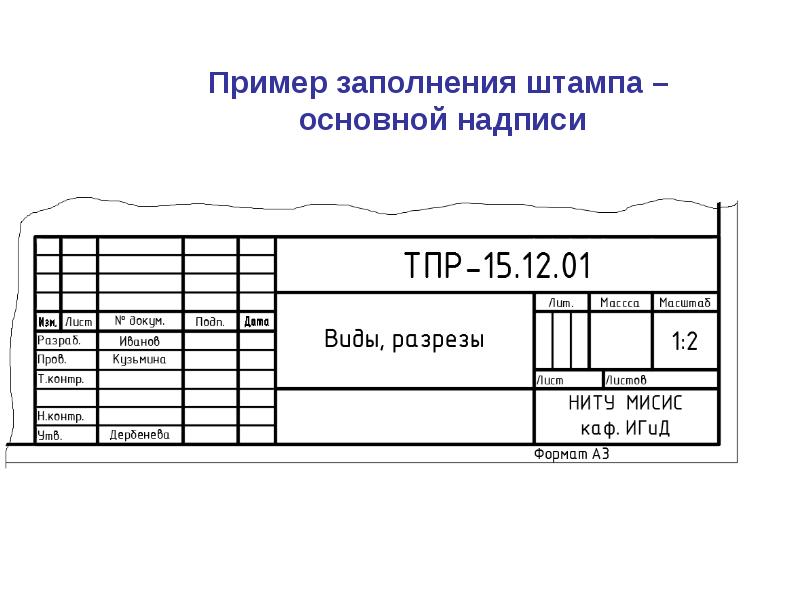

При оформлении основной надписи документа необходимо соблюдать следующие правила:

• Основной шрифт должен быть выбран из шрифтов А или Б.
• Штамп размещается в нижнем правом углу страницы.
• Если в документ вносятся изменения, эти изменения должны быть отражены в штампе (включая номер изменения, дату, подпись и номер разрешения на внесение изменений).
• Электронные версии документа (форматы dwg, doc, rvt, pdf) и их бумажные версии, хранящиеся в архиве, должны полностью соответствовать друг другу.
• Информация в штампе должна быть точной и полной.
• Заполненный штамп должен быть подписан ответственным исполнителем, руководителем и нормоконтролером (указываются фамилия, инициалы и подпись, расшифровка инициалов не требуется).

Процедура аннулирования листов

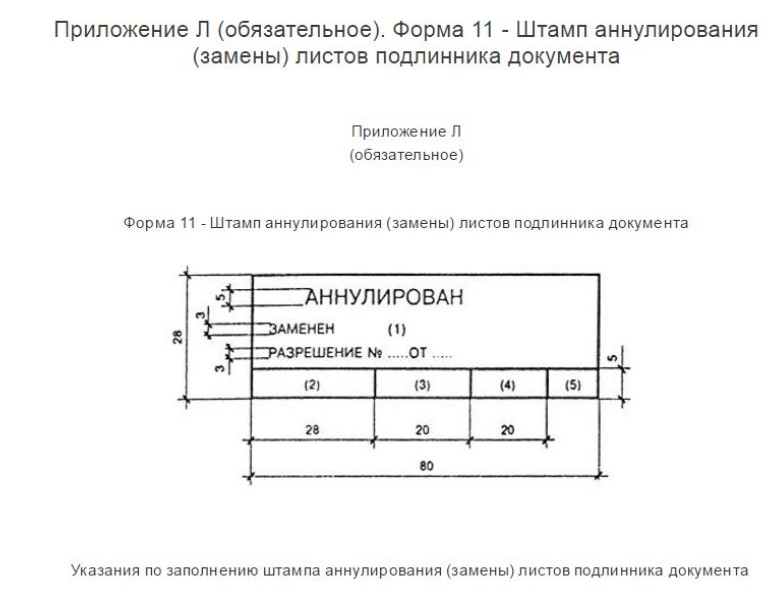

В некоторых случаях изменение документа в листе может оказаться нецелесообразным из-за его значительного объема. В таких ситуациях лист подлежит аннулированию. Процесс аннулирования и внесения изменений регулируется ГОСТ Р 21.1003. Этот стандарт предписывает, что на всех оригинальных и копийных листах должен быть проставлен штамп «Аннулировано», размер которого составляет 80 на 28 мм. Внутри штампа указываются номер, дата регистрации разрешения на изменение и подписи ответственных лиц. Если замена не требуется, то в соответствующем месте ставится прочерк, в противном случае указывается новый номер листа. Шрифт внутри штампа имеет высоту 3 мм, а надпись «АННУЛИРОВАН» — 5 мм.

Учет изменений в проекте: как вести карточку по нормам ГОСТ

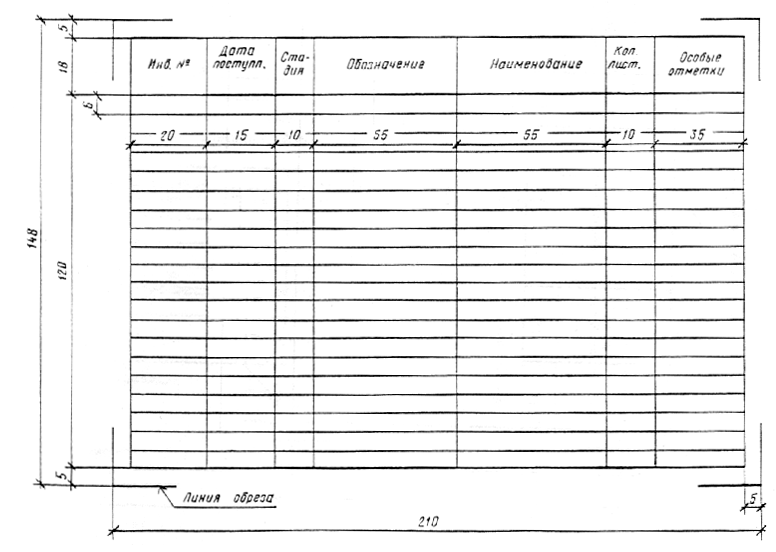

После завершения проекта он передается заказчику, а его копии сохраняются в архиве. Обычно следующая фаза включает экспертизу проекта, поэтому заказчик отправляет полученные экземпляры и электронную версию проекта в соответствующую экспертизу — государственную или частную. На основании замечаний экспертов в проект вносятся необходимые корректировки. Внесение изменений должно быть документально зафиксировано, а правила внесения таких изменений изложены в ГОСТ Р 21.1003. В соответствии с этим стандартом ведется карточка учета документации, содержащая 10 обязательных реквизитов:

• Уникальный инвентарный номер;
• Дата, когда поступил объект;
• Кодовое обозначение;
• Полное наименование предмета;
• Общее количество страниц;
• Специальные пометки;
• Шифровка объекта;
• Название объекта и место его строительства;
• Номер листа;
• Текущая стадия проекта;
• Форма выпуска документации.

Образец подобной карточки можно найти в приложении к стандарту.

Нормы размещения штампов на чертежах: разнообразие форматов

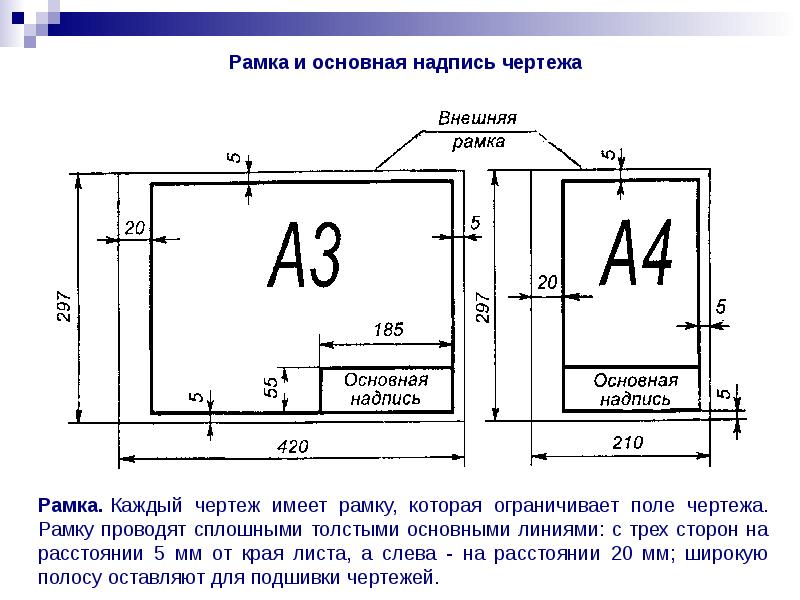

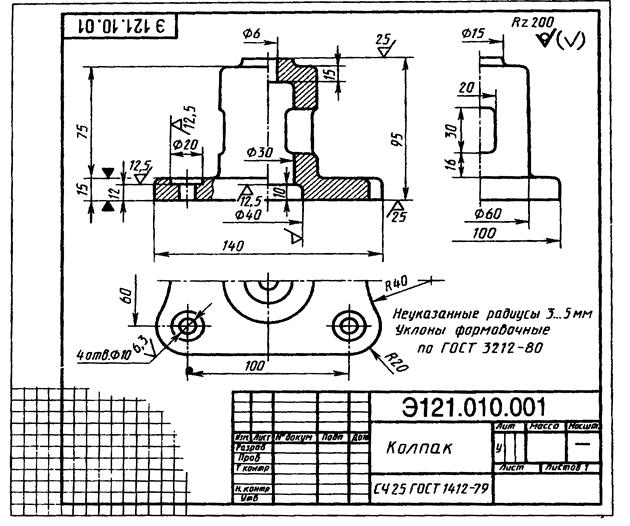

Основная надпись обычно размещается в нижней части страницы, при этом её стандартное положение — справа. Давайте рассмотрим, как штамп размещается в различных форматах:

• В случае вертикальной (книжной) ориентации листа формата А4 основной текст или штамп занимает всё пространство между внутренними рамками и имеет ширину 185 мм.
• При альбомной ориентации листа А4 или при работе с большими форматами, штамп размещается в правом нижнем углу, вдоль рамки. Его размеры регламентируются ГОСТом: ширина составляет 185 мм, а высота может варьироваться.

Если используется двусторонняя печать, то на четных страницах штамп располагается с левой стороны.

Штампы в компьютерных программах

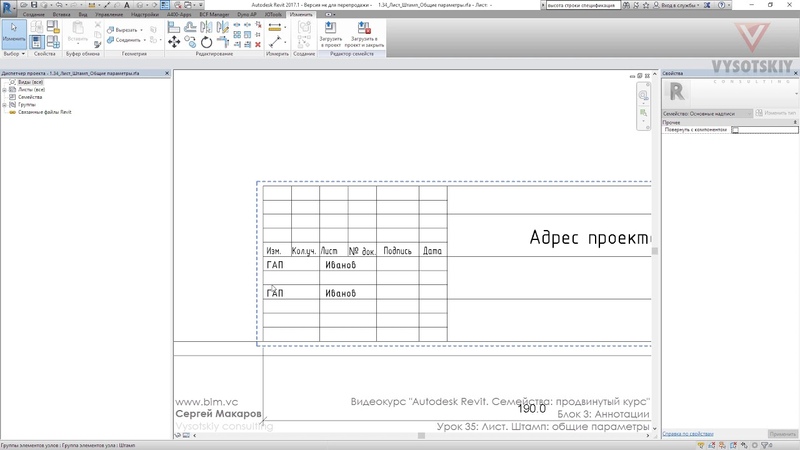

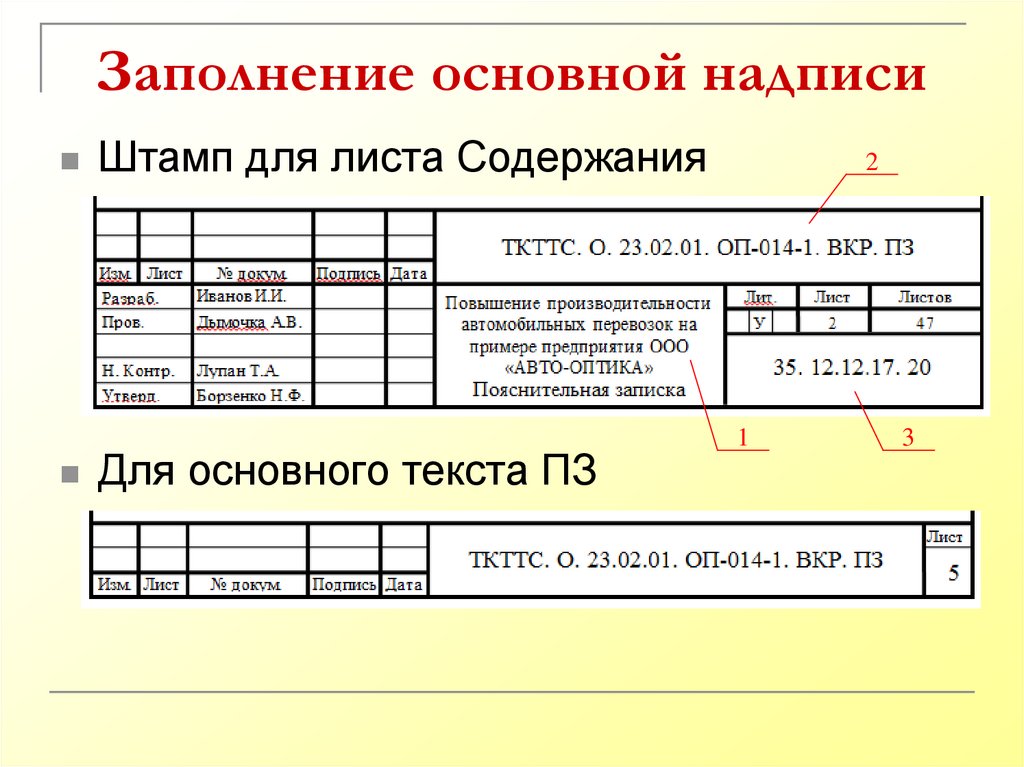

Стандарты ГОСТ устанавливают требования к правильному заполнению и оформлению штампов в исполнительной, проектной, конструкторской и сборочной документации. Однако в этих нормах не указаны конкретные инструменты, которые должны использоваться для создания штампов. В рамках учебных проектов, таких как школьные или студенческие работы, штампы обычно наносятся вручную. В профессиональной практике для этих целей применяются специализированные программные средства, такие как Компас, Ревит и Автокад, которые позволяют создавать штамп в соответствии с выбранным форматом листа. Часто используется предварительно подготовленный шаблон, который можно интегрировать в проект. Для текстовых документов также применяются шаблоны штампов в Word.

Штампы на чертеже

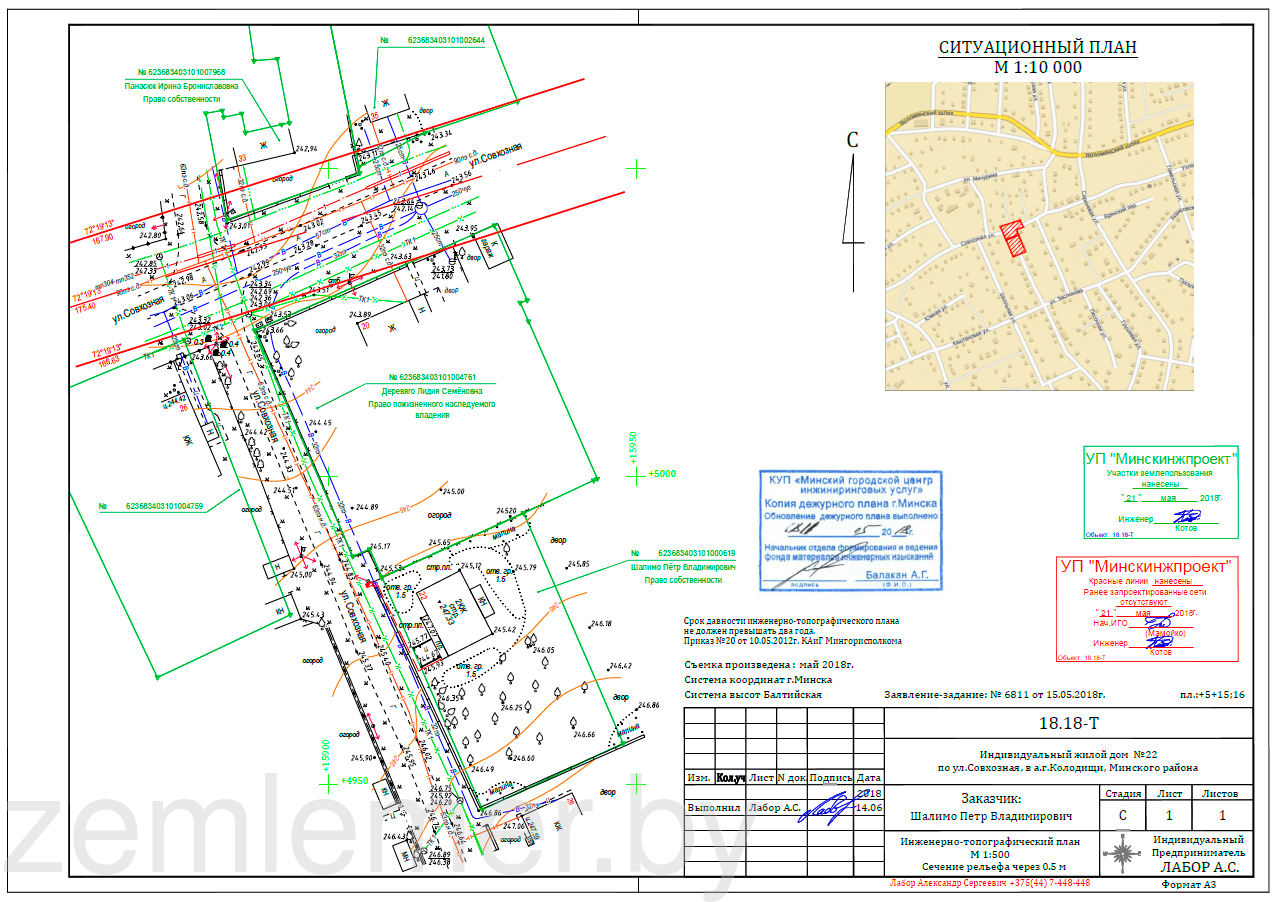

На чертежах также размещаются штампы, подтверждающие, что проект или его отдельные листы прошли проверку соответствующими инстанциями. Например, на эскизах фасадов ставится штамп с надписью «Согласовано» и подписью главного архитектора. В генеральных планах земельных участков (второй лист графической части) для инженерных сетей также ставятся штампики с пометкой «Согласовано». Смежные специалисты добавляют свои отметки, подтверждая корректность обозначений сетей и возможность их подключения в соответствии с выданными техническими условиями. Экспертные организации проверяют наличие всех необходимых отметок на плане и фасаде.

Вопросы и ответы

Кто проверяет корректность оформления штампа?

Оценка корректности заполнения осуществляется номоконтролером, который не имеет права ставить свою подпись до тех пор, пока документ не будет полностью соответствовать стандартам ЕСКД и СПДС.

Каким образом заполняются дополнительные поля основной надписи?

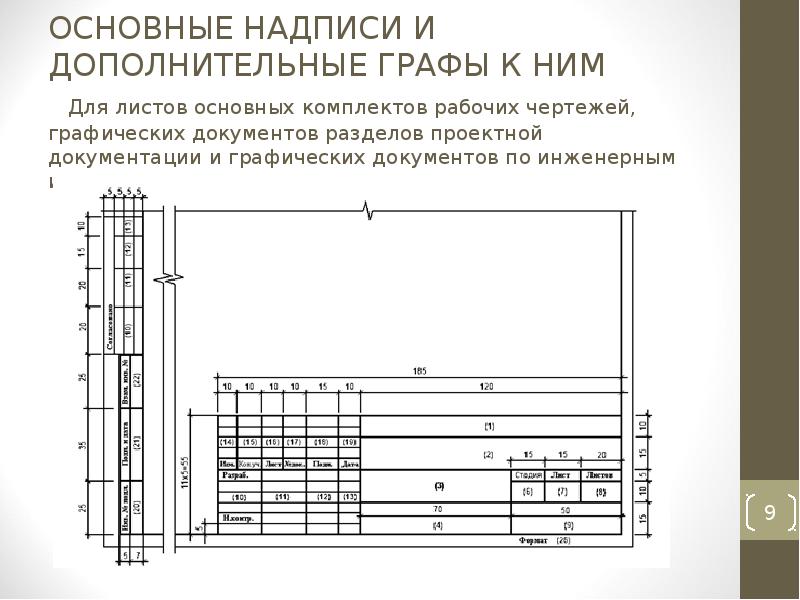

В дополнение к основной надписи, расположенной в правом нижнем углу документа, верхний угол содержит дополнительные графы. В графе 24 указывается документ, на основе которого был выпущен данный документ, графа 27 предназначена для нанесения знака документа, установленного заказчиком или его изображения, а графа 28 заполняется номером и годом согласования решения, соответствующего данной литере.

Какое значение имеет реквизит штампа «литера»?

Литера используется для обозначения стадии разработки документа. Например, литера «Э» используется для обозначения эскизных проектов, а литера «Р» применяется к рабочей документации. Литера «О» указывает на первую опытную партию изделия, в то время как литера «А» может быть применена к деталям, изготовленным методом штамповки, шибки, вытяжки и других процессов, которые были доработаны на основе опытной партии.
