Как обозначить виды соединений деталей на чертеже

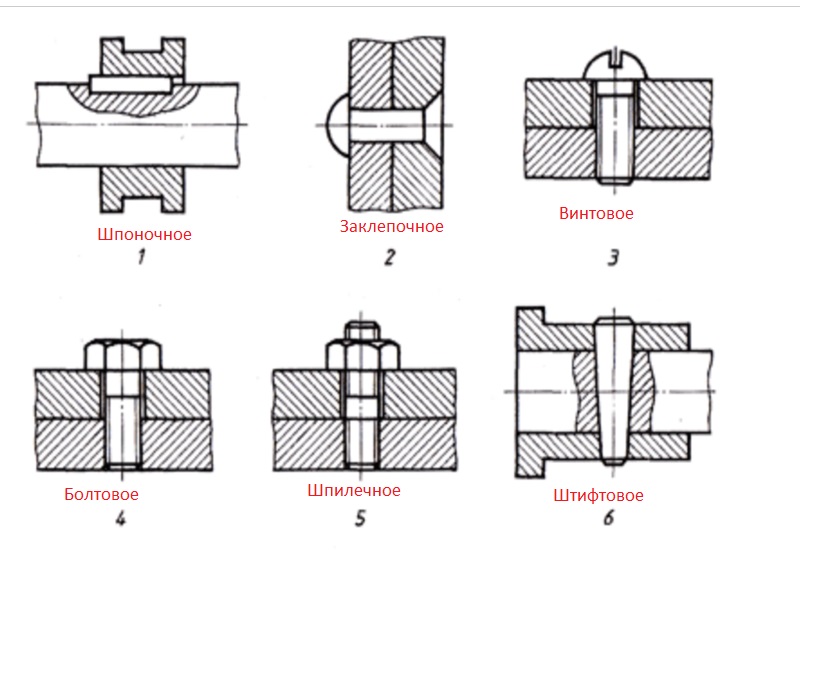

Разделение соединений деталей можно провести на две основные группы: разъемные и неразъемные. Неразъемные соединения такие, которые можно разделить только путем разрушения компонентов, например, сварные, клепанные или пайные соединения. В то время как разъемные соединения позволяют многократное разборку и сборку элементов.

Болтовое соединение

Болтовое соединение — один из наиболее часто применяемых видов соединений деталей. В подвижных соединениях предполагается, что детали перемещаются относительно друг друга, однако в случае болтового соединения они остаются прочно скрепленными. Гайки, которые навинчиваются на резьбовой конец болта, обеспечивают прочное соединение деталей. Болт состоит из головки и стержня с нарезанной резьбой. В чертежах крепежных элементов условное изображение должно соответствовать стандартам инженерной графики и ГОСТ. Оно должно включать форму, размеры, класс прочности и обозначение покрытия. Если диаметр резьбового отверстия меньше 4 мм, допускается упрощенное изображение его размеров.

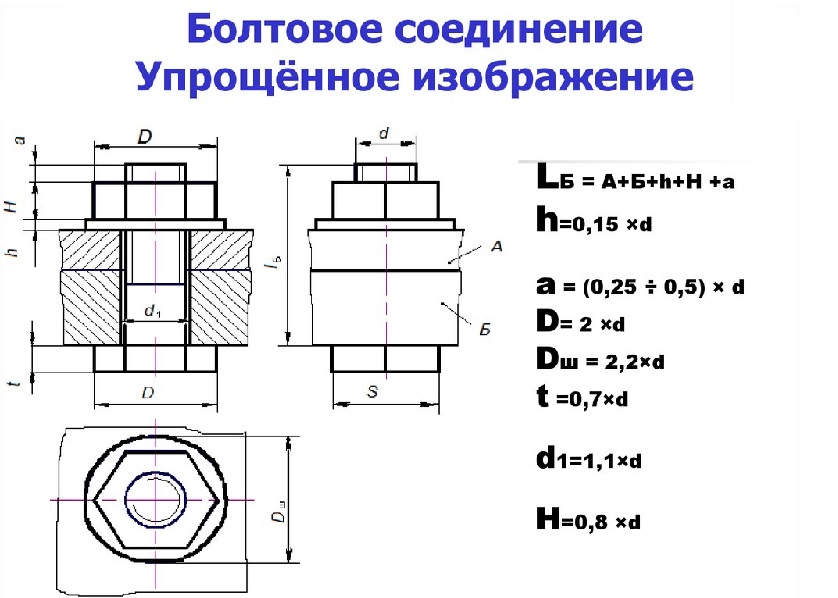

Также сборочный чертеж, как правило, включает данные о болтовых соединениях, их типах и разновидностях. Типовые решения и пошаговая инструкция по их выполнению показаны на рисунке 1.

Резьбовое соединение

Когда одна деталь соединяется с другой с использованием резьбы, это соединение называется резьбовым. Основные параметры резьбы включают её размеры, которые на рисунке обозначаются шагом, углом профиля, глубиной, а также наружным, средним и внутренним диаметром. В соответствии с требованиями ГОСТ в области инженерной графики, которые применяются ко всем типам чертежей, включая сборочные чертежи, существуют определенные стандарты. На разрезе резьбы наружный диаметр обозначается тонкой линией, в то время как на проекциях, перпендикулярных к оси, резьба изображается как разомкнутая окружность.

Для обеспечения точности выполнения соединений в соответствии с чертежами требуется учитывать допуски, которые помогают достичь необходимой точности.

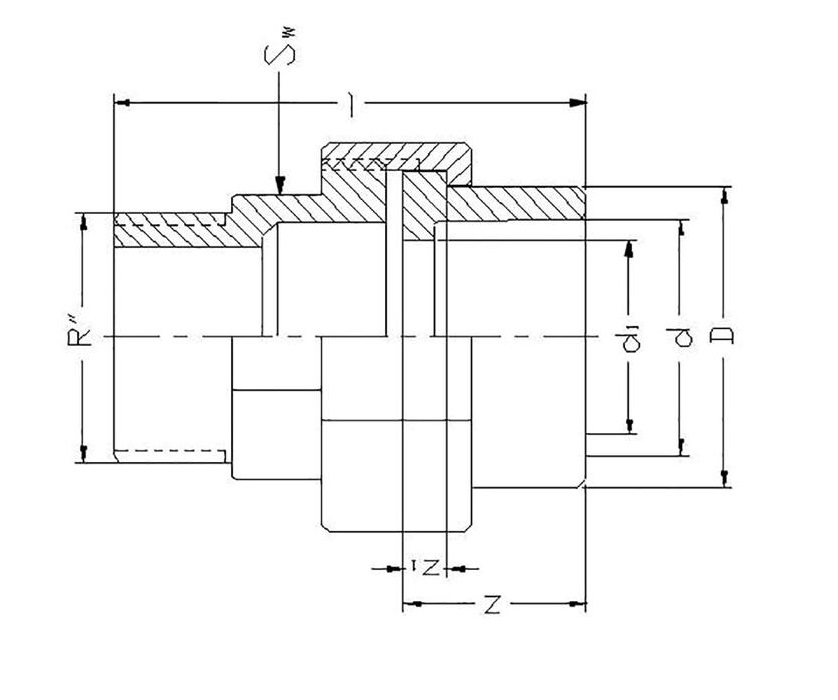

Примеры резьбовых соединений, таких как соединение “американка”, представлены на рисунке 2.

Шпилечное соединение

Шпилечное или шпильковое соединение применяется в ситуациях, когда использование болтов невозможно, недостаточно места для их установки, либо требуется уменьшение массы конструкции. В таком соединении шпильки используются для скрепления деталей, вкручиваясь на полную длину, включая область, где резьба переходит в гладкую часть. Шпилька представляет собой длинный цилиндрический элемент, и процесс её установки включает следующие этапы:

• Один конец шпильки ввинчивается в одну из деталей;
• На другой конец наворачивается вторая деталь вместе с гайкой.

Ключевые характеристики шпильки включают её размер, размер шайбы и гайки.

Для упрощения представления шпильки на чертеже используется сокращённый способ изображения. Сборочный чертеж также выполняется в упрощённой форме, следуя стандартам ГОСТ 2.315-68.

Шпоночное соединение

Шпоночное соединение представляет собой подвижный узел, включающий в себя вал, шпонку и ступицу колеса. Передача вращающего момента осуществляется через шпонку, соединяющую вал со ступицей. В зависимости от типа, шпоночные соединения могут быть ненапряженными — в таких случаях используется призматическая или сегментная шпонка, или напряженными, где применяются клиновые шпонки или штифты. Спецификации в ГОСТ позволяют чертить детали для каждого типа такого соединения. Сборочный чертеж должен включать схему шпоночного соединения, а также указания на диаметр вала, крутящий момент, сечение и длину. Например, шпонка с обозначением 2-20*12*150 расшифровывается следующим образом: 2 — тип исполнения, 20*12 — размеры сечения, 150 — длина.

Шпоночное соединение упрощает процесс замены деталей.

Сварочное соединение

Сварные швы широко используются для соединения различных металлических конструкций. Согласно стандарту ГОСТ 5264-80, существует несколько типов соединений, включая угловые, стыковые, нахлесточные и тавровые сварные соединения, которые определяются в зависимости от способа примыкания деталей. Обозначение сварного соединения на чертежах не зависит от типа шва; видимый шов изображается сплошной линией, а скрытый — штриховой, как предписано правилами инженерной графики. Для удаления шлака и снятия внутренних напряжений из металла проводят обработку сварных швов.

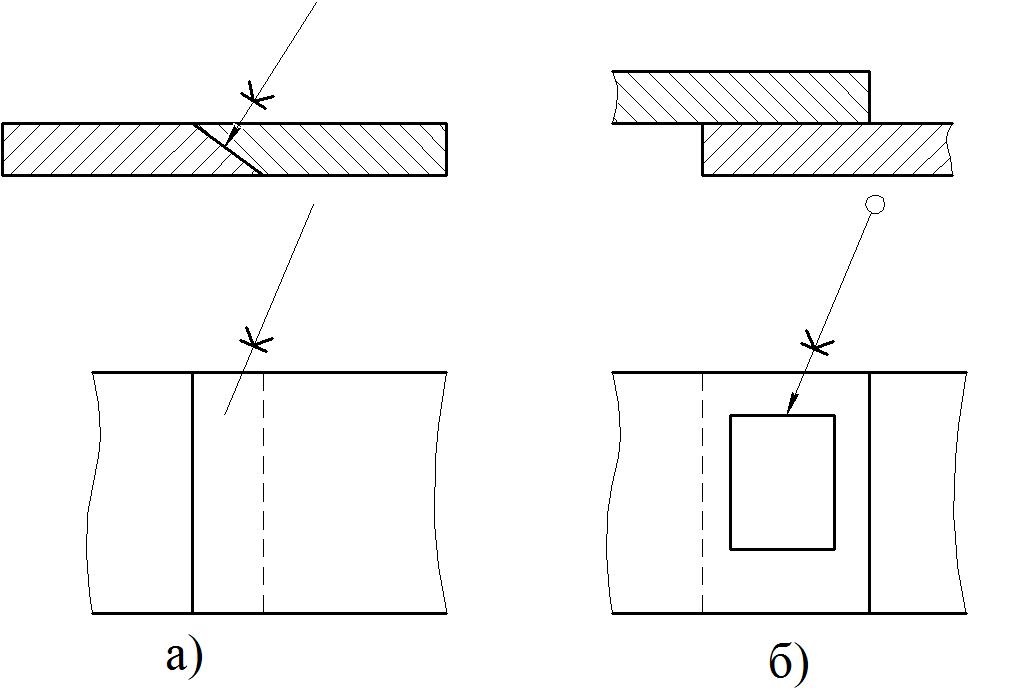

Процесс сварки может осуществляться как вручную с использованием дугового метода, так и механизированным способом. На сборочном чертеже одиночная сварная точка обозначается знаком «+».

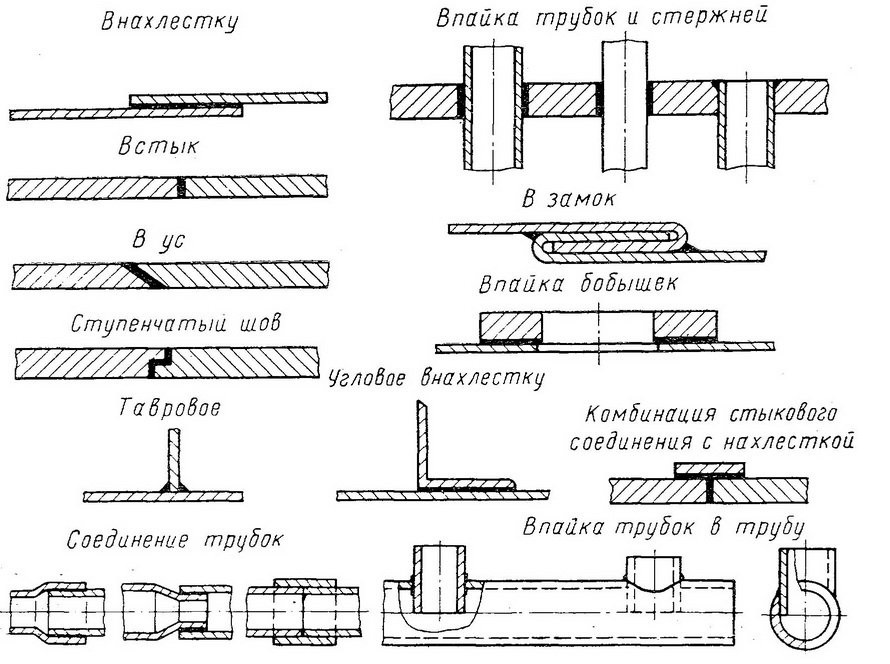

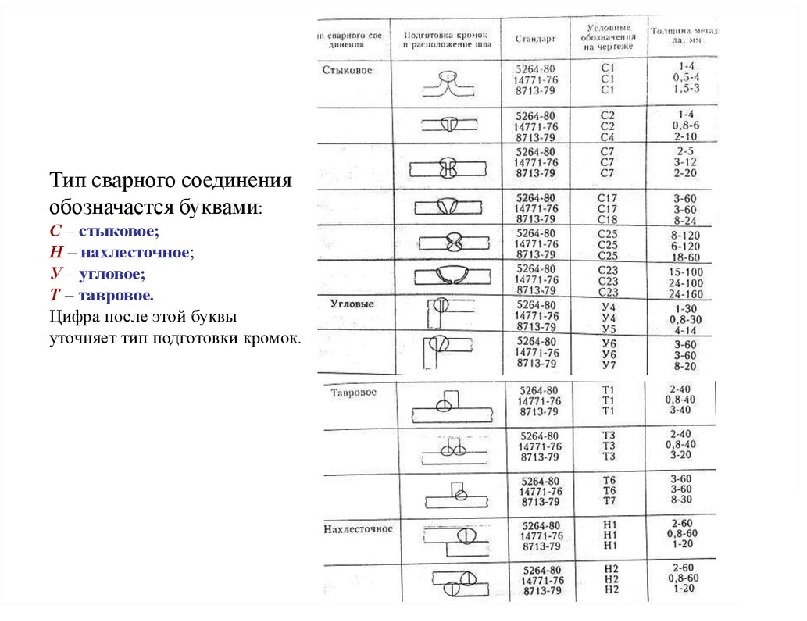

Примеры различных типов швов можно найти в таблице на изображении ниже.

Шлицевое соединение

Шлицевое соединение, также известное как зубчатое соединение, представляет собой метод сопряжения вала и отверстия через систему пазов и выступов, расположенных радиально на их поверхностях. Такое соединение обеспечивает высокую точность соосности. В зависимости от профиля зуба, шлицевые соединения классифицируются на прямобочные, эвольвентные и треугольные формы. Процесс центрирования может осуществляться по наружному диаметру, внутреннему диаметру зубьев или их боковым граням.

На чертежах, согласно ГОСТу, шлицевое соединение изображается двумя линиями: одна обозначает номинальный профиль, а вторая — впадины шлицев. Правила черчения требуют отображения шлицевого соединения с помощью выносной линии на полочке.

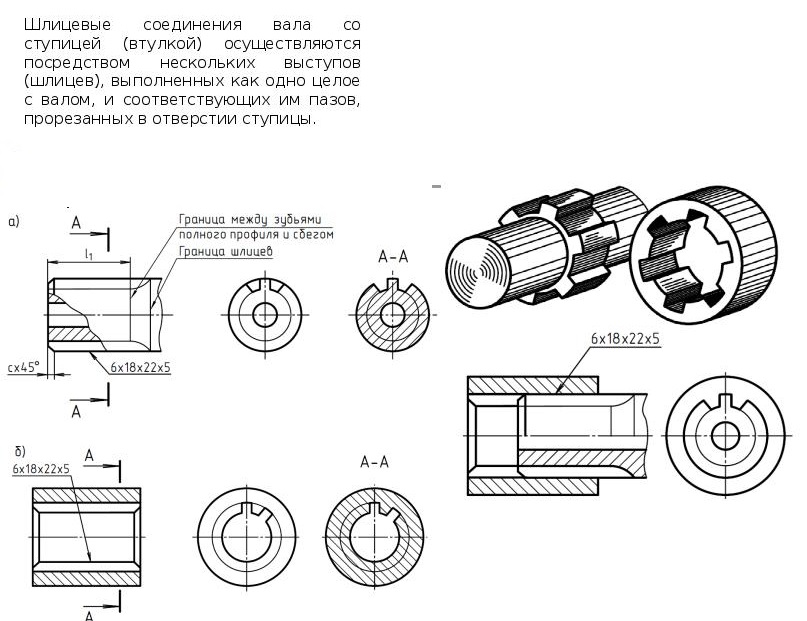

На представленном ниже рисунке можно увидеть, как правильно изображается шлицевое соединение в соответствии с установленными стандартами.

Винтовое соединение

Винт представляет собой элемент, который служит для соединения деталей в винтовом соединении. На сборочных чертежах винт изображается утолщенными линиями. Обычно его изображение соответствует номинальным размерам, исходя из диаметра резьбы и толщины соединяемых деталей. Длина винта вычисляется как сумма толщин всех деталей и высоты головки винта. В случаях, когда использование болтового соединения с гайкой оказывается нецелесообразным с экономической точки зрения, применяется винтовое соединение.

На спецификациях сборочных чертежей должны быть указаны все компоненты соединения с деталями, включая их номер и количество. Например, винт с полукруглой головкой может быть указан как позиция 6, в количестве 30 штук.

Паяное соединение

Соединения, выполняемые пайкой, обозначаются сплошной линией с толщиной в 2 s и условными обозначениями, где С указывает на пайку, а К - на склеивание. Клепаные соединения в разрезе и на чертежах обозначаются в соответствии с ГОСТ 2.313-82.

Штифтовое соединение

Штифт представляет собой металлический элемент, предназначенный для закрепления деталей, имеющий форму стержня с коническими или цилиндрическими рабочими поверхностями. Стандарты размеров и формы штифтов можно найти в ГОСТ 3128-70. Условное обозначение штифта включает наименование, тип исполнения, размеры (диаметр и длину) и указание на стандарт. При изображении штифта на разрезе следует учитывать, что если секущая плоскость проходит вдоль оси штифта, его изображают как цельный элемент, без разрезов.

Штифты используются для выдерживания умеренных нагрузок. Обычно штифт вставляется вертикально, тогда как шпонки в шпоночных соединениях устанавливаются горизонтально.

Трубное соединение

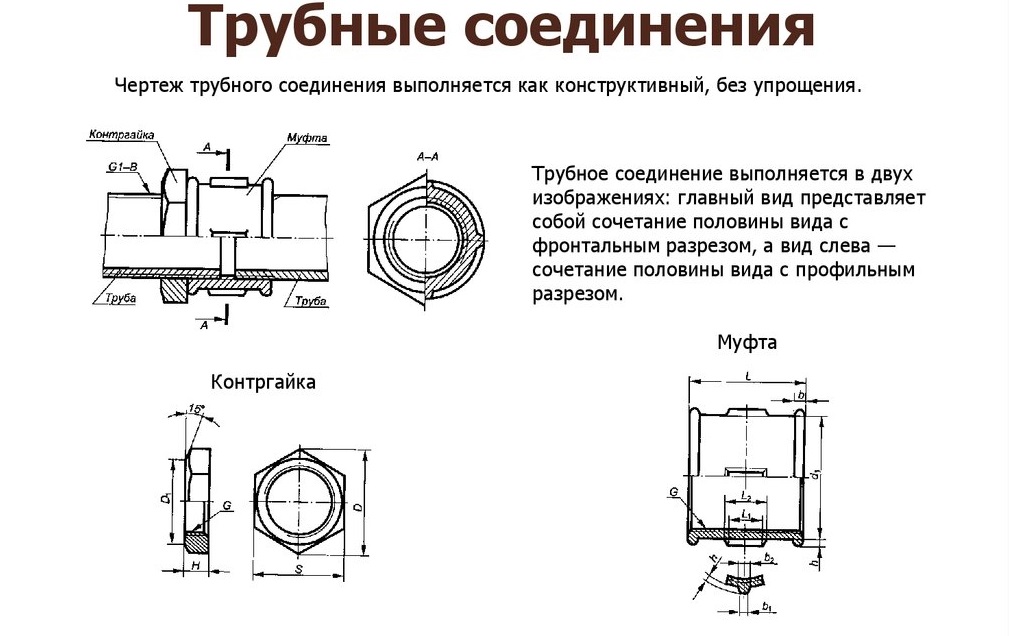

Соединения труб могут выполняться как с цилиндрической, так и с конической формы. Основные размеры для чертежей определяются диаметром внутреннего просвета трубы. Такие соединения применяются в системах водоснабжения, отопления и канализации.

Для соединения труб применяются различные фитинги, например, муфты и тройники, которые обеспечивают прямое или угловое соединение труб. Длина резьбы в фитинге должна быть больше, чем сумма длины резьбы в отверстии фитинга и величины сбега резьбы на трубе. В инженерной графике при создании чертежей важно указывать все условные обозначения, включая профиль резьбы, её шаг и диаметр.

Фланцевое соединение

Фланец представляет собой плоский элемент, который чаще всего имеет круглую или квадратную форму и оборудован отверстиями для крепежа. Его основное назначение — обеспечить надежное герметичное соединение труб. Система соединений, в которой используются такие элементы, называется фланцевым соединением.

Шплинтовое соединение

Шплинтовое соединение включает два основных компонента: шплинт и зафиксированную деталь. Шплинт предназначен для закрепления валов и осей, а также для предотвращения непреднамеренного раскручивания гаек. Шплинты могут иметь различные формы, такие как прямые, т-образные, игольчатые и кольцевые.

Клееное соединение

При данном типе соединения детали соединяются с помощью клея, что обеспечивает герметичность и высокую устойчивость к ударным и вибрационным нагрузкам. Этот метод относится к неразъемным соединениям и обозначается в соответствии с ГОСТом сплошной линией.

Запрессованное соединение

Запрессованное соединение представляет собой метод механического сопряжения, при котором после установки образуется плотное зажимное соединение. Это соединение классифицируется как неразъемное, аналогично клепаному или заклепочному способу соединения. Типы запрессованных соединений обозначаются по стандарту ГОСТ 2.313-82.

Разъемные и неразъемные соединения

Соединения могут быть разделены на разъемные и неразъемные в зависимости от функциональности и принципа работы элементов. Например, клепаные соединения относятся к категории неразъемных, тогда как болтовые соединения считаются разъемными.

Виды соединений на сборочном чертеже

На сборочном чертеже должны быть отображены как изображения сборочной единицы, так и все данные, которые необходимы для процесса сборки. Поэтому любые виды соединений, используемые в детали, должны быть представлены как на чертеже, так и в спецификации.

Другие виды соединений на чертежах

В дополнение к упомянутым ранее типам соединений, на чертежах можно увидеть различные виды соединений, такие как сшивные (применяются для объединения мягких материалов), зубчатые или шлицевые, клиновые (включающие клин с одной стороны, имеющий опорную поверхность, и прорезь с другой стороны), параллельные, байонетные (например, на пожарных рукавах) и другие.

Соединения на чертежах в Компасе

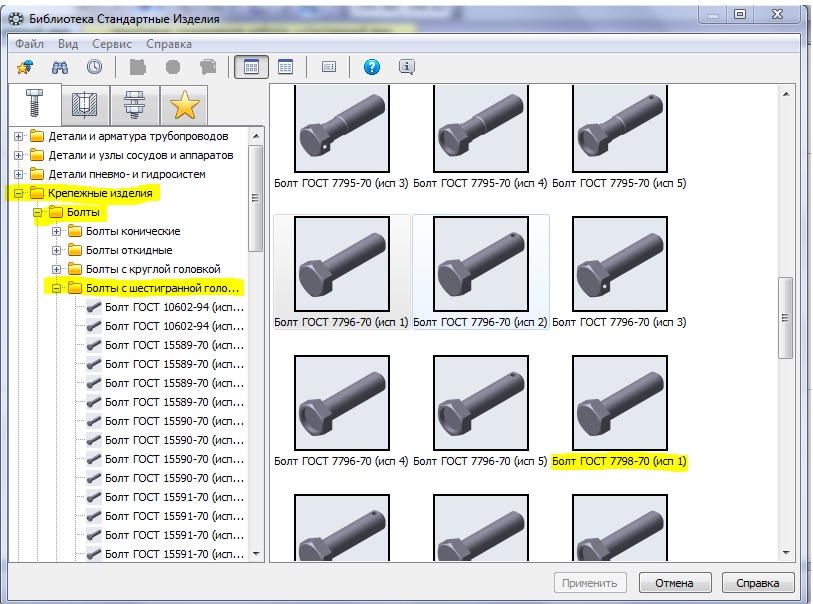

Для создания болтового соединения в Компас используется встроенная библиотека стандартных элементов, которая является частью базовой конфигурации. Для этого нужно перейти на вкладку «Библиотеки», выбрать «Стандартные изделия», затем нажать «Вставить элемент». В открывшемся меню следует выбрать «Крепежные изделия», далее «Болты» и выбрать нужный болт по ГОСТ, после чего подтвердить выбор нажатием на кнопку «Применить». Таким образом, добавление любого резьбового соединения на чертеж становится простым и удобным.

Соединения на чертежах в Автокаде

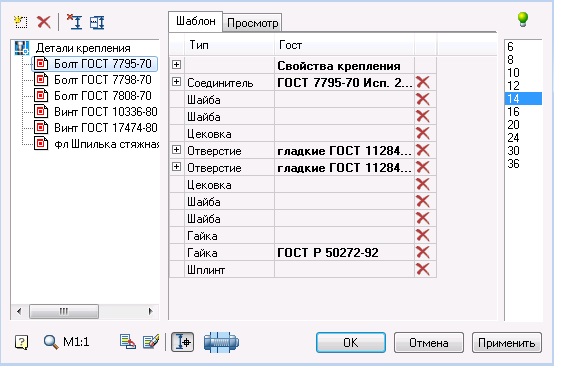

В Автокаде нанесение болтового соединения также не представляет сложности при наличии инструментальной панели СПДС. Команда «Болтовые соединения» размещена непосредственно на панели инструментов. Для использования этой функции нужно указать начальную и конечную точки осевой линии крепежа, выбрать направление и разместить соединение параллельно или перпендикулярно. Также можно воспользоваться шаблоном для добавления соединения.

Соединения на чертежах в СолидВоркс

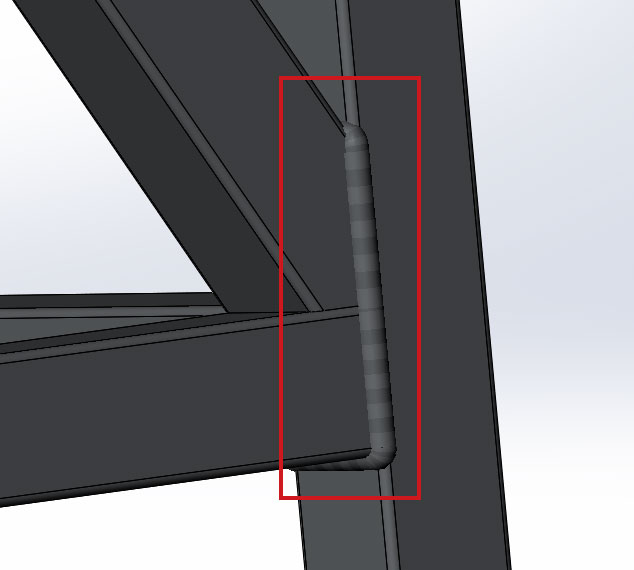

В программе SolidWorks сварные соединения создаются на основе определенного конструктивного элемента. Для добавления сварного шва достаточно кликнуть на иконку в меню добавления и выбрать нужный тип сварки. При выборе опции «Путь сварки» необходимо указать кромки, по которым будет проложен шов. При использовании опции «Геометрия сварки» указываются поверхности, которые должны быть соединены сварным швом.

Вопросы и ответы

Какое из соединений можно считать наиболее прочным?

Тип соединения выбирается в зависимости от условий его эксплуатации. Например, для систем водоснабжения наиболее надежными будут трубные или фланцевые соединения, в то время как для других систем эти варианты могут быть не столь эффективными.

В каких областях применяется клиновидное соединение?

Такого рода соединения часто используются для передачи значительных механических нагрузок, таких как регулирование положения подшипников или работа в прокатных станов.

Какие соединения легче всего поддаются ремонту?

Наиболее простыми являются разъемные соединения, в то время как сложность установки и ремонта зависит от сложности деталей и их конфигурации. Простые соединения, как правило, легко поддаются ремонту.
