Как правильно оформить размеры рамки для чертежа А1?

Студентам, занимающимся данной областью, следует учитывать важность государственных стандартов для создания чертежей. При оформлении чертежа на листе формата A1 крайне важно придерживаться требований стандартов для обеспечения унификации и надлежащего хранения документов.

Форматы листов бумаги и их рамки

Каждый чертёж изготавливается на бумаге с определёнными стандартными размерами и ограничивается рамкой соответствующего формата. Эта рамка, известная также как обрамляющая линия, представляет собой тонкую прямую линию, расположенную на размеченной области. Она отступает на 5 мм от внешней рамки (линии реза) в направлении поля чертежа. Для формата A1 размеры рамки составляют 594 х 841 мм. По стандартам ГОСТ толщина этой линии не должна быть менее 0,7 мм.

В нижнем правом углу следует разместить стандартное поле для основной надписи. Размеры, содержание и оформление надписи регулируются ГОСТ 2.104-68. Это поле оформляется в виде таблицы и должно содержать данные о наименовании изделия, изображенного на чертеже, а также его номер по ГОСТу.

Как правильно нанести рамку

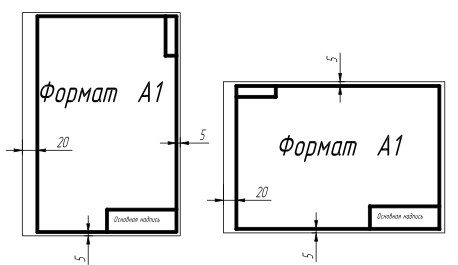

Каждый чертёж должен быть ограничен рамкой, которая определяет его поле. Рамка наносится сплошными толстыми линиями: с трёх сторон на расстоянии 5 мм от края листа, а с левой стороны — на расстоянии 20 мм. Эта широкая полоса предназначена для подшивки чертежей или пробивания отверстий для последующего сшивания документов в одну папку. Такие особенности помогают обеспечить стандартное восприятие чертежа и избежать несоответствий в оформлении различных деталей.

Определение размеров

Размерные обозначения необходимы для определения габаритов изображённых элементов, независимо от масштаба чертежа. Указывать единицы измерения для деталей и их изображения не обязательно, так как эти параметры стандартизированы и указаны в основной надписи. При обозначении параметров детали размерную линию следует располагать рядом с деталью и обозначать цифрами. Эта линия чертится параллельно отрезку детали и ограничивается стрелками. Минимальное расстояние между размерной линией и контуром детали должно составлять 10 мм.

Инструкция по нанесению рамки

Для чертежа формата A1 лист следует располагать вертикально. Далее необходимо провести тонкие, сплошные прямые линии по краям листа. Для этого лучше использовать простой карандаш. Чтобы линии были чёткими и ровными, рекомендуется применять твёрдо-мягкий карандаш, хорошо заточенный. В нижнем правом углу чертежа нужно нарисовать основной штамп для надписей.
