Как использовать типы линий в Автокаде

Типы линий на чертеже имеют стандарты, которые применяются независимо от того, создается ли чертеж вручную или с использованием компьютерных программ. Эти стандарты установлены ГОСТ и должны строго соблюдаться. Рассмотрим подробнее, как типы линий используются в AutoCAD.

Типы линий на чертежах в AutoCAD

В AutoCAD действуют те же принципы оформления чертежей, что и в ручной графике: чертежи должны быть четкими и легко воспринимаемыми. Ключевым элементом, который обеспечивает читаемость, является правильное применение различных типов линий:

• Осевые линии служат для обозначения осей элементов.
• Основные линии используются для выделения видимых компонентов.
• Линии, которые не видны, обозначаются с помощью штриховок.

Одним из преимуществ AutoCAD является возможность настройки и использования различных типов линий по вашему усмотрению. Например, при работе над планом первого этажа вы можете создать индивидуальные типы линий для обозначения комментариев, нанесения инженерных коммуникаций или разработки новых планировок. Эти линии можно легко сделать невидимыми или вернуть обратно на чертеж при необходимости.

Полилинии в AutoCAD

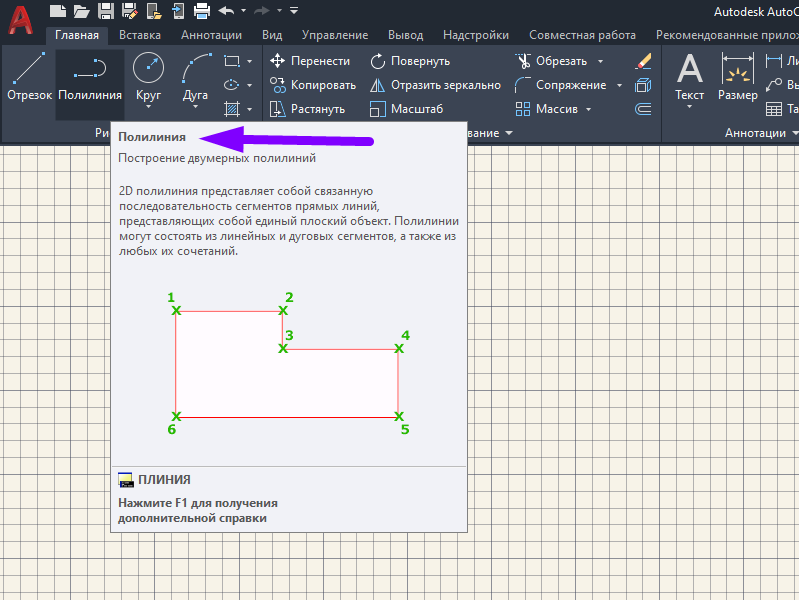

Полилинии в AutoCAD, или polyline в англоязычной версии, представляют собой инструмент для создания непрерывной последовательности линейных сегментов.

Этот инструмент широко используется в проектировании, поскольку почти любой элемент может быть создан с помощью полилиний. Полилинии могут быть как прямыми, так и изогнутыми, и формируют единый объект, который удобно редактировать. Можно изменять ширину полилинии, перемещать и масштабировать весь объект целиком, а также изменять его отдельные части. Вершины полилиний можно перемещать, изменяя кривизну, добавлять или удалять вершины, а также преобразовывать кривые участки в прямые и наоборот.

Ширина полилинии

Ширину полилинии можно изменять как для отдельных сегментов, так и для всего объекта. Редактировать ширину можно через свойства, используя контекстное меню «Ширина» или команду ПОЛРЕД.

3D-полилинии

Когда речь идет о переходе от 2D к 3D проектированию, полилинии остаются крайне полезными. В AutoCAD можно создать 3D полилинию с помощью кнопки «3D Полилиния» в меню «Рисование», расположенном в левой части панели инструментов, или используя команду 3DПЛИНИЯ. В 3D режиме полилиния будет состоять из прямых сегментов и останется единым объектом, который легко перемещать и преобразовывать без потери заданных характеристик и пропорций. Основное отличие между 2D и 3D полилинией заключается в том, что в трехмерном пространстве нельзя использовать дуговые сегменты.

Действия для преобразования линии в полилинию в AutoCAD

Если вам нужно преобразовать линию в AutoCAD, начните с выбора опции «Отрезок» или «Прямая» в меню «Рисование». После этого, чтобы превратить линию в полилинию, воспользуйтесь командой ПОЛРЕД. Программа попросит вас выбрать отрезок, который вы хотите преобразовать в полилинию. Для подтверждения действия введите «Да» (Y) и нажмите Enter. Если вы хотите добавить дополнительные сегменты к полилинии (которая, в отличие от отдельных отрезков, представляет собой единый объект), в следующем запросе командной строки выберите опцию «Добавить» и отметьте те сегменты, которые нужно включить в полилинию.

Объединение полилиний в AutoCAD

Для объединения нескольких полилиний в один объект в AutoCAD, используйте команду «Редактировать полилинию», которую можно найти на панели редактирования. Сначала выберите одну из полилиний и нажмите Enter, затем в командной строке введите «С» (connect). После этого выберите полилинии, которые вы хотите присоединить, и снова нажмите Enter, чтобы завершить процесс объединения.

Преобразование сплайна в полилинию

Для преобразования сплайна в полилинию можно воспользоваться командой РЕДСПЛАЙН. Если сплайн ещё не выбран, программа запросит его выбор, а затем попросит ввести «П» для завершения преобразования.

Преобразование отрезка в полилинию

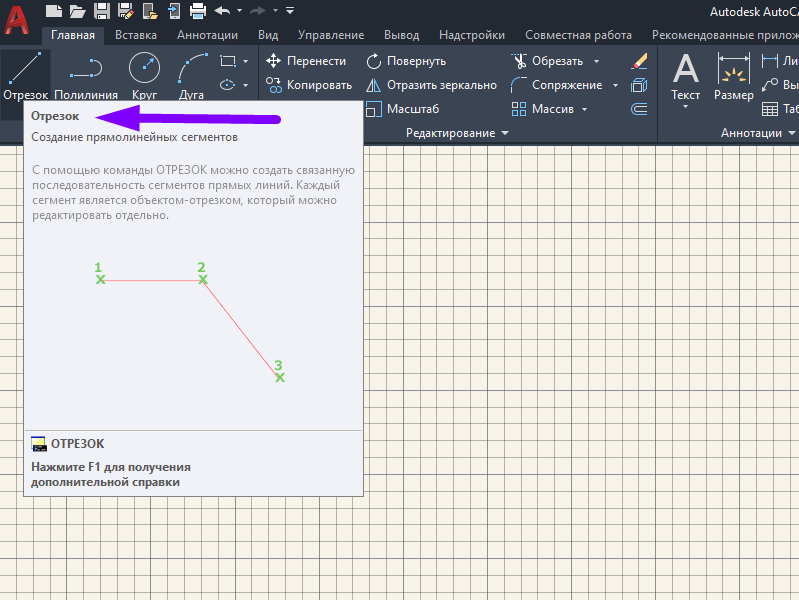

Команда «Отрезок» является одной из самых часто используемых и предназначена для создания прямых сегментов. Мы можем указать как координаты начальной и конечной точек, так и длину сегмента. Возможность есть как нарисовать одиночный отрезок, так и создать непрерывную линию из нескольких отрезков, где конечная точка одного отрезка становится начальной точкой следующего. Хотя вышеописан алгоритм преобразования отрезка в полилинию, существует альтернативный метод: выбрать все отрезки и воспользоваться командой «Соединить».

Лайфхак
Важно убедиться, что между отрезками нет промежутков, иначе они не объединятся в единую полилинию.

Сплайн в AutoCAD

Сплайн представляет собой кривую Безье, которая либо проходит через заданные точки, либо может немного отклоняться от них в пределах установленных допусков. Чтобы создать сплайн, используйте меню «Рисование» и выберите команду «Сплайн». Программа предложит вам возможность построить кривую, основываясь на определяющих точках, или создать её по управляющим вершинам. Управление сплайном осуществляется посредством этих управляющих точек. Также можно запустить построение сплайна через командную строку, набрав команду СПЛАЙН.

Параллельные линии в AutoCAD

При проектировании чертежей часто возникает необходимость создания параллельных линий. В Автокаде эта функция удобно доступна через основное меню. Для того чтобы провести параллельную линию к уже существующей, используйте кнопку «Сместить». После её активации нужно ввести значение перемещения и определить его направление.

Пунктирные линии в AutoCAD

При создании чертежа важно точно обозначать элементы, которые не видны напрямую, но все равно должны быть включены. Для таких деталей применяют штриховые линии. Чтобы корректно настроить отображение этих линий, используйте функцию «Тип линий». Для добавления нового типа линий начертите требуемую линию, перейдите в «Меню», выберите «Свойства», и в выпадающем меню выберите «Другое».

Полезный совет
Шаблоны с различными типами линий обычно устанавливаются вместе с программным обеспечением. Дополнительные типы линий можно найти онлайн. Установив шаблон один раз, вы сможете использовать его в любых проектах, добавляя необходимые линии. В зависимости от их свойств, линии могут быть сплошными или иметь комбинацию штрихов и точек.

Мультилинии в AutoCAD

Мультилиния представляет собой мощный инструмент, позволяющий одновременно создавать множество параллельных линий всего одной командой. Эти параллельные отрезки, формируемые инструментом, воспринимаются как единое целое. Для использования мультилинии, сначала требуется настроить пользовательский интерфейс. Перейдите во вкладку «Управление», затем кликните на иконку «Пользовательский интерфейс». В появившемся диалоговом окне выберите папку «Лента», затем «Главная 2D» и далее «Рисование». В строке поиска команд введите «Мультилиния». Из предложенного списка иконок выберите «Мультилиния» и перенесите её в левый верхний список, разместив её сразу после «Кольца». После этого в выпадающем меню «Рисование» должны появиться команды «Мультилиния» и «Стиль мультилинии».

Осевая линия в AutoCAD

Осевая линия является ключевым элементом при проектировании зданий, так как она служит отправной точкой для дальнейшей работы. Все несущие конструкции привязываются к этим осям, поэтому правильное их размещение и точное отображение на чертежах крайне важно. Редактирование типа линий осуществляется через меню «Свойства», далее выберите «Тип линий».

Линия разрыва в AutoCAD

При разработке чертежей может возникнуть ситуация, когда требуется изобразить линию разрыва. Например, на плане может быть видна только часть лестницы — первые 5 ступеней, а не вся конструкция. Для отображения такого разрыва, т.е. продолжения конструкций через условное сечение, используется специализированный тип линии, называемый линией разрыва. Этот тип линии можно настроить через свойства и выбрать из шаблонов. Для этого перейдите на вкладку «Свойства», затем выберите «Тип линии». Если линия разрыва уже добавлена, ее достаточно выбрать. В противном случае, добавьте ее через Диспетчер типов линий.

Волнистая линия в AutoCAD

В случае необходимости отображения волнистого профиля, например, для металлического листа или другого материала с аналогичным профилем, применяется волнистая линия. Выбор и изменение типа линии также производится через меню «Свойства». Перейдите на вкладку «Свойства», затем выберите «Тип линии». Если волнистая линия уже присутствует в списке, просто выберите ее. Если нет, добавьте ее через Диспетчер типов линий.

Построение линии в AutoCAD

В AutoCAD линия может быть представлена как «Отрезок» или «Прямая». Чтобы создать линию, необходимо открыть меню «Рисование», выбрать нужную пиктограмму, либо воспользоваться командой через командную строку. Затем указываем начальную и конечную точку на рабочем поле или задаем параметры длины линии. Создание отрезков, прямых, дуг или полилиний в AutoCAD не сложнее, чем рисование их вручную.

Как включить вес линий в AutoCAD

Для упрощения работы над чертежами в AutoCAD многие проектировщики предпочитают скрывать отображение веса линий, хотя все условные обозначения остаются в силе. Это позволяет при увеличении масштаба избежать наложения линий, что могло бы затруднить восприятие чертежа из-за перекрытия толстых линий. В старых версиях программы вес линий можно включить через статусную строку, нажав на иконку «Вес линии», расположенную в нижней части экрана. В более современных версиях эту опцию необходимо активировать через настройки статусной строки.

Изменение толщины линий в AutoCAD

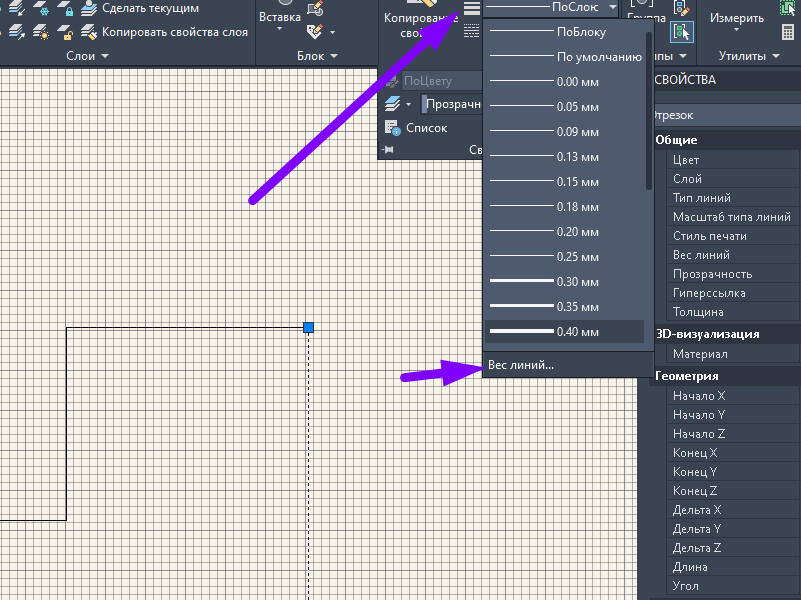

Чтобы изменить толщину линии, например, уменьшить толстую линию или увеличить тонкую, необходимо перейти на вкладку «Главная». Далее выберите «Панель слоев» и перейдите к «Свойствам слоя». В разделе «Вес линии» укажите нужную ширину для текущего слоя.

Объединение линий в AutoCAD

Если вам нужно объединить несколько линий в единый объект, сначала выберите основной объект, к которому хотите присоединить остальные. Затем на панели «Редактирование» используйте опцию «Объединить/Вычесть» и укажите линии, которые должны быть объединены. Для завершения операции нажмите клавишу Enter. В результате все выбранные линии будут объединены в один объект.

Как обрезать линии в AutoCAD

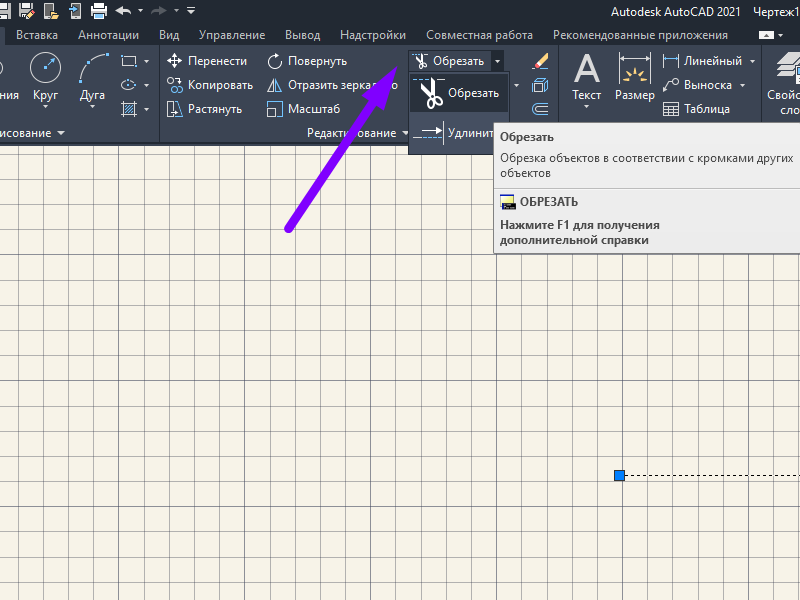

Чтобы обрезать линию, также следует перейти в панель «Редактирование». В раскрывающемся списке выберите команду «Обрезать/удлинить». В AutoCAD вы сможете указать линию, от которой нужно отсечь ненужные элементы, что позволит быстро удалить лишние части.

Как добавить свойства линий

Все характеристики линий можно изменять и настраивать через панель свойств. Основные параметры, общие для всех линий, включают цвет, толщину, тип и слой. По умолчанию задается линия с типом «По слою».

Как изменить линию

Линию можно модифицировать либо изменяя ее свойства, либо корректируя ее форму. Для редактирования свойств воспользуйтесь меню «Свойства», доступным на главной вкладке. Для изменения геометрии нужно выделить объект и передвинуть всю линию или ее отдельные узлы в новое место.

Как настроить масштаб линий

Масштаб линии можно регулировать через меню «Свойства», которое открывается после выбора объекта и отображается в формате Х.Х. Для изменения масштаба типа линий следует использовать «Диспетчер типов линий», где в правом нижнем углу диалогового окна можно задать новый масштаб. Меньшее значение приведет к большему числу повторений.

Как посчитать длину линии

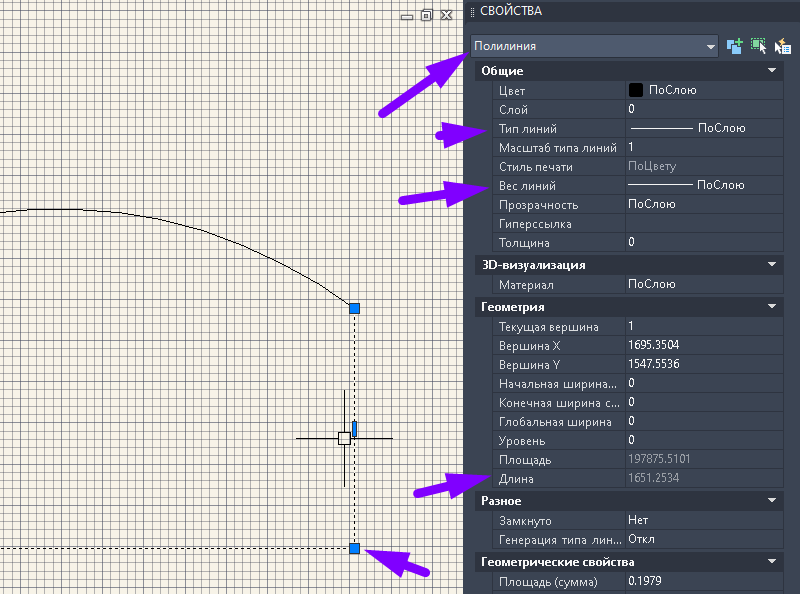

Определять длину линии в Автокаде не требуется вручную, так как программа автоматически отображает длину объекта в свойствах. Если вы предпочитаете измерять длину самостоятельно, перейдите в меню «Утилиты» на главной панели, выберите пункт «Измерить», а затем опцию «Расстояние». Укажите точки начала и конца линии, и результат измерения будет показан как в графическом интерфейсе, так и в командной строке.

Как создать тип линии

Типы линий, соответствующие различным стандартам, можно найти в интернете, однако также возможно создать нужный тип линии вручную. Для этого нужно создать файл с описанием линии, который может включать различные стили, такие как пунктирные, штриховые и тиреобразные линии. Формат файла должен быть *.lin, и его можно редактировать в «Блокноте».

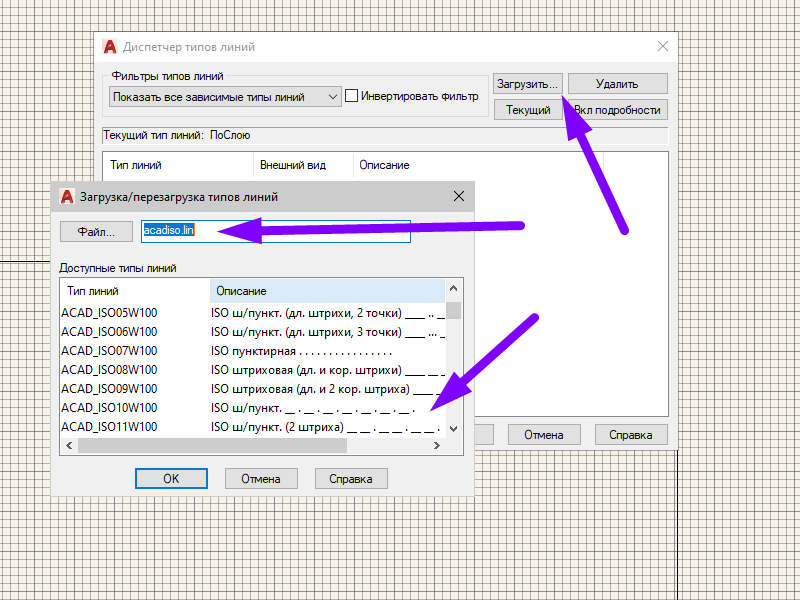

Для добавления нового типа линии в Автокад, откройте вкладку «Свойства» на верхней панели инструментов, затем в раскрывающемся списке типов линий выберите опцию «Другое». В появившемся диалоговом окне «Диспетчер типов линий» нажмите на кнопку «Загрузить». В новом окне вам будут предложены доступные типы линий из шаблона файла. Выберите нужный тип линии и подтвердите выбор, нажав «Ок». Новый тип линии будет добавлен и доступен в списке «Свойства».

Как превратить текст в линии

Текстовые вставки могут неправильно отображаться на различных компьютерах, если используются нестандартные шрифты. Однако, преобразовав текст в линии, можно устранить подобные проблемы. Если у вас установлена утилита ExpressTools для AutoCAD, то для выполнения этой задачи можно воспользоваться командой _TXTEXP.

Как удалить линию в AutoCAD

Удаление линии из AutoCAD выполняется так же легко, как и её добавление: достаточно выделить объект и нажать клавишу DELETE. Если необходимо удалить тип линии, который был загружен неверно, вернитесь в меню «Свойства», затем выберите «Типы линий», и далее перейдите в раздел «Другое». В Диспетчере типов линий вы сможете удалить неиспользуемые типы линий.

Почему не видно линии в AutoCAD

Если линия не отображается на чертеже, проверьте, на каком слое она находится — возможно, этот слой отключён. После активации слоя через свойства, линия должна стать видимой.

Качество работы проектировщика и его профессиональная культура определяются по чертежам, которые он создаёт, так как они являются его основным продуктом. Поэтому не следует недооценивать важность оформления, и определённо следует использовать все возможности AutoCAD для оптимизации процесса оформления.
