Как выбрать и использовать шрифты для чертежей

Чертежи, составленные в соответствии с ГОСТ, выделяются не только конкретным типом линий и размерами изображения. На строительных чертежах необходимо, чтобы все шрифты соответствовали установленным стандартам, что обеспечивает улучшение читаемости и согласованность документации.

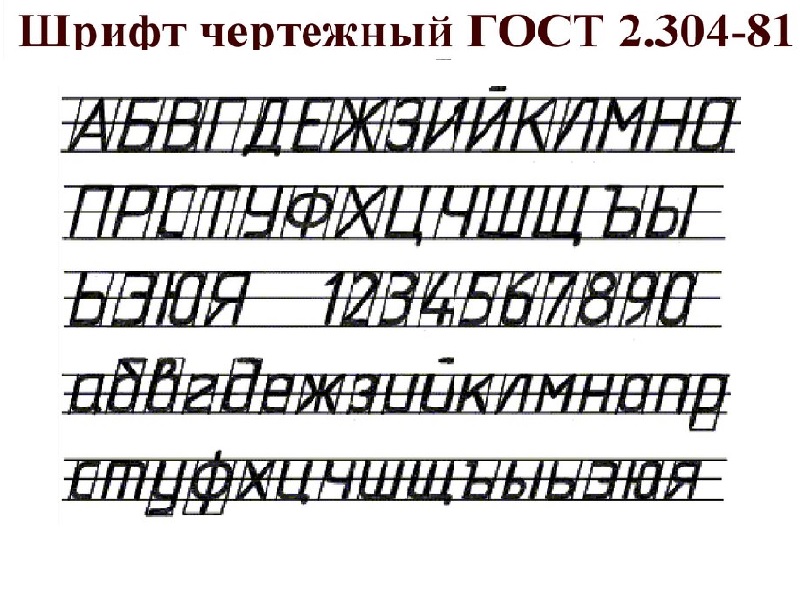

Шрифты чертежей согласно требованиям ГОСТ

Государственный стандарт 2.304-81 «Шрифты чертежные», включенный в систему ЕСКД, определяет требования к шрифтам для строительных чертежей и других областей промышленности. ГОСТовский чертежный шрифт характеризуется высотой (размером), шириной, толщиной и наклоном. Высота шрифта, измеряемая в миллиметрах, соответствует высоте прописных букв. Этот шрифт применяется для надписей, подписей, указаний в размерных рядах и заполнения штампов.

В стандарт входят 8 разделов:

• Определения и терминология;
• Разновидности и размеры шрифтов;
• Оформление кириллического шрифта;
• Оформление латинского шрифта;
• Оформление греческого алфавита;
• Оформление арабских и римских цифр;
• Оформление специальных знаков;
• Правила представления дробей, показателей, индексов и предельных отклонений.

Наиболее значимым является третий раздел, который касается кириллического алфавита и используется наиболее часто. ГОСТ был принят в 1981 году, с последующими изменениями в 1989 и 2006 годах.

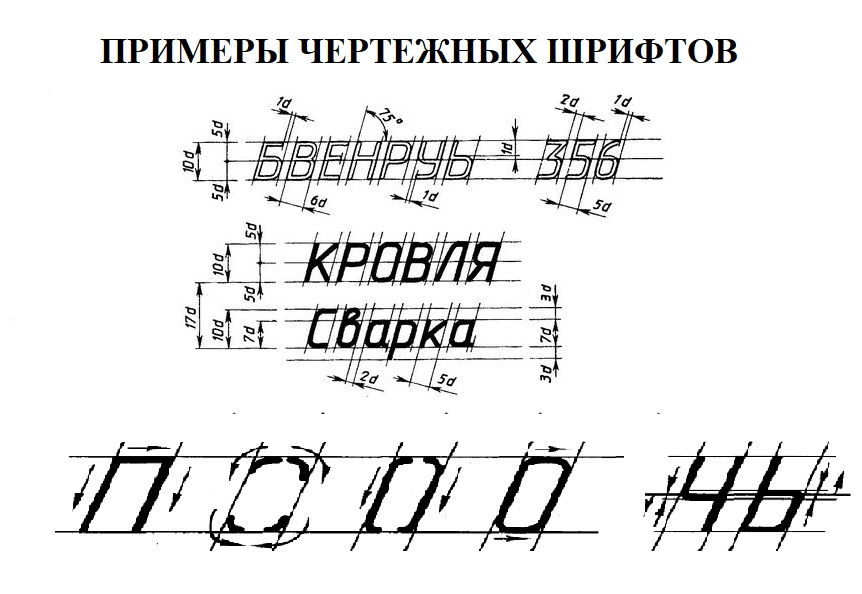

Разнообразие шрифтов в системе ГОСТ 2.304-81

Согласно требованиям ГОСТа, различают четыре категории шрифтов:

• Шрифт первого типа характеризуется отсутствием наклона и имеет толщину линий, равную 1/14 от его высоты.
• Шрифт второго типа представляет собой вариант первого типа, но с наклоном в 75 градусов, сохраняя ту же толщину линий.
• Шрифт третьего типа также лишен наклона, но его линии имеют толщину, составляющую 1/10 от высоты шрифта.
• Шрифт четвертого типа – это наклонный аналог третьего, со степенью наклона 75 градусов и толщиной линий, равной 1/10 от высоты.

ГОСТом также предусмотрены специфические параметры для каждого шрифта, включая размеры прописных и строчных букв, интервал между буквами, минимальный шаг строк, расстояние между словами, а также толщину линий в зависимости от размера шрифта. Например, для шрифта размером 20 мм толщина линий составляет 2 мм для третьего типа и 1,4 мм для первого типа.

Высота шрифтов на чертежах по стандартам ЕСКД

В Единой системе конструкторской документации (ЕСКД) указана высота шрифта, которая варьируется от минимальных 1,8 мм до максимальных 40 мм.

Для различных целей используются шрифты разных размеров, таких как 2,5; 3,5; 5; 7; 10; 14; 20; и 28 мм. Конкретный выбор размера шрифта зависит от формата документа и масштаба изображения. Например, если требуется отобразить план здания на формате А1, где нужно вместить большое количество информации, рекомендуется использовать шрифт размером 5 или 7 мм. Для обозначения узлов предпочтительнее применять шрифт размером 10 или 14 мм. Технические комментарии, спецификации и примечания наносятся на пустые участки листа также с использованием чертежного шрифта. Решение о применении наклонного или прямого шрифта остаётся на усмотрение исполнителя.

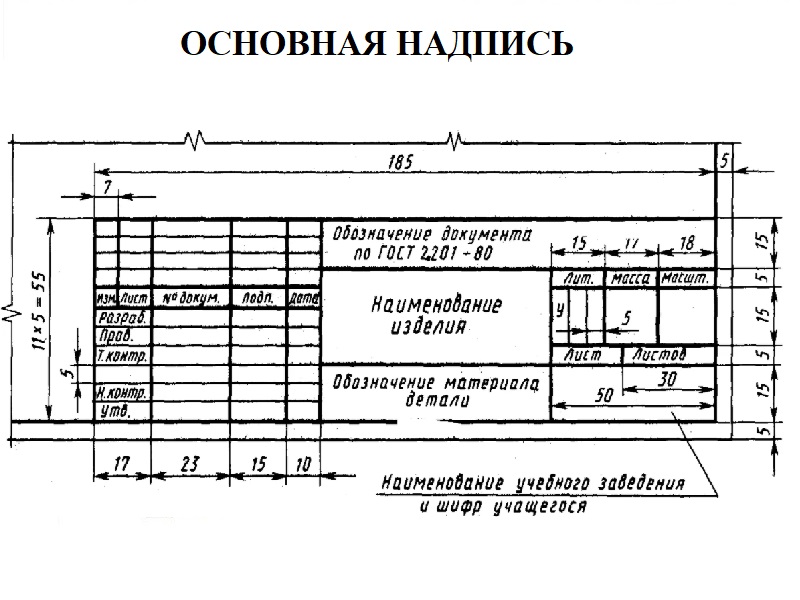

Правила оформления основной надписи на чертеже

Основная надпись на чертеже должна соответствовать требованиям ГОСТ. Она должна быть расположена в нижнем правом углу листа и иметь размеры 55x185 мм, 40x185 мм или 15x185 мм. Выбор размеров и расположение зависят от формата и ориентации листа. Для формата А4 надпись размещается вдоль короткой стороны, тогда как на больших форматах ее можно располагать по любому из краев. При фальцовке чертежей их складывают так, чтобы основная надпись оставалась видимой и содержала всю необходимую информацию о чертеже.

Шрифты для штампа чертежа

Штамп на чертеже содержит ключевую информацию о документе и его разработчике, включая:

• шифр;
• наименование объекта;
• наименование чертежа;
• данные о компании, фирме или предприятии;
• вес изделия;
• масштаб;
• стадию разработки;
• номер листа;
• дату выпуска;
• фамилии разработчика, нормоконтролера и проверяющего.

Шрифты для заполнения рамки чертежа

Так как штамп имеет одинаковые размеры независимо от формата листа, будь то А1 или А4, размеры шрифта также стандартизированы в соответствии с ГОСТом. Масштаб и название организации обозначаются шрифтом размером 5. Наименование проекта пишется шрифтом размером 7, код проекта — шрифтом размером 10, наименование чертежа — шрифтом размером 5, а номер листа, фамилии исполнителей и проверяющих — шрифтом размером 3,5. Все надписи и цифры должны быть четкими и легко читаемыми.

Как правильно подписывать чертежи?

На одном листе могут быть размещены несколько чертежей, таких как разрезы и узлы. Каждый элемент на листе должен быть подписан, при этом подпись размещается над чертежом. Название чертежа пишется чертежным шрифтом, а подписи узлов включают масштаб. Помимо подписей, необходимо также заполнить штамп.

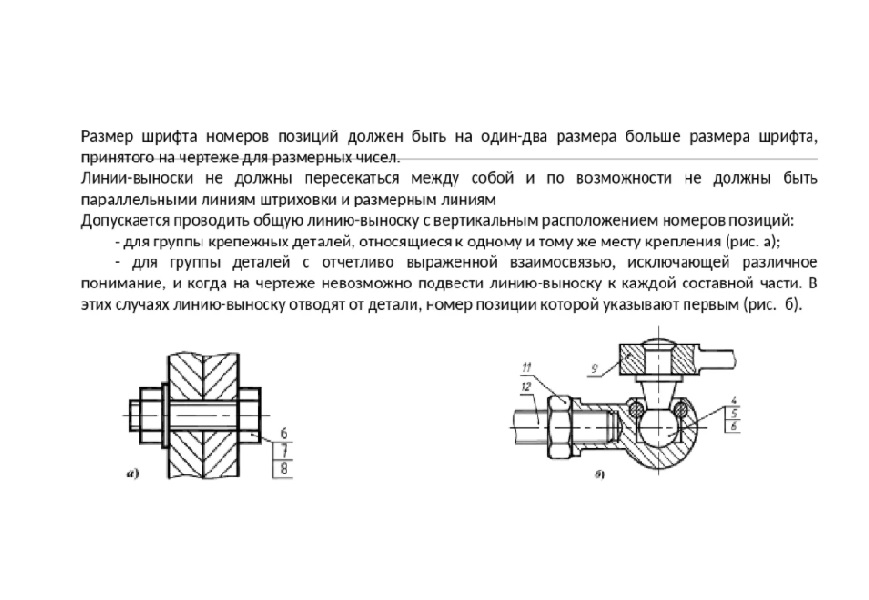

Оптимальные размеры шрифтов для позиций на чертеже

По установленным нормам, размер шрифта для номеров позиций должен быть больше на 1-2 пункта по сравнению с размером шрифта для размерных чисел. Такая настройка помогает обеспечить четкость и удобство чтения чертежа.

Указание размерных значений: правила выбора шрифта

Размерные значения наносятся на размерные линии, которые могут содержать как отдельные размеры для отдельных компонентов, так и целые размерные цепочки, охватывающие весь чертеж. Необходимо обеспечить, чтобы каждый размерный элемент на чертеже встречался только один раз. Обычно для указания размерных чисел применяются минимальные размеры шрифтов 2,5 и 3,5.

Настройка шрифтов в AutoCAD

Чтобы настроить стандартный размер шрифтов в Автокаде, необходимо выполнить несколько простых шагов. Используйте инструмент «Текст» (значок большой буквы А на верхней панели инструментов) для ввода нужного текста, обозначений или надписей. После этого выделите только что созданный элемент, что откроет меню свойств, где в верхней части можно выбрать требуемый размер шрифта.

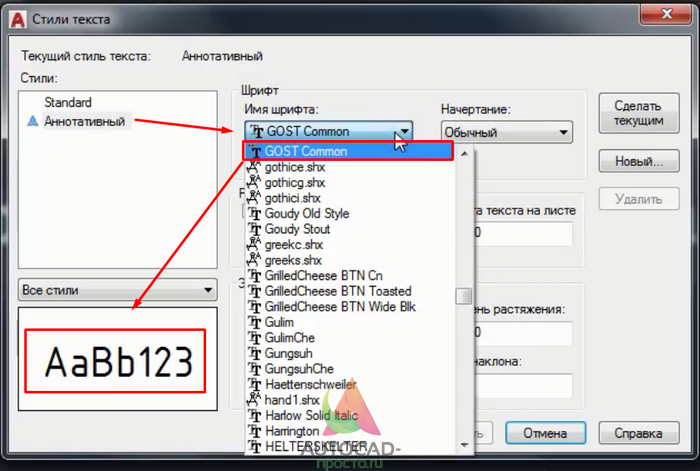

Для настройки стилей текста в соответствии с ГОСТом в Автокаде следует воспользоваться инструментом «Аннотации» (значок под буквой «А»). Затем выберите иконку «Стили текста», выберите «Аннотативный», и в выпадающем списке шрифтов вы сможете изменить настройки на стандартный ГОСТовский стиль.

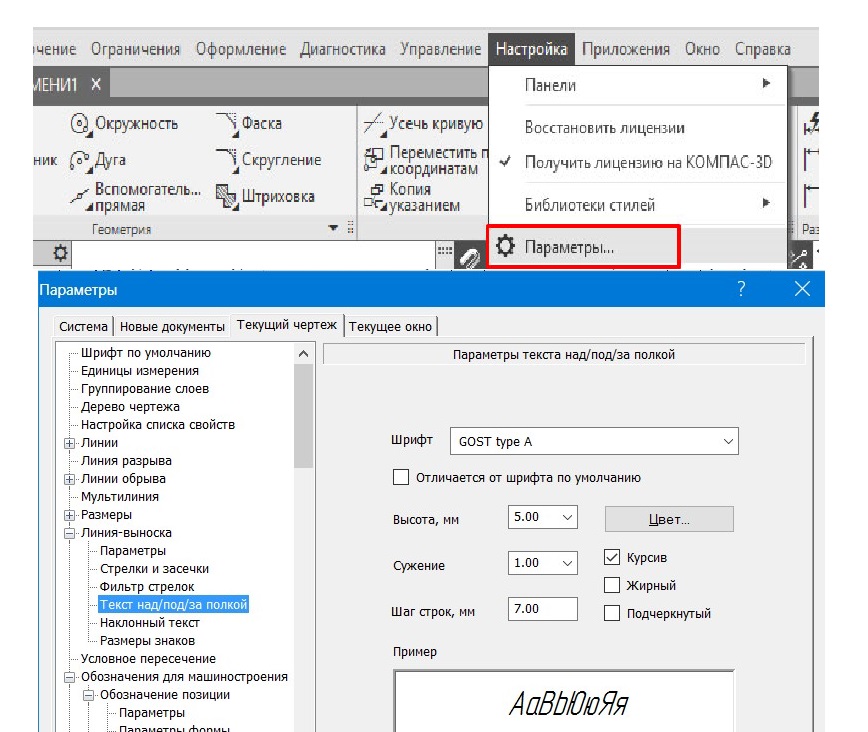

Изменение шрифтов в Компас

Для изменения шрифтов, сначала откройте главное текстовое меню и выберите пункт «Настройка», затем перейдите в раздел «Параметры». В открывшемся окне диалога переключитесь на вкладку «Текущий чертеж». В левой части окна найдите пункт «Шрифт по умолчанию» и выберите из списка шрифты по ГОСТу: GOST Type A или GOST Type B.

Шрифты для оформления чертежей в Word

Для оформления пояснительных записок к архитектурным и строительным проектам удобнее использовать Microsoft Word. Инженерная графика требует точного соблюдения стандартов и здесь. Заполнение штампов в Word может быть более сложным, чем в AutoCAD, поэтому стоит воспользоваться функцией колонтитулов и создать специальный колонтитул для первой страницы, чтобы процесс заполнения прошел без ошибок. Шрифты по ГОСТу по умолчанию в Word отсутствуют, их нужно скачать и установить отдельно. Найдите шрифты GOST Type A или GOST Type B через поисковую строку.

Вопросы и ответы

Какое максимальное число размеров допустимо на одном чертеже?

Правила оформления чертежей предназначены для унификации и стандартизации процесса подготовки документов. При этом необходимо учитывать конкретные условия. На одном чертеже можно использовать разные размеры от 2,5 до 40, если это оправдано. Обычно применяются 5-7 наиболее распространенных размеров. Для размерных линий и номеров позиций используются 2,5 и 3,5, для надписей и штампа – 5 и 7. Если масштаб изображения большой, можно использовать средний размер шрифта. В случае необходимости разместить много информации, таких как надписи, выносные линии и размерные линии, потребуется применить меньший размер шрифта.

Какие задачи выполняет нормоконтролер в своей работе?

Обязанности специалиста, занимающегося контролем документации перед ее передачей заказчику или отправкой на производство, включают тщательную проверку всех чертежей на соответствие единой системе конструкторской документации. Он анализирует размещение элементов на листе, общую читаемость, корректность заполнения штампов, соответствие шрифтов требованиям ГОСТ, а также соответствие типов линий стандартам ГОСТ. Хотя этот специалист не оценивает содержание, как, например, корректность соединения элементов, он обязан удостовериться, что оформление выполнено безупречно. Нередко обязанности нормоконтролера и главного специалиста по выпуску объединяет один человек, который одновременно контролирует как оформление, так и содержание документации.

Допустимо ли применять на чертежах шрифты, не соответствующие ГОСТу?

Существует множество вариантов шрифтов, как соответствующих ГОСТу, так и близких к нему, и в различных программах можно найти примеры шрифтов, которые удовлетворяют требованиям ГОСТ, но отличаются стилем начертания. Обычно в правилах организации указывается, какой конкретно шрифт должен использоваться, включая его точное наименование.
