Как правильно работать над чертежом: Пошаговая инструкция

В данной статье мы подробно рассмотрим процесс выполнения чертежа и основные правила, которые нужно учитывать для его успешного принятия преподавателем.

Этапы создания чертежа

Процесс создания чертежа требует высокой внимательности, точности и глубокого понимания существующих стандартов.

• Для начала необходимо определить цель чертежа, а также уточнить все необходимые измерения и требования к масштабу. Далее следует выбрать инструмент для черчения: традиционные средства (линейка, угольник, компас) или современные компьютерные программы (CAD-системы).
• Установите масштаб чертежа в соответствии с нормами ГОСТ 2.302-68, чтобы соответствовать требованиям стандартов.
• Выберите формат чертежа в соответствии с ГОСТ 2.301-68 и оформите его рамку. Определите композицию таким образом, чтобы все элементы были ясно видны, включая выносные линии, при этом избегая перенасыщенности листа бумаги.
• Разместите на чертеже все элементы (линии, размеры, текст, символы) так, чтобы их легко можно было прочитать и понять. Обычно работу начинают с наиболее значимых и крупных элементов, таких как контуры деталей.
• Укажите все нужные размеры деталей и расстояния между ними. Размеры должны быть явно видны и легко воспринимаемы.
• Заполните основную надпись на чертеже.
• Регулярно проверяйте чертеж на наличие ошибок или несоответствий. После завершения работы над чертежом проведите итоговую проверку, чтобы убедиться, что все элементы на месте и соответствуют заданным требованиям.

Обратите внимание на внешний вид чертежа. Он должен быть аккуратным, четким и выглядеть профессионально.

Стандарты оформления чертежей

Форматы листов

В учебных чертежах нередко применяются стандартизированные форматы листов для обеспечения консистентности и удобства в работе.

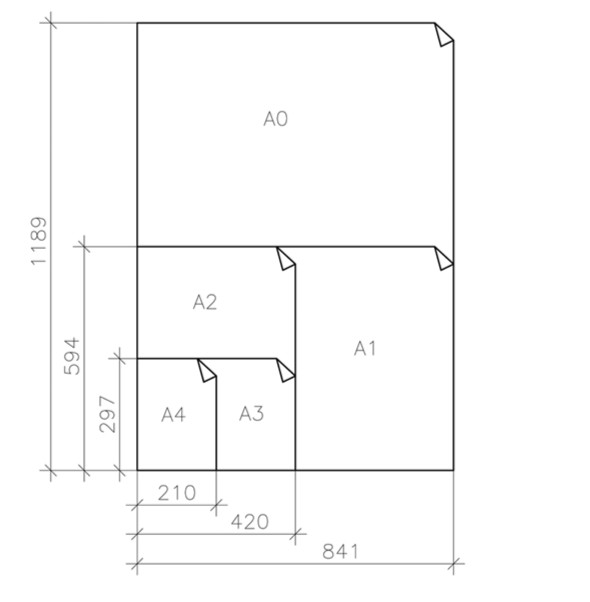

ГОСТ 21.301-81, который был актуален в СССР и остается в использовании по сей день, охватывает форматы от А0 до А4. Наиболее крупным из них является формат А0, а самым мелким – формат А4.

Формат А4 (210 x 297 мм) установлен как базовая единица измерения для всех других форматов. Формат А0 (841 x 1189 мм), площадь которого составляет 1 квадратный метр, используется для получения других форматов путем последовательного деления на две равные части, проводя линию параллельно меньшей стороне каждого следующего формата.

Для учебных чертежей обычно подбираются форматы, которые обеспечивают максимальное удобство в работе и упрощают процесс чтения и анализа материалов для студентов. К примеру, когда речь идет о небольших деталях или схемах, обычно применяют формат A4. В то же время, для более масштабных чертежей и планов рекомендуется использовать формат A3, так как он предоставляет больше пространства для детального отображения информации.

Штамп: рамка и основная надпись

В процессе создания учебных чертежей следует придерживаться специфических стандартов для оформления рамок.

• Заголовок. Обычно в рамке размещают заголовок, который включает название образовательного учреждения, кафедры, дисциплины, наименование работы, фамилию и имя автора, а также дату выполнения работы. В случае упрощенного оформления чертежей нет необходимости в использовании стандартных штампов для основных надписей, как это делается на технических чертежах. Вместо этого, в правом нижнем углу листа помещается краткая надпись, указывающая фамилию, инициалы, курс и группу автора.
• Номер листа. Ниже заголовка указывается номер конкретного листа и общее количество листов в проекте.
• Поля. Вокруг рамки оставляют специальные поля, которые обеспечивают удобное чтение и возможность добавления дополнительной информации. Левый край рамки должен располагаться на расстоянии 20 миллиметров от края листа, вне зависимости от его ориентации (горизонтальной или вертикальной). Это пространство предназначено для последующей брошюровки чертежей и их хранения в архиве. Верхняя, правая и нижняя границы рамки размещаются на расстоянии 5 миллиметров от краев листа.

Масштабы

Масштабирование на чертежах обозначает соотношение между размерами изображенного объекта и его фактическими размерами. Это дает возможность отображать крупные объекты на компактных листах бумаги или в графических приложениях. Обычно масштаб выражается через отношение между длиной на чертеже и её реальным аналогом.

К примеру, если на чертеже указан масштаб 1:100, это значит, что каждый сантиметр на чертеже соответствует 100 сантиметрам (или 1 метру) в действительности. Таким образом, объекты на чертеже будут уменьшены в 100 раз по сравнению с их реальными размерами.

Масштабирование может быть представлено как дробь (например, 1:50, 1:100, 1:200 и так далее) или как процентное соотношение (например, 1%, 2%, 5% и так далее).

Выбор масштаба чертежа определяется несколькими факторами, включая размеры объекта, размеры бумаги, а также требования к точности и читаемости изображения. В большинстве случаев масштаб выбирается так, чтобы весь объект помещался на листе бумаги и при этом сохранялась необходимая детализация.

Для того чтобы установить масштаб изображения объекта на чертеже, следует измерить реальный размер объекта и разделить его на соответствующий размер на чертеже. Результат этого деления даст числовой масштаб, который может не совпадать с типичными стандартными масштабами. В случае необходимости использовать стандартный масштаб, выбирается ближайшее значение.

В рамках подготовительных курсов и вступительных экзаменов по черчению чертежи обычно выполняются в масштабе 1:1, что соответствует натуральному размеру объекта. Такие чертежи обозначаются пометкой «М 1:1».

Линии чертежа

Согласно стандарту ГОСТ 2.301-68 под названием «ЕСКД. Линии», в технических чертежах применяются различные типы линий для обозначения разных элементов и конструктивных компонентов.

Вот шесть ключевых типов линий, которые находят применение в чертежах:

• Сплошная линия (контурная линия). Это основная линия, предназначенная для обозначения контуров деталей, рамок и главных надписей.
• Штриховая линия. Используется для обозначения скрытых или удалённых поверхностей, которые перекрыты другими объектами. Штриховая линия изображается в виде тонких коротких штрихов.
• Штрих-пунктирная линия. Применяется для обозначения осей симметрии, центров объектов и вспомогательных элементов. Она состоит из чередующихся коротких штрихов и точек, размещённых на одинаковом расстоянии друг от друга.
• Сплошная тонкая линия. Эта линия предназначена для отображения вспомогательных элементов, таких как выносные и размерные линии, которые не являются основными контурами.
• Штрих-пунктирная линия с двумя точками. Обозначает линии сгиба на чертежах.
• Сплошная волнистая линия. Указывает на разрыв детали или её отсутствие, когда деталь слишком велика, чтобы поместиться на чертеже.

Каждый из этих типов линий играет важную роль в создании и интерпретации технических чертежей, обеспечивая точность и ясность отображения конструктивных элементов.

Шрифты чертежа

Стандарты ГОСТ также устанавливают рекомендации по применению шрифтов на чертежах для поддержания консистентности и облегчения восприятия.

• Шрифт должен быть таким, чтобы его легко можно было читать и который соответствует предписанным стандартам. Обычно для основного текста на чертежах применяют шрифты с высотой 2-3 мм. Заголовки и специфические элементы могут иметь более крупный размер.
• Для текстового содержания на чертежах рекомендуется использовать два типа шрифтов: тип А с толщиной линии 1,14h и тип Б с толщиной линии 1:10h, которые могут быть либо наклонными под углом 75 градусов, либо прямыми.
• В чертежах разрешено использовать как латинские, так и кириллические символы в зависимости от контекста. Латинские буквы чаще применяются для указания размеров и ключевых элементов, в то время как кириллические используются для заголовков и примечаний.
• Весь текст на чертеже должен быть написан единым стилем и шрифтом, чтобы обеспечить четкость и профессиональный внешний вид документа.
