Как обозначать отверстия на чертеже?

Оформление отверстий на чертежах в соответствии с государственными стандартами: требования, примеры и рекомендации.

Отверстие представляет собой полость внутри объекта, имеющую заданные геометрические параметры. При создании чертежа для последующего использования важно учитывать все виды отверстий в соответствии с установленными стандартами и рекомендациями.

Отверстие – это цилиндрическая полость, формируемая в конструкции для выполнения определённой функции. Такие полости не создаются случайно и должны соответствовать установленным стандартам. Нанесение информации на чертеж должно происходить согласно действующим государственным стандартам. Альтернативные варианты не допускаются.

Соблюдение ГОСТ при оформлении отверстий на чертежах

Создание чертежей и установление правил для нанесения элементов на документ, включая указания по обозначению различных типов отверстий, подчиняется государственному стандарту ГОСТ 2.318-81. Этот стандарт определяет точные правила для отображения информации об отверстиях на бумаге. В нормативном акте подробно указаны ограничения, требования к формированию, особенности нанесения, преобразования и дополнения данных. Классификация отверстий производится в зависимости от их глубины, размеров, углов в центральной части и других параметров.

Обратите внимание: неверное указание характеристик может привести к проблемам при производственном изготовлении деталей. Ошибки в массовом производстве неприемлемы, поэтому обязательно нужно тщательно проверять документацию перед ее отправкой.

Упрощенная система применяется в следующих случаях:

• Если размеры диметра не превышают 2 мм.
• Если отсутствует изображение, демонстрирующее сечение объекта.
• Предоставление детализированных данных может повлиять на удобство восприятия чертежа после его завершения.

В остальных случаях составление чертежей осуществляется в соответствии с общим государственным стандартом, регулирующим чертежи и их составляющие элементы.

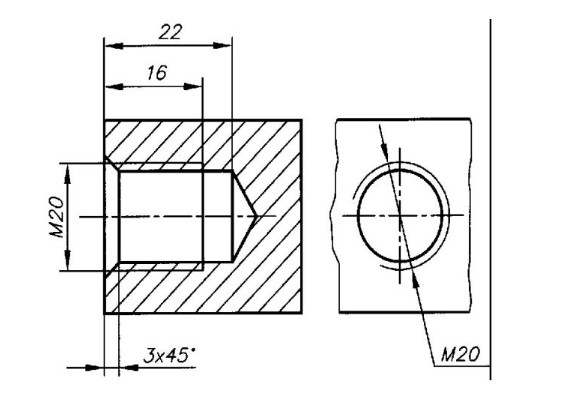

Правила обозначения резьбовых отверстий на чертежах

Основные принципы, которые необходимо соблюдать при выделении элементов, следующие:

• При применении сплошной основной линии обозначается внешний диаметр, тогда как для внутреннего используется линия тонкого типа. В проекциях на плоскостях следует изображать полную длину резьбы без каких-либо пропусков. Для осей перпендикулярного типа указывается диаметр с помощью дуги, простирающейся на ¾ окружности.
• При изображении резьбы отверстий тонкие линии предназначены для обозначения внешнего диаметра, а толстые – для внутреннего, чтобы создать четкий контраст. Применяемые стандарты для разрезов остаются прежними и не изменяются. В проекциях также используется толстая сплошная линия для выделения внутренних размеров диаметра, без каких-либо разрывов; тонкая линия применяется на ¾ длины с наружной стороны.

• Прежде чем перейти к схематическому изображению резьбового отверстия, необходимо провести его обозначение с помощью стандартных линий, обозначающих наружный диаметр. Это подразумевает использование толстых линий для наружных размеров и тонких сплошных линий для внутренних размеров.

• Если требуется создать проекцию на параллельной плоскости, важно точно изобразить внутренний диаметр, соблюдая полную длину резьбы и избегая каких-либо несоответствий или отклонений.

Рекомендация: Если при создании проекции возникают затруднения, полезно использовать геометрические инструменты для улучшения точности переноса. Одним из самых простых и эффективных вариантов является циркуль, который позволяет переносить окружности с высокой точностью до миллиметров. Наилучшим выбором будут циркули, оснащенные функцией фиксации в заданном положении, что обеспечивает стабильность и надежность в работе.

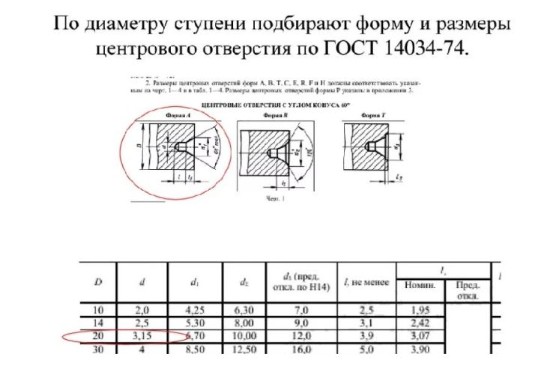

Обозначение центровых отверстий на чертеже по ГОСТу

При проведении процесса центрования с использованием центровочного сверла на элементе возникает образуемая форма. Оформление таких отверстий должно осуществляться в соответствии с государственным стандартом № 14034-74, который регламентирует процесс формирования центровых отверстий.

Дополнительные сведения: данный стандарт был внедрен в 1975 году и с тех пор дважды претерпел незначительные изменения, упрощающие соблюдение его требований.

Изучение иллюстраций, приведенных в ГОСТе, помогает пользователям понять требования к оформлению и оценить корректность выполнения работы. Это также позволяет определить необходимость внесения исправлений и выявить возможные недочеты. Соблюдение всех требований стандарта гарантирует, что чертеж будет принят как в образовательных учреждениях, так и в производственных процессах. Ключевыми факторами являются точность передачи информации и качество указания размеров элементов, независимо от цели создания документа.

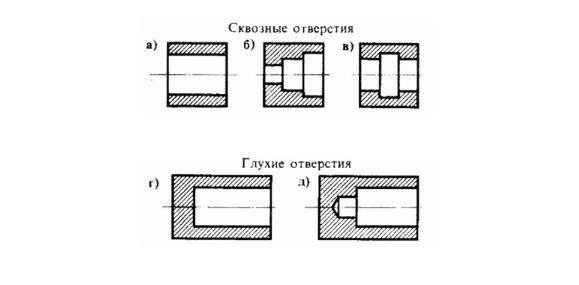

Глухое отверстие на чертеже

Изготавливается таким образом, что в продукте создаётся пустота, не пробивая его насквозь. Это позволяет формировать пространство внутри изделия, которое не является сквозным, что в дальнейшем может использоваться для установки конструктивных элементов, обеспечивающих надёжность соединений, или для создания заглушек. Хотя такой метод иногда применяется для декоративного оформления, это случается достаточно редко. Чаще всего этот метод используется как важный технологический процесс.

Сквозное отверстие на чертеже

Изделия подвергаются сверлению и обработке на полную глубину. Существует специальный норматив под номером 11284-75, который регулирует выполнение данных работ, включая разметку, что позволяет в дальнейшем легко изучить и преобразовать изделие в необходимый формат.

В случае необходимости создания нескольких видов сквозных отверстий, требуется указание диаметра и других характеристик каждого отверстия. Это важно для того, чтобы избежать проблем и недоразумений при производстве нужных вариаций. Могут потребоваться одновременные указания трёх различных типов отверстий, что требует от специалиста понимания принципов схемотехники. Рекомендуется ознакомиться с наглядным пособием для получения дополнительной информации.

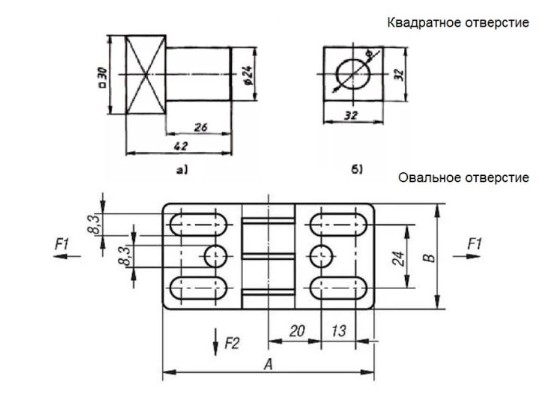

Квадратное отверстие на чертеже

Квадратная форма имеет максимально упрощённый дизайн: это просто квадрат, который изображается на поверхности, а размеры указываются с помощью выносной полки, которая может быть использована для уточнения информации при выполнении различных элементов.

Следует учитывать, что отверстие и паз имеют разные значения. Отверстие представляет собой элемент с максимальным размером 1,5 сантиметра, тогда как паз может быть больше. Хотя оба типа конструктивных элементов иногда могут обозначаться одним словом «отверстие», рекомендуется использовать специализированную терминологию для упрощения восприятия документации.

Овальные отверстия на чертеже

Подробный анализ представленного изображения позволяет оценить сложность обозначений, нормы выноса цифр за пределы геометрической фигуры и рекомендации, которые могут помочь упростить задачу.

Рекомендация: Если при создании сложного чертежа возникает множество вопросов или затруднений, а также появляются неопределённые и трудночитаемые элементы, следует провести пересмотр перед отправкой на проверку. В противном случае итоговая работа может быть признана неточной или трудночитаемой, что негативно скажется на репутации. Порой разумнее полностью перепроектировать работу с нуля, чем пытаться исправить явно неудачную версию.

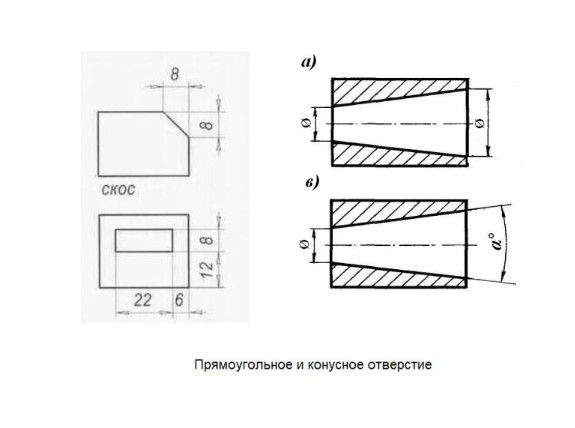

Прямоугольные отверстия на чертеже

Применяются для оформления документации, связанной со строительством или машиностроением. Их отличительной чертой является необходимость указания размеров на обеих сторонах документа, в отличие от квадратных чертежей, где достаточно одной ссылки для представления всех необходимых данных.

Рекомендация: Если центральная часть документа недостаточна для размещения всей необходимой информации, можно использовать выносные линии. Это позволяет добавить сведения о размерах, диаметре и других характеристиках без нарушения государственных стандартов и нормативных требований. Количество боковых ссылок не ограничивается и может быть любым, необходимым для обеспечения полной и ясной информативности документа.

Конусные отверстия на чертеже

Существует установленный стандарт (ГОСТ) для изготовления различных разновидностей отверстий, а именно – 2.320-82. Этот стандарт применяется преимущественно в промышленности, но в случае использования конусных отверстий в других областях необходимо его соблюдение. Отличительной чертой данного стандарта является повышенное внимание к деталям и информативности. Важно указывать не только размеры основных сторон отверстия, но также наклон, наличие дополнительных изменений и отклонений от стандартного оформления при создании продукции и т.д. Невыполнение хотя бы одного из этих требований может привести к тому, что конечный продукт окажется низкого качества и не будет принят в соответствующих сферах.

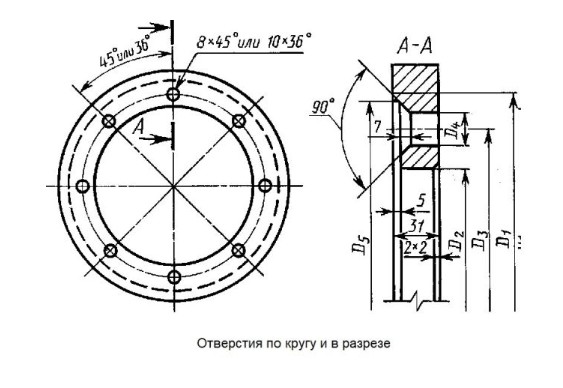

Отверстия по кругу на чертеже

Размещение элементов в круговой форме возможно, если это требуется конструкцией или предназначением для улучшения конечных характеристик разрабатываемого продукта. В этом случае введена упрощенная схема, которая позволяет избежать повторного создания одинаковых точек на поверхности (то есть нет необходимости отдельно прорабатывать каждую деталь для соблюдения установленных норм) — достаточно использовать сокращенные обозначения. Суть в том, что можно указать лишь общее количество необходимых отверстий и их размеры, на основе чего обеспечивается высокая точность. При этом для каждого обозначенного элемента, который предполагает использование упрощенной схемы, необходимо предоставить описание, чтобы лицо, которое будет интерпретировать данные, не столкнулось с трудностями.

Важно отметить, что невидимые линии присутствуют на документах. Эти линии не видны и не подлежат оценке, но их наличие способствует повышению точности.

В случае кругового расположения обработка выполняется согласно созданной разметке, поэтому важна точность выполнения.

Отверстия в разрезе на чертеже

Презентация разделенного продукта разрешается только в случае, если это увеличивает информационную ценность и не мешает идентификации других элементов. Стандарт № 2.305-2008 подробно регулирует вопросы правильности нанесения маркировки и грамотности подписания каждого из разделенных компонентов в соответствии с инструкцией.

Место разреза должно быть четко обозначено; отсутствие такой информации затруднит оценку точности выполнения работы и определение мест, где необходимо использование инструмента для обработки внутреннего пространства, согласно заданным параметрам.

Важно: Все точки пересечения необходимо пометить. Недостаток указаний может привести к ошибкам при сборке товара, что является неприемлемым на производственном этапе.

Шероховатость отверстия на чертеже

В соответствии с действующими стандартами, достаточно просто отметить установленную позицию на выведенной полке, без необходимости применения специализированных линий и преобразований в процессе оформления конструкции. Неровности на поверхности помогают выявить структуру создаваемого изделия, особенности его внешнего покрытия, требования к стыковке с другими продуктами и другие характеристики. В некоторых случаях наличие неровностей на поверхности необходимо для улучшения сцепления.

Глубина отверстия на чертеже

Когда создается отверстие, которое уже обсуждалось ранее, критично учитывать его глубину. Мастеру нужно четко представлять, насколько глубоким должно быть отверстие и какое расстояние должно оставаться до конца материала. Для этого используется ссылка и прописываются параметры d1*l1, после чего добавляется буквенное обозначение.

Допуск на отверстия на чертеже

Допуск представляет собой показатели, определяющие разницу между наибольшим и наименьшим допустимыми отклонениями от истинного размера в процессе оформления информации для составления документа. В процессе создания нормативной документации стало очевидно, что полностью избежать вероятности возникновения и проявления неточностей в оформлении сложных работ невозможно. Тем не менее, установленные ограничения помогают минимизировать риски при возникновении споров о качестве.

Для получения точной информации о применяемых допусках в отношении различных типов отверстий следует обратиться к ГОСТ 2.308-79. Этот стандарт разъясняет, какие допуски применяются в зависимости от конкретных типов отверстий. Чтобы определить, есть ли вероятность наличия допуска на чертеже, используется специальная буква Н, которая устанавливается исключительно для обеспечения ясности для проверяющего документации.

Если допускаемые значения превышают установленные пределы, это свидетельствует о том, что соосность была оформлена неправильно, что неизбежно приведет к возникновению проблем в будущем. Когда требования к соосности менее строгие, допускается посадка в пределах уровня 8-7, однако точные параметры должны быть установлены заказчиком. Например, в учебных заведениях преподаватель может требовать минимальные параметры соосности, но при массовом производстве возможно закрытие глаз на некоторые отклонения, если они не влияют на безопасность и качество конечного продукта, что позволяет избежать проблем с сертификацией.

Информация о допускаемом позиционном типе размещается между осями, используя стандартную окружность, пересекаемую вертикальной и горизонтальной линиями.

Если заказчик проекта не требует дублирования, допускается указание допусков в пределах одной выбранной рамки, после чего можно осуществлять соединение, используя стандартные линии относительно базовой.

Чтобы избежать трудностей и проблем при выполнении черчения как учебной дисциплины, важно быть знакомым с соответствующей терминологией. Включает в себя следующие понятия:

• Зазор — это мера различия между размерами создаваемого отверстия и вала до их объединения. Он актуален для ситуаций, когда отверстие оказывается больше по размеру, чем вал, что приводит к образованию промежутков.
• Натяг — это также мера различия, но касающаяся соотношения размеров вала и отверстия. В этом случае вал оказывается больше отверстия, что требует значительных усилий для их совмещения и сборки.

Важно отметить: если возникает необходимость, студент или обучающийся имеет право вычислять отрицательные значения показателей. Тем не менее, обычно происходит расчет положительных значений, поскольку зазоры встречаются гораздо чаще, чем случаи, когда возникают натяги.

• Минимальный зазор. Этот параметр определяется как разница между самым маленьким отверстиями и самым большим валом. В процессе установки, несмотря на наличие зазора, он оказывается минимальным при использовании вала максимального размера.
• Максимальный зазор. В данном случае производится анализ разницы между самым маленьким валом и самым крупным из предложенных углублений. Изменение зазора может быть необходимым в процессе производства различных изделий, особенно в машиностроении.
• Минимальное натяжение. Различия, которые рассчитываются на основе соотношения между минимальными и максимальными предельными размерами отверстий, измеряются до начала сборки и создания финальной версии изделия в рамках производственного процесса.
• Максимальное натяжение. Те же различия, которые вычисляются на основе вала с максимальными размерами и углубления с минимальными размерами, до завершения сборки изделия.

Ключевое: Все измерения выполняются до выхода изделия на рынок, чтобы удостовериться в том, насколько заявленные в документации характеристики соответствуют действительным.

Обозначение пересечений отверстий на чертежах

Если в процессе выполнения построений наблюдается пересечение, для каждого элемента предоставляются индивидуальные обозначения в соответствии с установленными рекомендациями. При отсутствии каких-либо обозначений документ может быть признан незавершенным, что приведет к решению направить его на доработку с учетом приложенных исправлений.

Необходимо отметить: Если при пересечении образуются углы, имеющие различия, применяется выноска с точным указанием величин углов.

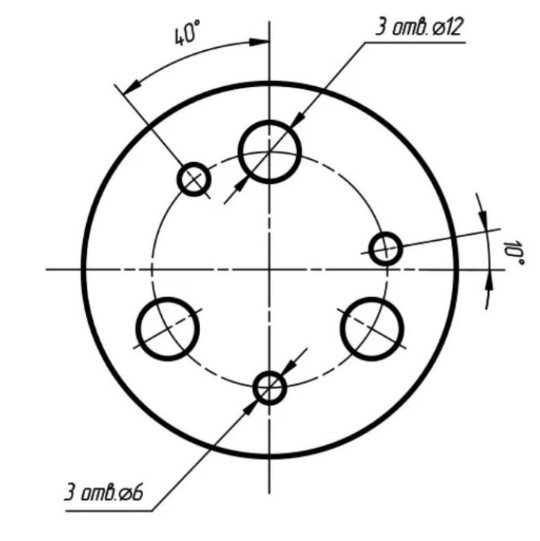

Обозначение нескольких отверстий на чертеже

Отверстие представляет собой пустоту, вырезанную в объекте с определёнными геометрическими свойствами. Когда разрабатывается конструкция для передачи в эксплуатацию, следует учитывать все типы отверстий, чтобы обеспечить её полноценное использование.

В большинстве случаев при создании чертежей для одного вида продукции требуется указание множества отверстий, что может привести к возникновению различных вопросов и недоразумений относительно их расположения и уровня необходимой детализации.

Важно: Необходимо провести детальное информационное оформление всех элементов и точно измерить расстояние между ними, указав эти данные в виде дополнительных сносок или при помощи прорисованных линий. Размерные линии чаще всего применяются для обозначения размеров на чертежах, которые еще не имеют полной информационной нагрузки. В противном случае следует использовать сноски, которые помогают структурировать информацию и делают чтение более удобным.

Рекомендация: Перед выполнением каких-либо действий важно изучить как можно больше наглядных примеров. Это позволит разобраться в деталях и требованиях, а также оценить окончательный результат до его отправки на проверку.
