Какие условные обозначения использовать на чертежах

Работа с чертежами сопряжена с определенными трудностями, поскольку каждая деталь должна соответствовать строгим требованиям ГОСТов. Однако при правильном применении этих стандартов они могут значительно упростить процесс, так как если все обозначения на чертежах выполнены по установленным стандартам, любой специалист сможет без труда их интерпретировать.

Разнообразие обозначений на чертежах: что нужно знать?

Очевидно, что многое зависит от области специальности и конкретных требований к изображению, поскольку, согласитесь, планирование дома и разработка чертежей для часового механизма — это совершенно разные задачи. В общем, обозначения на чертежах можно разделить на следующие типы:

• Буквенные обозначения используются для указания условных величин, наименований материалов и других важных параметров.
• Цифровые обозначения применяются для указания точных размеров, углов, диаметров и прочих измерений.

• Графические обозначения могут использоваться для представления различных данных, таких как материал, из которого изготовлена деталь, или условные знаки, указывающие на узлы и элементы.

Важно отметить, что все эти обозначения наносятся в строгом соответствии с установленными стандартами и правилами. Тем не менее, для упрощения процесса чтения чертежа, все применяемые обозначения, независимо от их типа, должны быть подробно расшифрованы либо в специальной области чертежа, либо в приложении к нему. Обычно для этого создается таблица, в одной колонке которой приводится точное обозначение, а в другой — его расшифровка. Это позволяет вам легко разобраться в чертежах даже в случае, если вы впервые сталкиваетесь с ними.

Зачем нужны обозначения на чертежах?

Пример 1
Разумеется, если, например, для демонстрации крошечного элемента использовать бумагу формата А0, все надписи и размеры можно было бы указать в полном объеме. Тем не менее, такой метод привел бы к тому, что саму деталь стало бы трудно рассмотреть из-за чрезмерной насыщенности чертежа различными текстами и цифрами. Более того, если на чертеже требуется отразить крупный объект, который уже отображается в уменьшенном масштабе, такой подход вообще не подходит.

Для того чтобы на чертеже основное внимание оставалось на схеме, а не на надписях, применяются специальные обозначения. Они позволяют передать всю необходимую информацию с помощью нескольких букв, цифр или условных знаков.

Графическое изображение служит средством визуальной коммуникации между проектировщиком и исполнителем. Графический документ должен восприниматься однозначно, чтобы исключить любые неоднозначности. Методика отображения трехмерных объектов на плоском листе разрабатывалась на протяжении многих столетий. Сформировалась комплексная система стандартов, которая упрощает чертежи, сохраняя при этом их информативность.

Где найти список обозначений?

На поставленный вопрос можно найти несколько вариантов ответов.

Прежде всего, существует категория справочников. Хорошей новостью является то, что такие справочники издаются для каждой профессиональной области отдельно. В них вы сможете найти точные указания на правильное обозначение нужного вам элемента.

Кроме того, существуют ГОСТы. Однако, работа с ними может оказаться непростой задачей, поскольку вам придется самостоятельно искать соответствующие обозначения.

Еще одним источником являются разнообразные методические материалы. Каждый образовательный институт публикует множество таких материалов, которые направлены на упрощение процесса обучения, даже для самых пассивных студентов. В этих документах собрана только наиболее важная информация.

И наконец, интернет. Этот ресурс мы настоятельно не рекомендуем использовать по нескольким причинам. Во-первых, поиск нужных обозначений может занять много времени, и во-вторых, нет уверенности в том, что найденная информация будет точной и безошибочной.

Разновидности чертежной документации

Для удовлетворения различных потребностей в области графического представления информации разработаны специализированные виды документации, каждая из которых имеет свои уникальные условные обозначения. Наиболее распространенными из них являются:

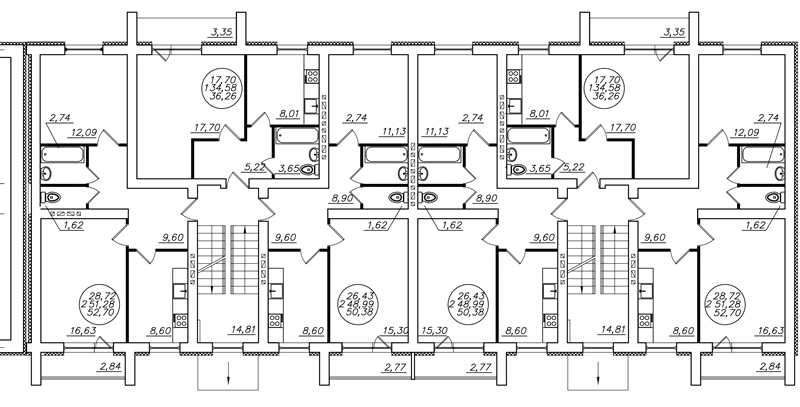

• Архитектурно-строительные чертежи. Эти чертежи отображают здания и их элементы, предоставляя полное представление о планировке, архитектурных решениях и конструктивных особенностях. Они включают фасады (виды строений с разных сторон: спереди, сзади, слева или справа), планы (горизонтальные проекции разрезов, обычно выполняемые на уровне оконных или дверных проемов, либо на высоте 1/3 высоты этажа) и разрезы (вертикальные проекции, которые дают представление о внутреннем устройстве здания).

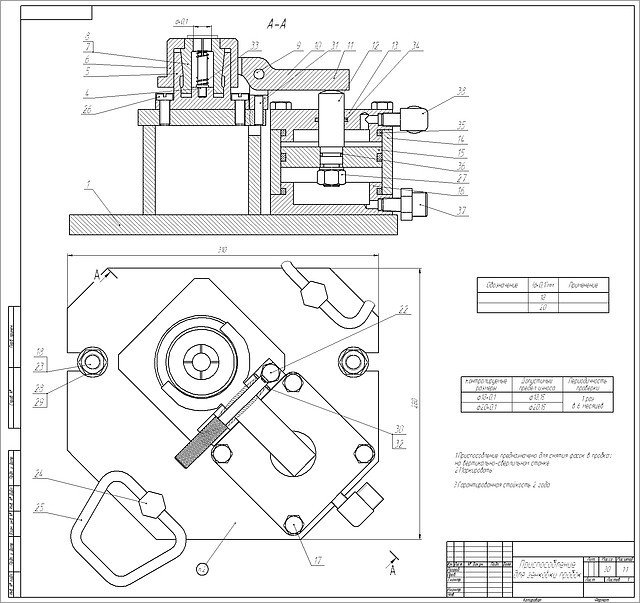

• Машиностроительные чертежи. Эти чертежи предназначены для создания и документации деталей и узлов в машиностроении. В зависимости от их назначения, они делятся на чертежи деталей (показывающие отдельные элементы), сборочные чертежи (отображающие процесс сборки узлов), общие виды (представляющие общий вид устройства), габаритные чертежи (указывающие размеры и габариты) и монтажные чертежи (помогающие в установке и монтаже).
• Топографические карты и планы. Они предназначены для представления информации о местности и включают данные о населенных пунктах, природных и искусственных объектах, жилых и производственных зданиях, дорожных и транспортных сетях (в том числе проектируемых), трубопроводах и линиях электропередач. Эти данные оформляются в виде карт, планов и разрезов.

Определение 1
Топографическая карта представляет собой уменьшенную репродукцию участка земной поверхности.

Определение 2
Когда карта создается в конкретном масштабе, её называют планом.

• Чертежи инженерных коммуникаций. Обычно такие схемы разрабатываются в процессе строительства или реконструкции объектов. Они способствуют быстрой настройке и обеспечивают бесперебойное функционирование систем в будущем. Для каждой категории сетей (например, электросетей, тепловых сетей и прочих) разрабатываются отдельные чертежи для наружных и внутренних коммуникаций.
• Генеральные планы. Их особенность заключается в совмещении топографического, инженерно-топографического или фотографического плана местности с чертежом проектируемого объекта на одном листе.

Определение 3
Генеральный план – это документ проектирования, который используется для планирования, застройки, реконструкции и градостроительного освоения территории.

• Электрические схемы. Эти схемы иллюстрируют взаимосвязь между компонентами устройств, чья работа осуществляется за счет протекания электроэнергии. Они необходимы для подключения установок и диагностики неисправностей в цепях.

Условные обозначения на общетехнических и машиностроительных чертежах

На общетехнических чертежах условные обозначения включают:

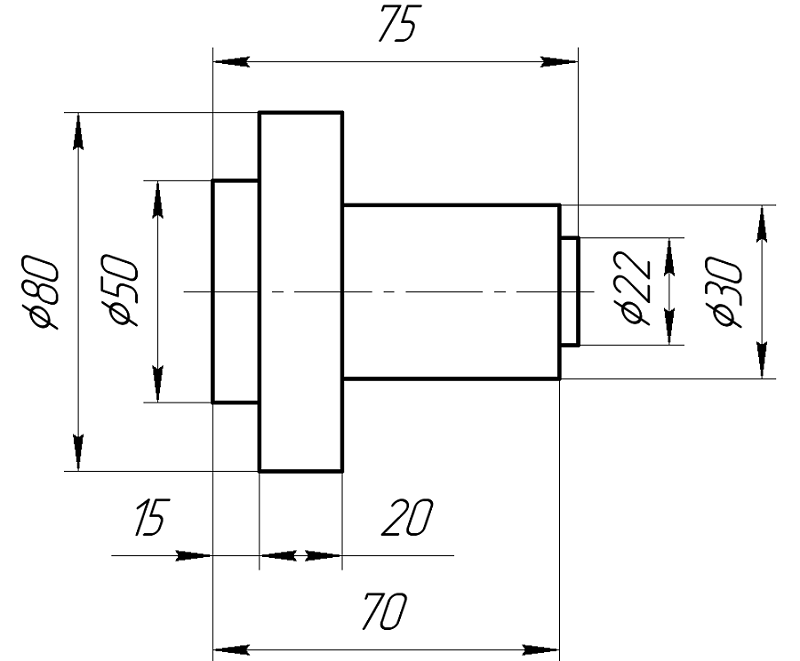

Радиусы, обозначаемые буквой R.
Диаметры, отображаемые в виде перечеркнутых окружностей.
Сферические поверхности, изображаемые специальными символами.
Отверстия, которые для упрощения восприятия на чертежах часто изображаются в упрощенном виде.
Толщину тонких элементов, таких как стенки.
Сложные линии пересечения контуров, отображаемые с помощью специальных приемов.
Мелкие детали, такие как спицы, винты, заклепки и шпонки, также имеют свои обозначения.

В машиностроении используются уникальные условные знаки на чертежах. Специальными символами обозначаются различные типы соединений (например, сварка, пайка, клей), а также шероховатость поверхностей и резьбовые элементы.

Среди значимых групп обозначений особое место занимают допуски. Эти допуски, касающиеся положения и формы поверхности, отображаются в прямоугольных рамках, разделенных на несколько частей. Первая секция содержит символ, указывающий тип допуска, вторая – числовое значение допуска, выраженное в миллиметрах, а третья – обозначение конкретной поверхности, к которой данный допуск применяется. Также предусмотрено обозначение допусков, касающихся соосности.

Условные обозначения на строительных чертежах

Стандарты для генпланов строительных чертежей требуют наименьшей строгости. Хотя ГОСТ 21.201-2011 рекомендует определённые условные обозначения для деревьев, цветников и кустарников, допускаются некоторые вольности в изображении ландшафтных объектов. При создании планов озеленения или малых архитектурных форм акцент ставится на эстетическую привлекательность визуального представления.

В отношении топографических чертежей предъявляются совершенно другие требования. На таких чертежах каждый элемент, будь то железнодорожный переезд или сосна на берегу реки, должен быть представлен в точном соответствии с нормами ГОСТ 21.204-93. Проектируемые здания изображаются в упрощённом виде, чтобы избежать излишней детализации при слишком мелком масштабе. Элементы зданий на чертежах заменяются на более простые формы, что упрощает процесс черчения.

Упрощения и условные обозначения в чертежах марок АР, АС и КЖ регулируются ГОСТ 21.201-2011. Этот стандарт определяет правила для отображения:

• Стен с проемами, перемычками, утолщениями, парапетами и перегородок из стеклоблоков.
• Опор и колонн, как железобетонных, так и металлических.
• Ферм, плит и связей.
• Оконных проемов с различными механизмами открывания.
• Ворот и дверей различных типов.
• Отмосток и лестниц.
• Арматурных изделий и крепежных элементов.

Материалы изображаются в разрезах конструктивных компонентов с особым вниманием к деталям. Для каждого материала разработан индивидуальный упрощённый графический символ. В процессе черчения элементов инженерных систем, обладающих сложной формой, применяются исключительно условные знаки.

Условные обозначения на топографических схемах

Топографические знаки можно классифицировать на два основных типа:

• Необходимые для использования на всех топографических картах и схемах.
• Дополнительные, которые применяются по запросу организаций, для которых разрабатываются чертежи. Эти знаки в основном используются в процессе специализированных топографических исследований.

Ключевой элемент топографических карт – это пункты государственной геодезической сети, расположенные на изобразываемой территории. По всей стране применяется единая система координат для этих пунктов, которые обозначаются путем создания отметок на поверхности и в центре участка земли.

Другой важный раздел включает обозначения зданий, сооружений и их отдельных частей. Для построек указываются материалы (как графически, так и текстово), количество этажей и назначение. Существуют специальные обозначения для зданий, находящихся на стадии строительства или разрушения.

Также необходимо обозначить инженерные системы, такие как линии электропередач, люки подземных коммуникаций, трубопроводы и линии связи. Для дорожной сети предусмотрено множество различных условных знаков.

На топографических картах также изображаются природные объекты, такие как береговые линии, русла рек, сухие русла, отмели и лесные массивы.

Условные обозначения на электрических схемах

В электрических схемах используются два основных типа обозначений:

• Графические.
• Буквенные.

Графические обозначения применяются для представления различных компонентов схемы, таких как:

• Коробки ответвлений, ввода и протяжки.
• Щитки для магистрального рабочего освещения.
• Щитки для группового рабочего и аварийного освещения.
• Шкафы, панели, пульты и щитки, предназначенные для одностороннего обслуживания.
• Шкафы и панели, предназначенные для двустороннего обслуживания.
• Открытые щиты.
• Питающие розетки и выключатели.
• Элементы освещения, включая светильники и лампы.
• Электродвигатели.
• Трансформаторы и дроссели.
• Приборы для измерения электрических параметров.

Графические обозначения также показывают тип тока и напряжения, а также форму импульса.

В проектных документациях можно встретить изображения радиоэлементов, таких как резисторы, диоды и другие компоненты.

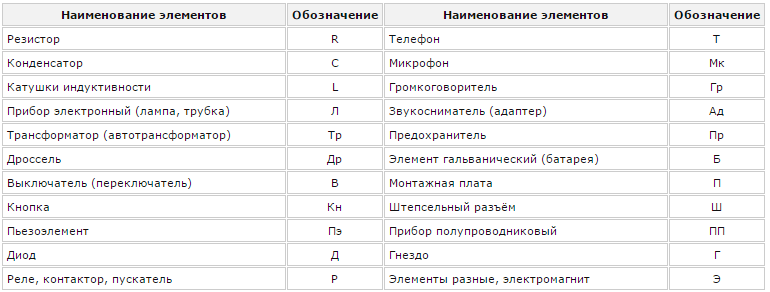

Основные буквенные обозначения по ГОСТ 7624-55 включают:

• РТ для реле тока.
• РН для реле напряжения.
• РМ для реле мощности.
• РС для реле сопротивления.
• РВ для реле времени.
• РП для промежуточного реле.
• РУ для указательного реле.
• РГ для газового реле.
• РТВ для реле с выдержкой времени.
• КВ обозначает конечный выключатель.
• КУ используется для кнопки управления.
• ДГ обозначает главный двигатель.
• ПВ для путевого выключателя.
• КК представляет командо-контроллер.
• ДО обозначает двигатель насоса охлаждения.
• ДШ используется для двигателя шпинделя.
• ДП для двигателя подач.
• ДБХ представляет двигатель быстрых ходов.
